Основные гидролинии (4) — HITACHI ZX1800K-3

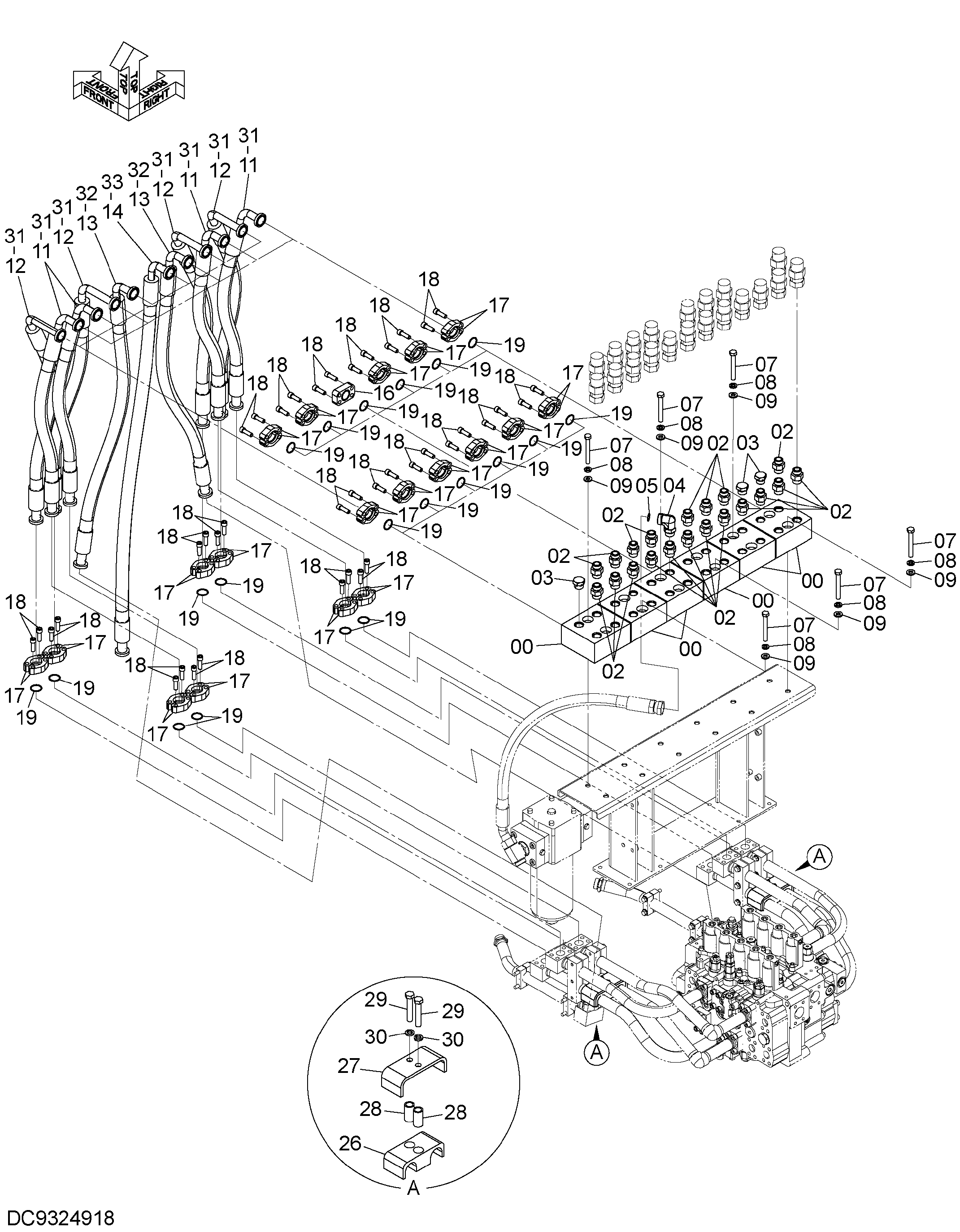

Заводская схема «Основные гидролинии (4)» для HITACHI ZX1800K-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 3119734 | Блок | 6 |
| 02 | 4371289 | Адаптер | 20 |
| 02A | 4506429 | Уплотнительное кольцо | 2 |
| 03 | A885008 | Пробка | 3 |
| 03A | 4506429 | Уплотнительное кольцо | 1 |
| 04 | A853380 | Угловой штуцер | 1 |
| 04A | 4506429 | Уплотнительное кольцо | 1 |
| 05 | 4187329 | Уплотнительное кольцо | 1 |
| 07 | J901604 | Болт | 12 |
| 08 | A590916 | Пружинная шайба | 12 |
| 09 | J222016 | Шайба | 12 |
| 11 | 4612008 | Шланг | 4 |
| 12 | 4681880 | Шланг | 4 |
| 13 | 4462882 | Шланг | 2 |
| 14 | 4446320 | Шланг | 1 |
| 16 | 4118188 | Крышка | 1 |
| 17 | 4089703 | Разъёмный фланец | 38 |
| 18 | M341445 | Болт с внутренним шестигранником | 80 |
| 19 | 4508805 | Уплотнительное кольцо | 20 |
| 26 | 4625971 | Хомут | 2 |
| 27 | 4625974 | Хомут трубки | 2 |
| 28 | 4625948 | Проставка | 4 |
| 29 | J901480 | Болт | 4 |
| 30 | A590914 | Пружинная шайба | 4 |
| 31 | YA00010590 | Защита шланга | 8 |
| 32 | YA00009961 | Защита шланга | 2 |
| 33 | YA00010591 | Защита шланга | 1 |
| 34 | 4121859 | Ленточный зажим | 42 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX1800K-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
