Пилотные гидролинии (11-3) — HITACHI ZX1800K-3

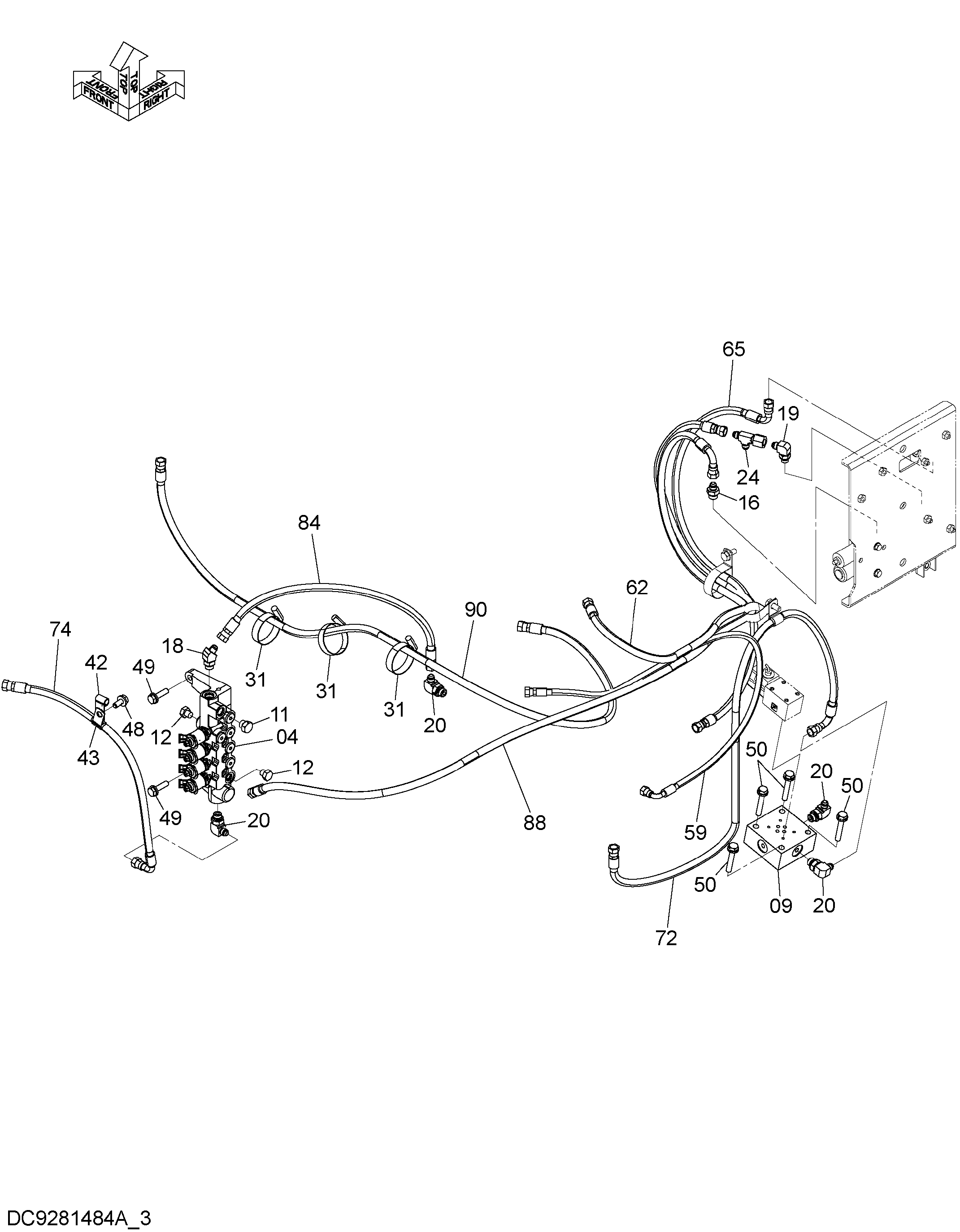

Заводская схема «Пилотные гидролинии (11-3)» для HITACHI ZX1800K-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 04 | 9218228 | Электромагнитный клапан | 1 |
| 09 | 3089645 | Блок | 1 |
| 11 | 4092534 | Пробка | 1 |
| 11A | 4509180 | Уплотнительное кольцо | 1 |
| 12 | 4093624 | Пробка | 2 |
| 12A | 957366 | Уплотнительное кольцо | 1 |
| 16 | A852133 | Адаптер | 1 |
| 16A | 4509180 | Уплотнительное кольцо | 1 |
| 18 | A852233 | Угловой штуцер | 1 |
| 18A | 4509180 | Уплотнительное кольцо | 1 |
| 19 | A852323 | Угловой штуцер | 1 |
| 19A | 957366 | Уплотнительное кольцо | 1 |
| 20 | A852333 | Угловой штуцер | 4 |
| 20A | 4509180 | Уплотнительное кольцо | 1 |
| 24 | 4246672 | Соединительный штуцер | 1 |
| 31 | 4351923 | Хомут шланга | 3 |
| 42 | 4190272 | Зажим | 1 |
| 43 | 4190275 | Зажим | 1 |
| 48 | J271025 | Болт с шайбой | 1 |
| 48A | J901025 | Болт | 1 |
| 48B | J222010 | Шайба | 1 |
| 49 | J271040 | Болт с шайбой | 2 |
| 49A | J901040 | Болт | 1 |
| 49B | J222010 | Шайба | 1 |
| 50 | J271065 | Болт с шайбой | 4 |
| 50A | J901065 | Болт | 1 |
| 50B | J222010 | Шайба | 1 |
| 59 | 4427781 | Шланг | 1 |
| 62 | 4716225 | Шланг | 1 |
| 65 | 4674809 | Шланг | 1 |
| 72 | 4674816 | Шланг | 1 |
| 74 | 4674817 | Шланг | 1 |
| 84 | 4674826 | Шланг | 1 |
| 88 | 4674830 | Шланг | 1 |
| 90 | 4675219 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX1800K-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
