Направляющее колесо — HITACHI ZX1800K-3

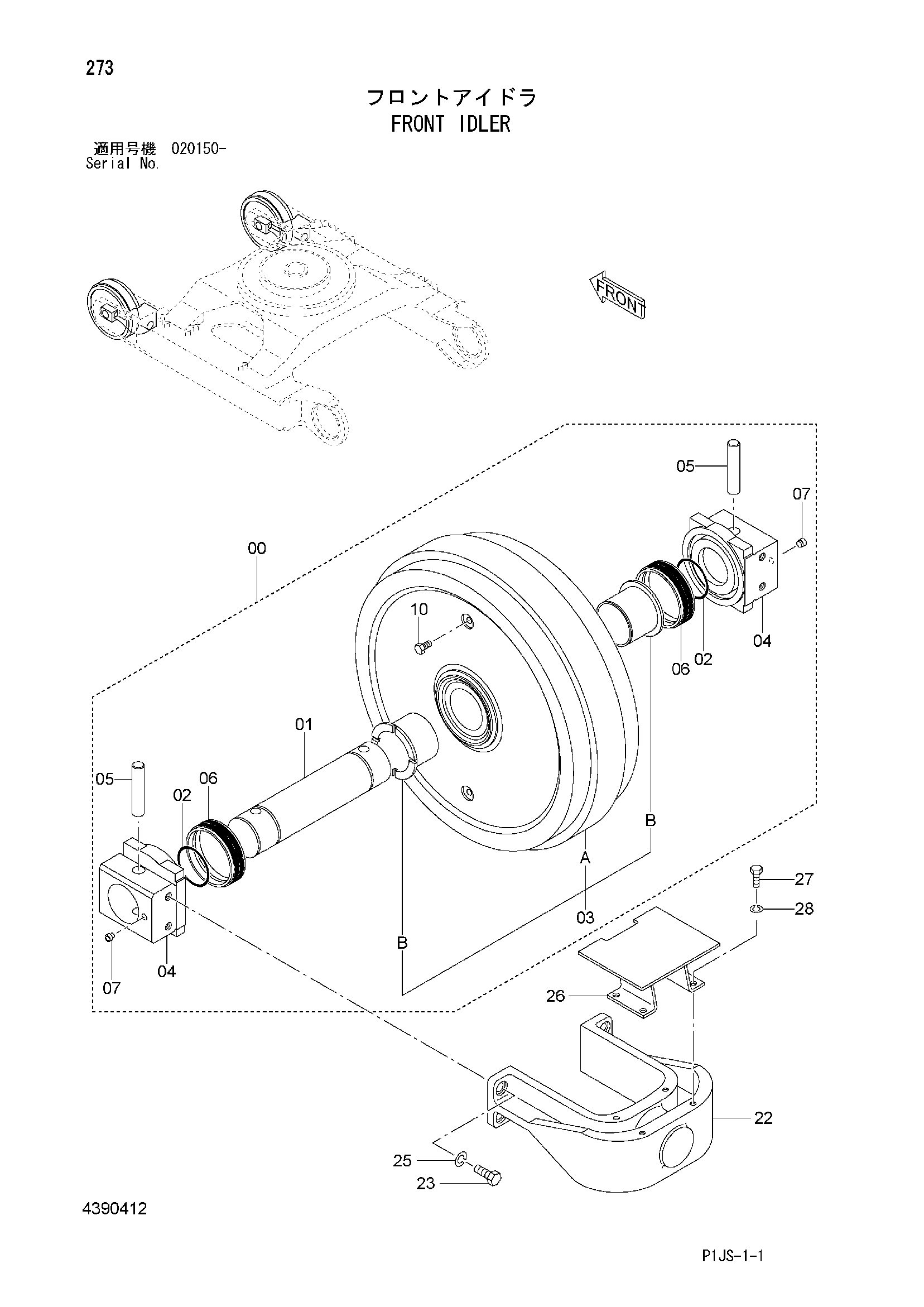

Заводская схема «Направляющее колесо» для HITACHI ZX1800K-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4390412 | Направляющее колесо в сборе (IP) | 2 | |
| 00 | 2044037 | Направляющее колесо в сборе | 1 |
| 01 | 3086373 | Мост | 1 |
| 02 | 4038304 | Уплотнительное кольцо | 2 |
| 03 | 3086375 | Направляющее колесо (с втулка) | 1 |
| 03A | 2044038 | Направляющее колесо | 1 |
| 03B | 3086376 | Втулка | 2 |
| 04 | 2044039 | Подшипник | 2 |
| 05 | 3086377 | Палец | 2 |
| 06 | 4345582 | Комплект уплотнений | 2 |
| 07 | 94-2011 | Пробка | 2 |
| 10 | 4169514 | Болт | 4 |
| 22 | 2044040 | Вилка | 1 |
| 23 | J912465 | Болт | 4 |
| 25 | A590924 | Пружинная шайба | 4 |
| 26 | 3086379 | Защитный кожух | 1 |
| 27 | J901630 | Болт | 4 |
| 28 | A590916 | Пружинная шайба | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX1800K-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
