Основные гидролинии (3-1) — HITACHI ZX1800K-3

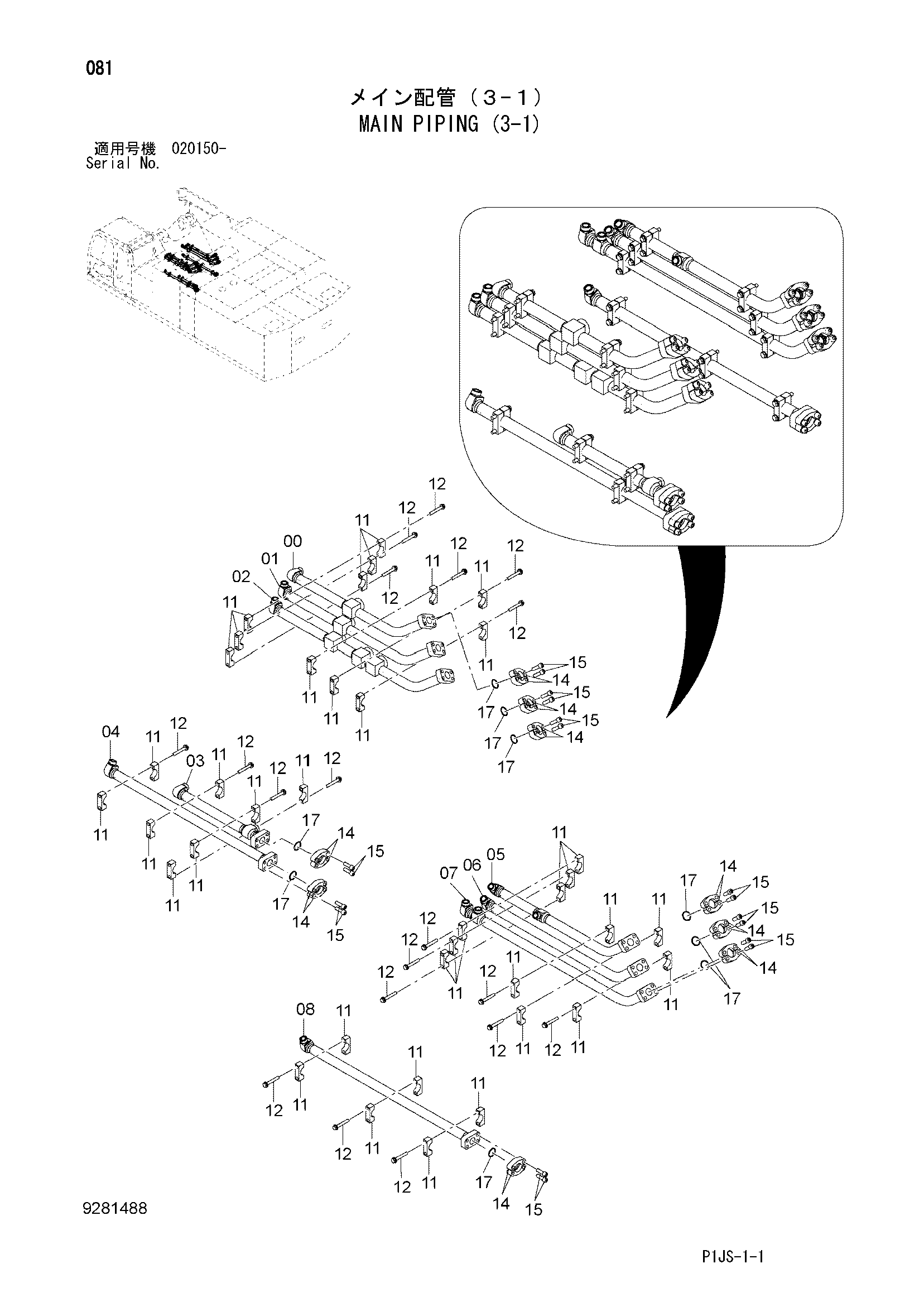

Заводская схема «Основные гидролинии (3-1)» для HITACHI ZX1800K-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8110742 | Трубка | 1 |
| 01 | 8110743 | Трубка | 1 |
| 02 | 8110744 | Трубка | 1 |
| 03 | 8110745 | Трубка | 1 |
| 04 | 8110746 | Трубка | 1 |
| 05 | 8110747 | Трубка | 1 |
| 06 | 8110748 | Трубка | 1 |
| 07 | 8110749 | Трубка | 1 |
| 08 | 8110750 | Трубка | 1 |
| 11 | 4334364 | Хомут трубки | 38 |
| 12 | J271285 | Болт с шайбой | 38 |
| 12A | J901285 | Болт | 1 |
| 12B | J222012 | Шайба | 1 |
| 14 | 4089703 | Разъёмный фланец | 18 |
| 15 | M341445 | Болт с внутренним шестигранником | 36 |
| 17 | 4508805 | Уплотнительное кольцо | 9 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX1800K-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
