Пилотные гидролинии (11-1) — HITACHI ZX1800K-3

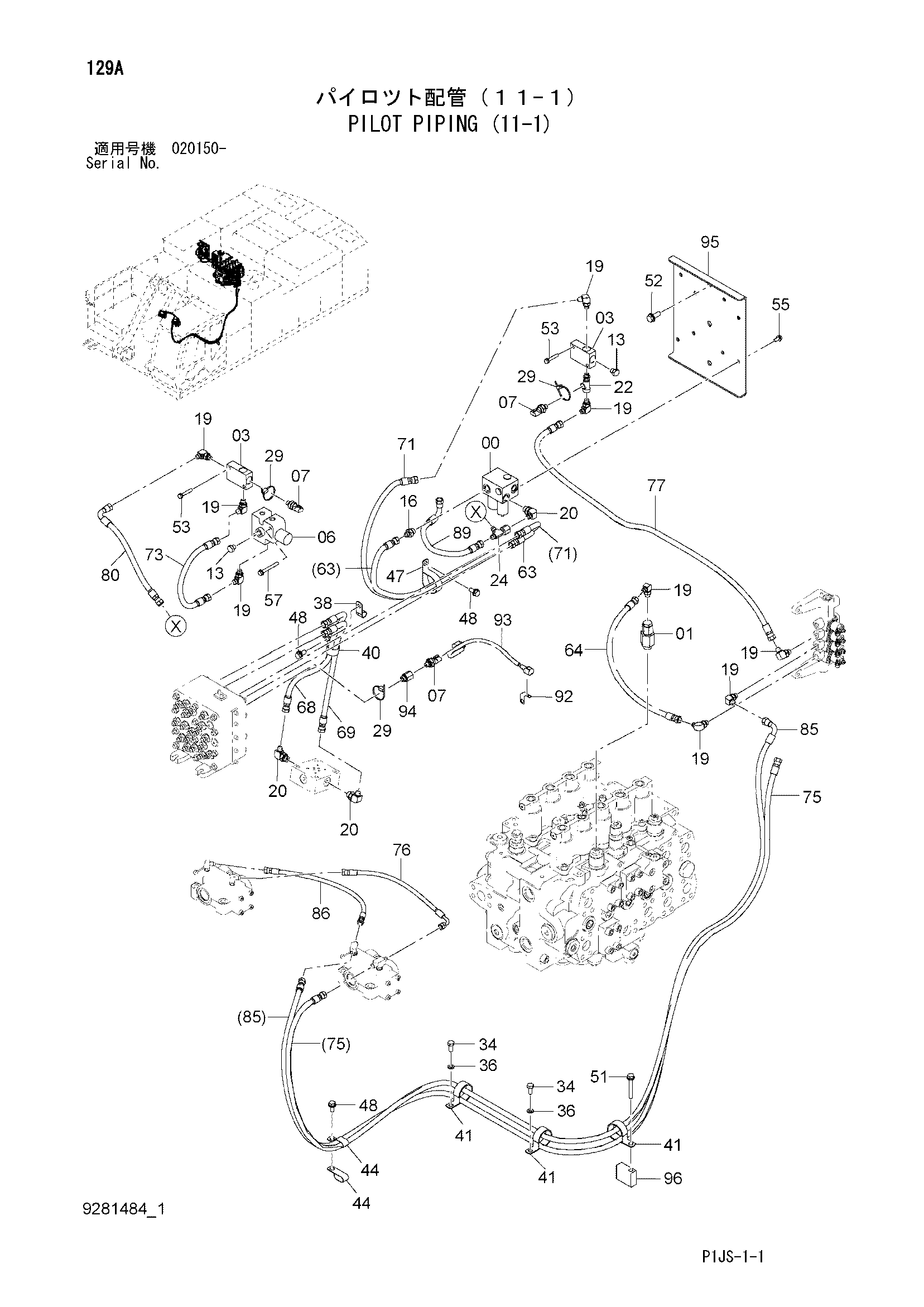

Заводская схема «Пилотные гидролинии (11-1)» для HITACHI ZX1800K-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4277883 | Клапан блок | 1 |
| 01 | 4618217 | Предохранительный клапан | 1 |
| 03 | 4411004 | Челночный клапан | 2 |
| 06 | 9218376 | Электромагнитный клапан | 1 |
| 07 | 4436535 | Датчик давления | 3 |
| 07A | 957366 | Уплотнительное кольцо | 1 |
| 13 | A885002 | Пробка | 2 |
| 13A | 957366 | Уплотнительное кольцо | 1 |
| 16 | A852133 | Адаптер | 1 |
| 16A | 4509180 | Уплотнительное кольцо | 1 |
| 19 | A852323 | Угловой штуцер | 9 |
| 19A | 957366 | Уплотнительное кольцо | 1 |
| 20 | A852333 | Угловой штуцер | 3 |
| 20A | 4509180 | Уплотнительное кольцо | 1 |
| 22 | 4454002 | Тройник | 1 |
| 22A | 957366 | Уплотнительное кольцо | 1 |
| 24 | 4246672 | Соединительный штуцер | 1 |
| 29 | 4467676 | Ленточный зажим | 20 |
| 34 | J901025 | Болт | 2 |
| 36 | A590910 | Пружинная шайба | 2 |
| 38 | 4190253 | Зажим | 1 |
| 40 | 4190264 | Зажим | 1 |
| 41 | 4190265 | Зажим | 3 |
| 44 | 4190282 | Зажим | 2 |
| 47 | 4193816 | Зажим | 1 |
| 48 | J271025 | Болт с шайбой | 3 |
| 48A | J901025 | Болт | 1 |
| 48B | J222010 | Шайба | 1 |
| 51 | J271075 | Болт с шайбой | 1 |
| 51A | J901075 | Болт | 1 |
| 51B | J222010 | Шайба | 1 |
| 52 | J271235 | Болт с шайбой | 3 |
| 52A | J901235 | Болт | 1 |
| 52B | J222012 | Шайба | 1 |
| 53 | J260845 | Болт с шайбой | 4 |
| 53A | J900845 | Болт | 1 |
| 53B | A590108 | Плоская шайба | 1 |
| 55 | J260820 | Болт с шайбой | 2 |
| 55A | J900820 | Болт | 1 |
| 55B | A590108 | Плоская шайба | 1 |
| 57 | J260870 | Болт с шайбой | 2 |
| 57A | J900870 | Болт | 1 |
| 57B | A590108 | Плоская шайба | 1 |
| 63 | 4674807 | Шланг | 1 |
| 64 | 4674808 | Шланг | 1 |
| 65 | 4674809 | Шланг | 1 |
| 68 | 4674812 | Шланг | 1 |
| 69 | 4674813 | Шланг | 1 |
| 71 | 4675210 | Шланг | 1 |
| 73 | 4445276 | Шланг | 1 |
| 75 | 4674818 | Шланг | 1 |
| 76 | 4674819 | Шланг | 1 |
| 77 | 4674820 | Шланг | 1 |
| 80 | 4487172 | Шланг | 1 |
| 85 | 4674827 | Шланг | 1 |
| 86 | 4674828 | Шланг | 1 |
| 89 | 4674831 | Шланг | 1 |
| 92 | 4257159 | Кронштейн | 1 |
| 93 | 4660321 | Жгут проводов | 1 |
| 94 | 4263446 | Переходник S | 1 |
| 94A | 4509180 | Уплотнительное кольцо | 1 |
| 95 | 7053591 | Кронштейн | 1 |
| 96 | 4675131 | Проставка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX1800K-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
