Наклон кабина детали — HITACHI ZX1800K-3

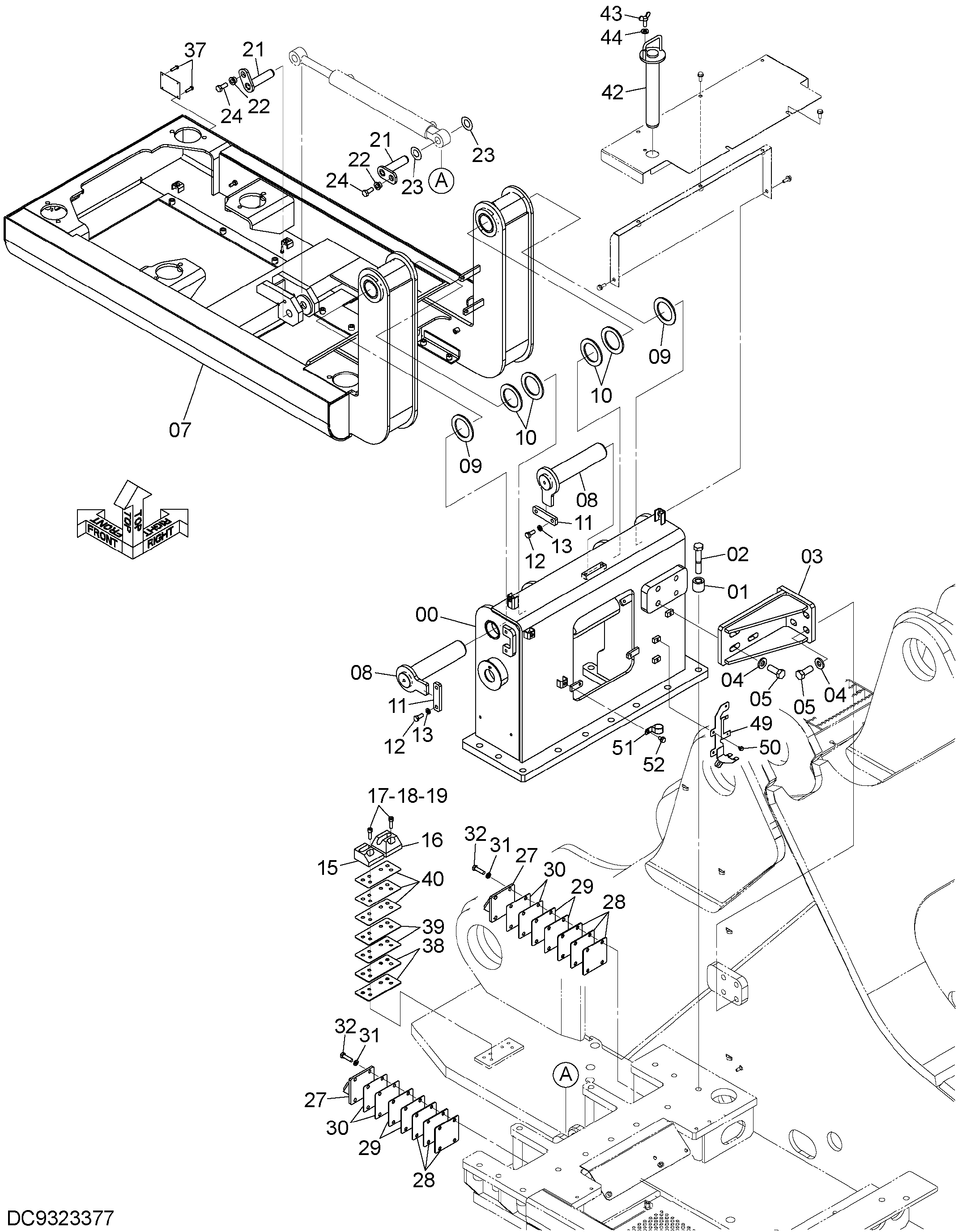

Заводская схема «Наклон кабина детали» для HITACHI ZX1800K-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 6028716 | Базовый | 1 |
| 01 | 4334138 | Проставка | 13 |
| 02 | J922203 | Болт | 13 |
| 03 | 8110542 | Кронштейн | 1 |
| 04 | J222022 | Шайба | 8 |
| 05 | J932255 | Болт | 8 |
| 07 | 6028715 | Платформа | 1 |
| 08 | 8094103 | Палец | 2 |
| 09 | 4444291 | Упорная пластина | 2 |
| 10 | 4444290 | Упорная пластина | 4 |
| 11 | 4611753 | Пластина | 2 |
| 12 | J901230 | Болт | 4 |
| 13 | A590912 | Пружинная шайба | 4 |
| 15 | 4706551 | Кронштейн | 1 |
| 16 | 4706540 | Кронштейн | 1 |
| 17 | 4616175 | Болт с внутренним шестигранником | 6 |
| 18 | M341236 | Болт с внутренним шестигранником | 6 |
| 19 | M341225 | Болт с внутренним шестигранником | 6 |
| 21 | 8109294 | Палец | 2 |
| 22 | 4339355 | Втулка | 2 |
| 23 | 4275461 | Регулировочная шайба | 8 |
| 24 | J901435 | Болт | 2 |
| 27 | 8122678 | Кронштейн | 2 |
| 28 | 4718629 | Пластина | 6 |
| 29 | 4718628 | Пластина | 4 |
| 30 | 4718627 | Пластина | 4 |
| 31 | A590912 | Пружинная шайба | 8 |
| 32 | J901245 | Болт | 8 |
| 37 | M492564 | Приводной винт | 4 |
| 38 | 4710037 | Пластина | 2 |
| 39 | 4710036 | Пластина | 2 |
| 40 | 4709777 | Пластина | 3 |
| 42 | 8124118 | Палец | 1 |
| 43 | M360835 | Болт винг | 1 |
| 44 | A590108 | Плоская шайба | 1 |
| 49 | 4661732 | Кронштейн | 1 |
| 50 | J260812 | Болт с шайбой | 3 |
| 50A | J900812 | Болт | 1 |
| 50B | A590108 | Плоская шайба | 1 |
| 51 | 4190264 | Зажим | 1 |
| 52 | J271020 | Болт с шайбой | 1 |
| 52A | J901020 | Болт | 1 |
| 52B | J222010 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX1800K-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
