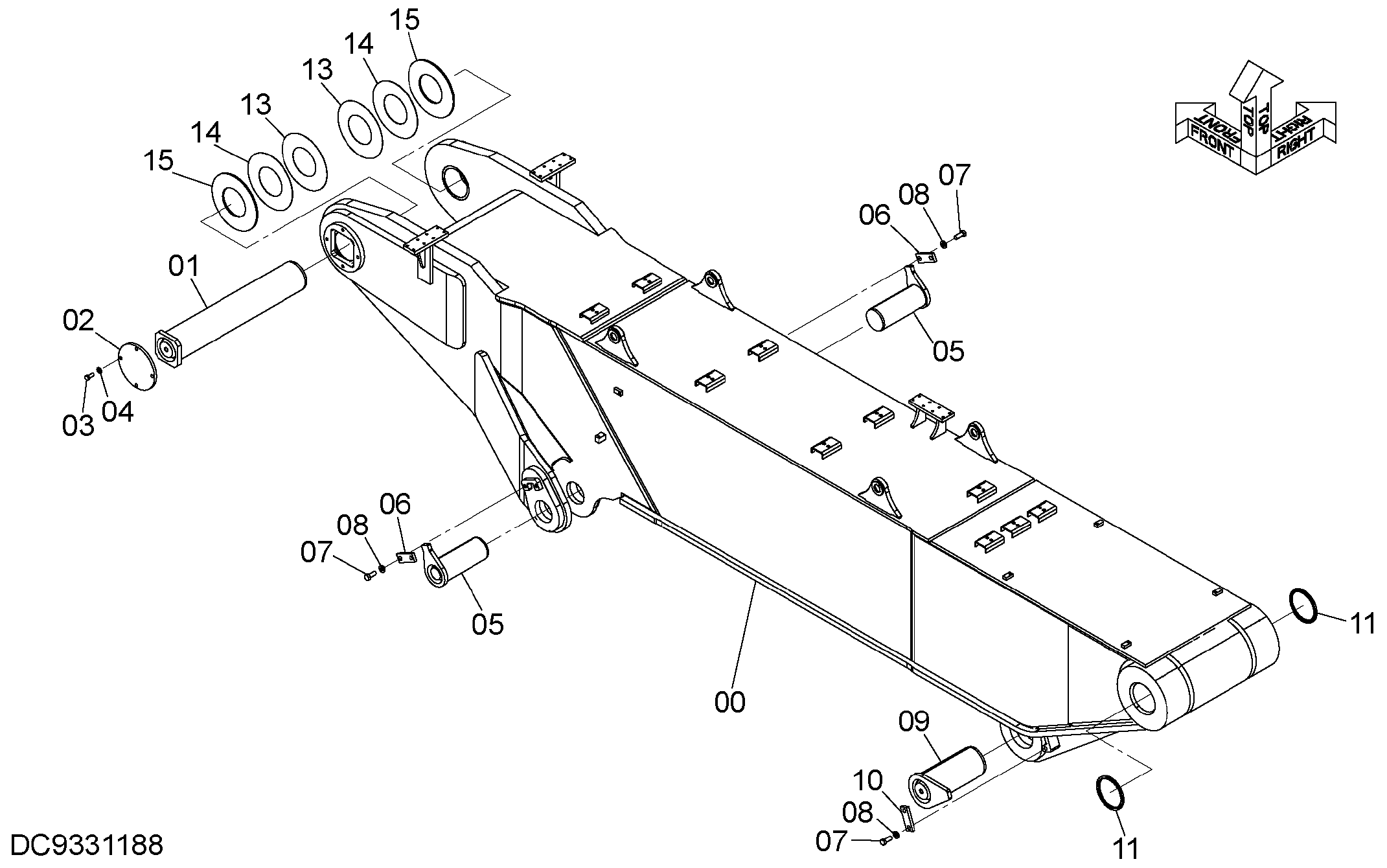

Верхний стрела в сборе 6.0m — HITACHI ZX1800K-3
Заводская схема «Верхний стрела в сборе 6.0m» для HITACHI ZX1800K-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7061584 | Стрела верхний | 1 |
| 01 | 8110692 | Палец | 1 |
| 02 | 4674621 | Крышка | 1 |
| 03 | J921640 | Болт | 4 |
| 04 | J222016 | Шайба | 4 |
| 05 | 8067795 | Палец | 2 |
| 06 | 4122729 | Пластина | 2 |
| 07 | J922045 | Болт | 6 |
| 08 | J222020 | Шайба | 6 |
| 09 | 8048334 | Палец | 1 |
| 10 | 4179432 | Пластина | 1 |
| 11 | 4258580 | Пылезащитное уплотнение | 2 |
| 13 | 4486829 | Упорная пластина | 2 |
| 14 | 4479219 | Упорная пластина | 2 |
| 15 | 4488039 | Пластина | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX1800K-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
