Центральный коллектор — HITACHI ZX1800K-3

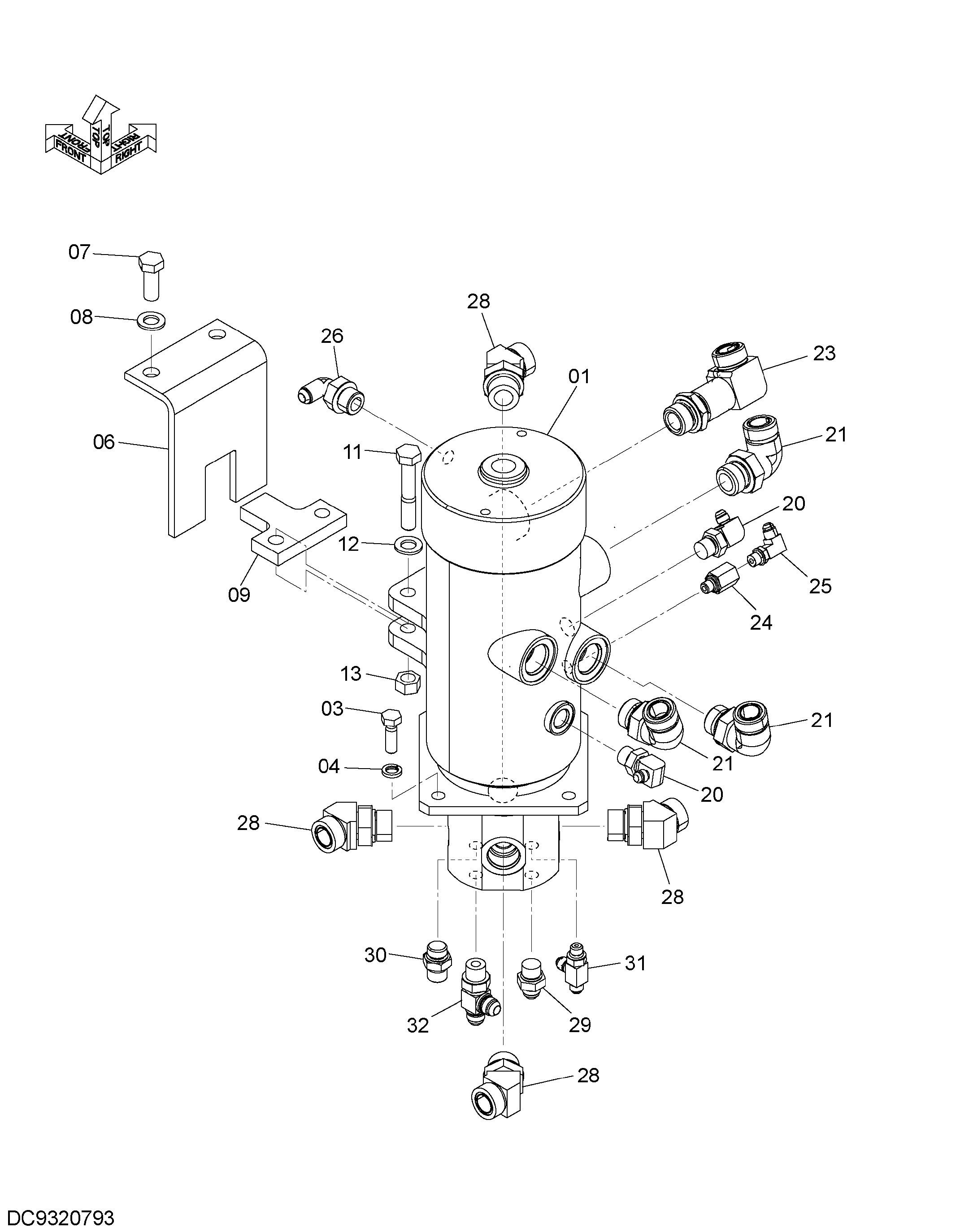

Заводская схема «Центральный коллектор» для HITACHI ZX1800K-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4605169 | Центральный коллектор | 1 |
| 03 | J921240 | Болт | 4 |
| 04 | A590912 | Пружинная шайба | 4 |
| 06 | 4721358 | Кронштейн | 1 |
| 07 | J921640 | Болт | 2 |
| 08 | A590116 | Плоская шайба | 2 |
| 09 | 3100069 | Пластина | 1 |
| 11 | J921690 | Болт | 2 |
| 12 | A590116 | Плоская шайба | 2 |
| 13 | M660016 | U-образная гайка | 2 |
| 20 | A852343 | Угловой штуцер | 2 |
| 20A | 4506418 | Уплотнительное кольцо | 1 |
| 21 | A853388 | Угловой штуцер | 3 |
| 21A | 4506429 | Уплотнительное кольцо | 1 |
| 23 | 4732555 | Угловой штуцер | 1 |
| 24 | 4202564 | Адаптер | 1 |
| 24A | 957366 | Уплотнительное кольцо | 1 |
| 25 | A852323 | Угловой штуцер | 1 |
| 25A | 957366 | Уплотнительное кольцо | 1 |
| 26 | 4353073 | Угловой штуцер | 1 |
| 26A | 4506424 | О-ринга | 1 |
| 28 | A853288 | Угловой штуцер | 4 |
| 28A | 4506429 | Уплотнительное кольцо | 1 |
| 29 | A852144 | Адаптер | 1 |
| 29A | 4506418 | Уплотнительное кольцо | 1 |
| 30 | 4042032 | Адаптер | 1 |
| 30A | 4506418 | Уплотнительное кольцо | 4 |
| 31 | A852423 | Тройник | 1 |
| 31A | 957366 | Уплотнительное кольцо | 1 |
| 32 | A852444 | Тройник | 1 |
| 32A | 4506418 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX1800K-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
