Гидролинии хода — HITACHI ZX1800K-3

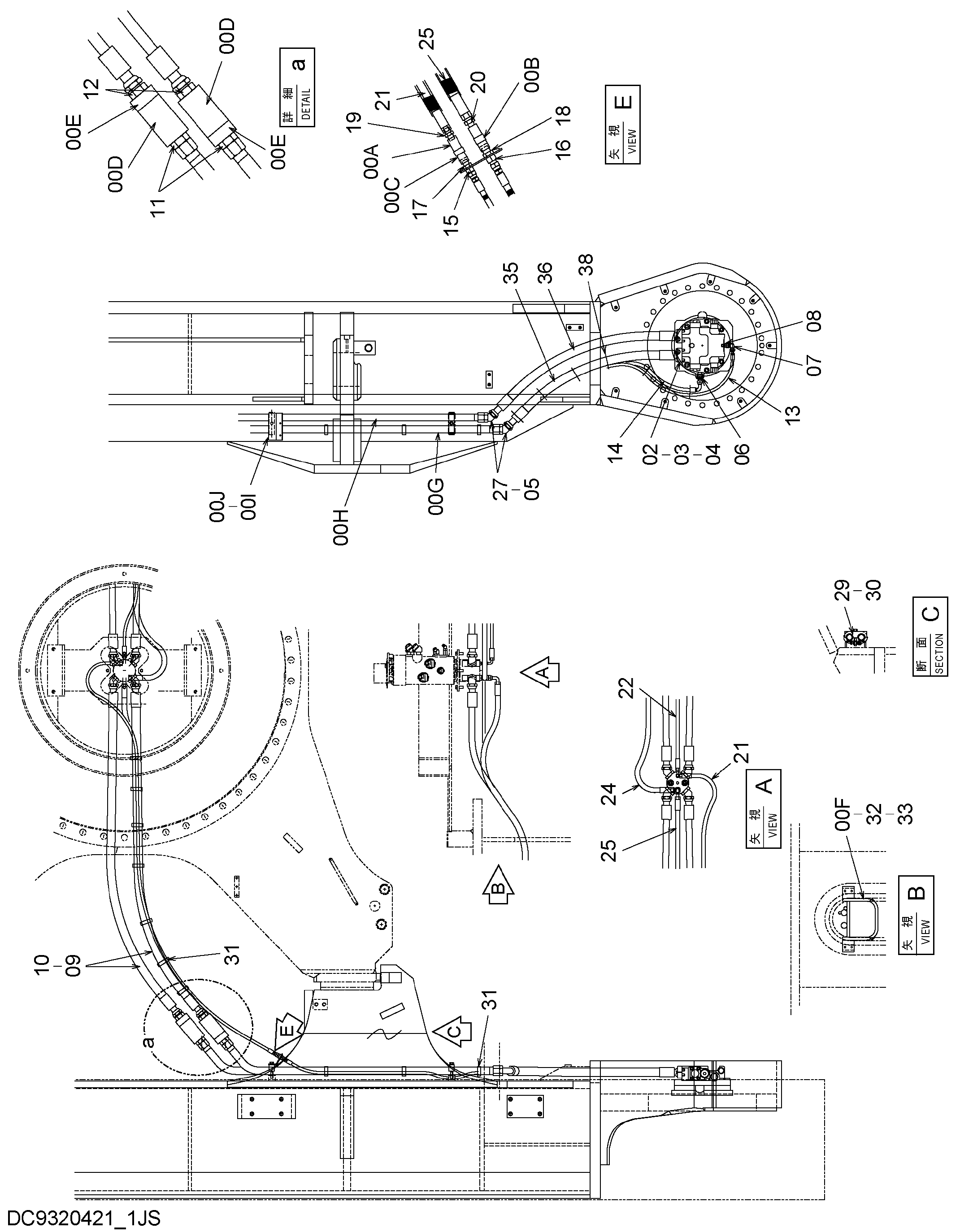

Заводская схема «Гидролинии хода» для HITACHI ZX1800K-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00A | 4022907 | Самоуплотняющееся соединение | 2 |
| 00A1 | 4072595 | Колпачок | 1 |
| 00B | 4054613 | Клапан быстрый | 2 |
| 00C | 4022908 | Самоуплотняющееся соединение | 2 |
| 00C1 | 4072596 | Колпачок | 1 |
| 00D | 4665540 | Самоуплотняющееся соединение | 4 |
| 00D1 | 4719674 | Колпачок | 1 |
| 00E | 4665541 | Самоуплотняющееся соединение | 4 |
| 00E1 | 4707791 | Уплотнительное кольцо | 1 |
| 00E2 | 4719675 | Колпачок | 1 |
| 00F | 8124047 | Кронштейн | 2 |
| 00G | 8123925 | Трубка | 2 |
| 00H | 8123926 | Трубка | 2 |
| 00I | 4671675 | Правый кронштейн | 1 |
| 00J | 4671676 | Левый кронштейн | 1 |
| 02 | 4085560 | Разъёмный фланец | 8 |
| 03 | M341240 | Болт с внутренним шестигранником | 16 |
| 04 | 966993 | Уплотнительное кольцо | 4 |
| 05 | 4187329 | Уплотнительное кольцо | 4 |
| 06 | 4279302 | Адаптер | 2 |
| 06A | 4506424 | Уплотнительное кольцо | 1 |
| 07 | A852323 | Угловой штуцер | 2 |
| 07A | 957366 | Уплотнительное кольцо | 1 |
| 08 | 4202564 | Адаптер | 2 |
| 08A | 957366 | Уплотнительное кольцо | 1 |
| 09 | 4720580 | Шланг | 4 |
| 10 | 4187328 | Уплотнительное кольцо | 8 |
| 11 | 4622416 | Адаптер | 4 |
| 12 | A853108 | Адаптер | 4 |
| 12A | 970860 | Уплотнительное кольцо | 1 |
| 13 | 4448224 | Шланг | 2 |
| 14 | 4721257 | Шланг | 2 |
| 15 | 4202531 | Гайка | 2 |
| 16 | 4316589 | Гайка | 2 |
| 17 | 4361209 | Адаптер | 2 |
| 18 | 4361210 | Адаптер | 2 |
| 19 | 4215650 | Адаптер | 2 |
| 20 | 4221287 | Адаптер | 2 |
| 21 | 4448224 | Шланг | 1 |
| 22 | 4721200 | Шланг | 1 |
| 24 | 4676224 | Шланг | 1 |
| 25 | 4721257 | Шланг | 1 |
| 27 | A853200 | Угловой штуцер | 4 |
| 27A | 970860 | Уплотнительное кольцо | 1 |
| 29 | 4218942 | Хомут трубки | 4 |
| 30 | J271290 | Болт с шайбой | 4 |
| 30A | J901290 | Болт | 1 |
| 30B | J222012 | Шайба | 1 |
| 31 | 4357297 | Хомут шланга | 20 |
| 32 | J901030 | Болт | 8 |
| 33 | A590110 | Плоская шайба | 8 |
| 35 | 4720578 | Шланг | 2 |
| 36 | 4720579 | Шланг | 2 |
| 38 | 4121859 | Ленточный зажим | 12 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX1800K-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
