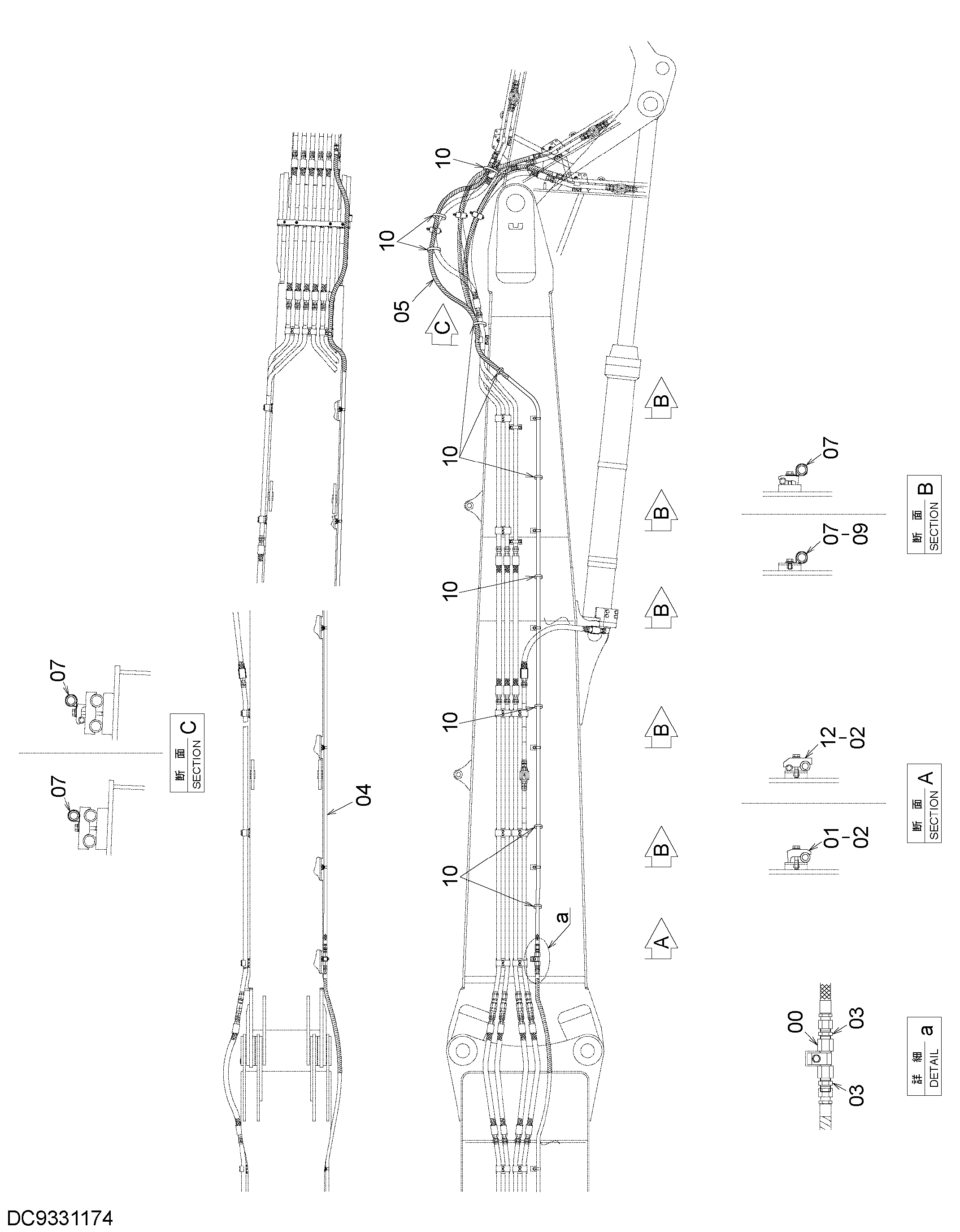

Водяные трубопроводы (верхний стрела 8.5m) — HITACHI ZX1800K-3
Заводская схема «Водяные трубопроводы (верхний стрела 8.5m)» для HITACHI ZX1800K-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4610917 | Трубка | 1 |
| 01 | 4190127 | Хомут трубки | 1 |
| 02 | J271270 | Болт с шайбой | 1 |
| 02A | J901270 | Болт | 1 |
| 02B | J222012 | Шайба | 1 |
| 03 | 94-1305 | Адаптер | 2 |
| 04 | 4732564 | Шланг | 1 |
| 05 | 4327294 | Защитный кожух | 6 |
| 07 | 4190264 | Зажим | 7 |
| 09 | J271225 | Болт с шайбой | 5 |
| 09A | J901225 | Болт | 1 |
| 09B | J222012 | Шайба | 1 |
| 10 | 4121859 | Ленточный зажим | 10 |
| 12 | 4628783 | Хомут трубки | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX1800K-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
