Гусеничная рама в сборе — HITACHI ZX1800K-3

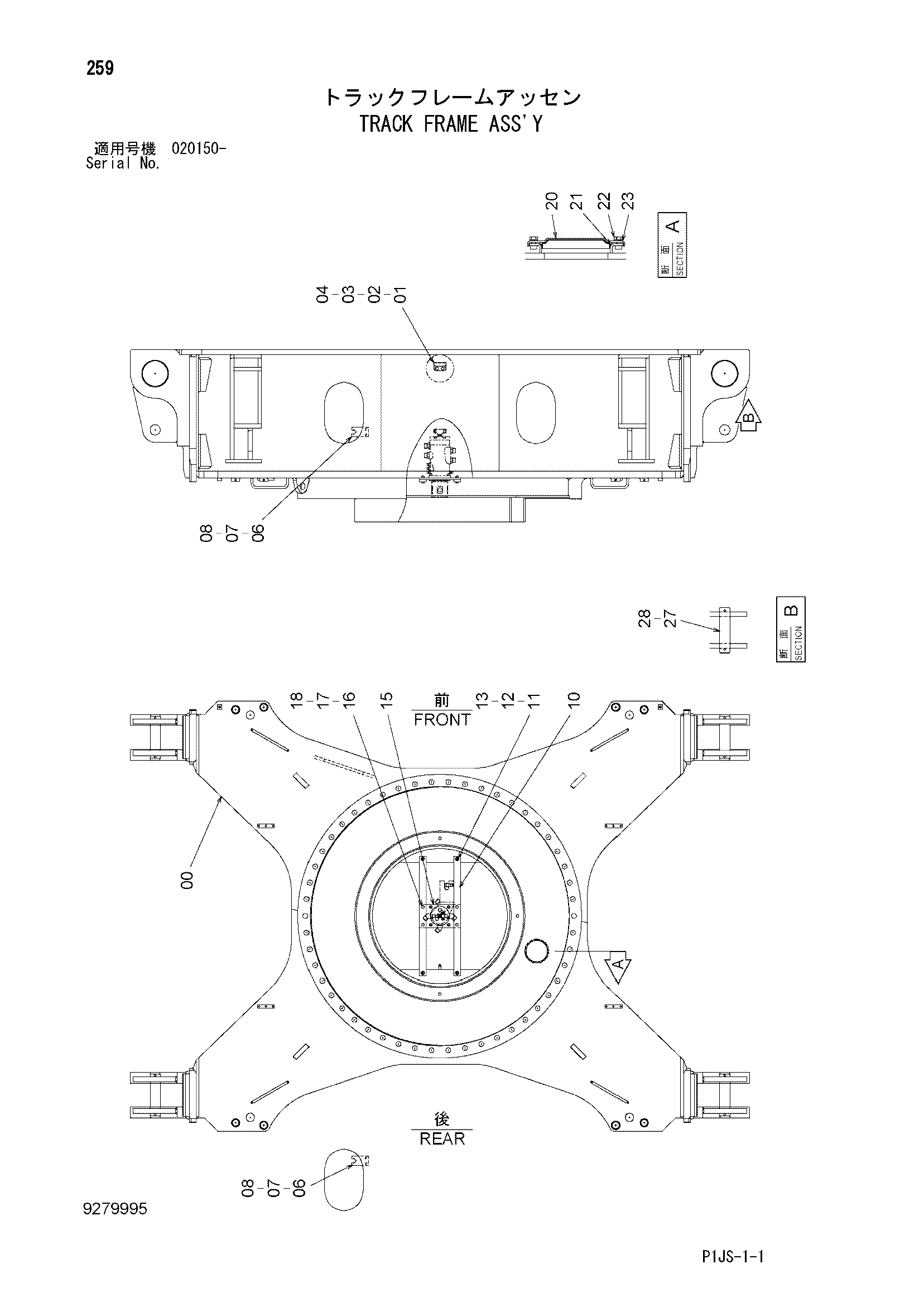

Заводская схема «Гусеничная рама в сборе» для HITACHI ZX1800K-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9279029 | Гусеничная рама | 1 |
| 01 | 3098289 | Уровень | 1 |
| 01A | A590904 | Пружинная шайба | 3 |
| 01B | M500403 | Гайка | 6 |
| 02 | 3103471 | Кронштейн | 1 |
| 03 | J901016 | Болт | 2 |
| 04 | A590110 | Плоская шайба | 2 |
| 06 | 4613432 | Кронштейн | 2 |
| 07 | J921020 | Болт | 4 |
| 08 | A590910 | Пружинная шайба | 4 |
| 10 | 4672358 | Стойка | 2 |
| 11 | J901690 | Болт | 4 |
| 12 | A590916 | Пружинная шайба | 4 |
| 13 | J950016 | Гайка | 4 |
| 15 | 4601303 | Кронштейн | 1 |
| 16 | J901245 | Болт | 4 |
| 17 | A590912 | Пружинная шайба | 4 |
| 18 | J950012 | Гайка | 4 |
| 20 | 8023981 | Крышка | 1 |
| 21 | A810160 | Уплотнительное кольцо | 1 |
| 22 | A590910 | Пружинная шайба | 6 |
| 23 | J241020 | Болт | 6 |
| 27 | 4644466 | Палец | 4 |
| 28 | A761302 | Шплинт | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX1800K-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
