Гидробак — HITACHI ZX1800K-3

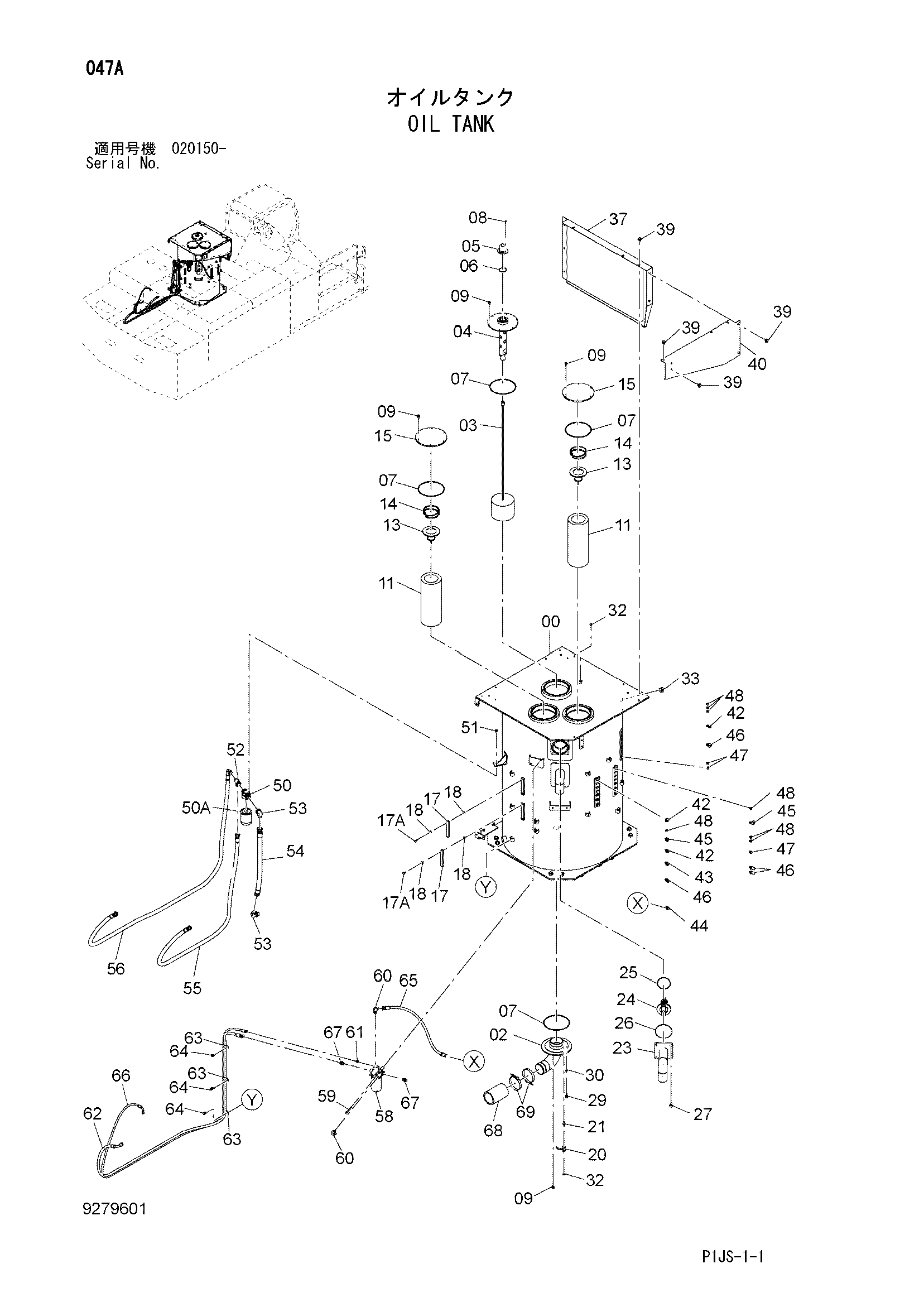

Заводская схема «Гидробак» для HITACHI ZX1800K-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 5011464 | Гидробак | 1 |
| 02 | 8060017 | Фланец трубка | 1 |
| 03 | 4640137 | Всасывающий фильтр | 1 |
| 04 | 7053278 | Крышка | 1 |
| 05 | 4434017 | Сапун | 1 |
| 05A | 4437833 | Корпус | 1 |
| 05B | 4437838 | Элемент | 1 |
| 05C | 4437837 | Крышка | 1 |
| 05D | 4371825 | Гайка | 1 |
| 05E | 4437836 | Колпачок | 1 |
| 06 | A810060 | Уплотнительное кольцо | 1 |
| 07 | A810220 | Уплотнительное кольцо | 4 |
| 08 | J780616 | Болт с внутренним шестигранником | 4 |
| 09 | J271025 | Болт с шайбой | 24 |
| 09A | J901025 | Болт | 1 |
| 09B | J222010 | Шайба | 1 |
| 11 | 4630331 | Фильтрующий элемент | 2 |
| 13 | 4271000 | Клапан | 2 |
| 14 | 4271001 | Пружина | 2 |
| 15 | 3054856 | Крышка | 2 |
| 17 | 8053499 | Указатель уровня | 2 |
| 17A | 4100967 | Болт | 2 |
| 18 | 449558 | Уплотнительная шайба | 8 |
| 20 | 4209782 | Шаровой клапан | 1 |
| 21 | 94-1702 | Адаптер | 1 |
| 23 | 8101089 | Трубка фланец | 1 |
| 24 | 4433091 | Клапан | 1 |
| 25 | A811115 | Уплотнительное кольцо | 1 |
| 26 | A811145 | Уплотнительное кольцо | 1 |
| 27 | J271240 | Болт с шайбой | 4 |
| 27A | J901240 | Болт | 1 |
| 27B | J222012 | Шайба | 1 |
| 29 | 4250260 | Датчик | 1 |
| 30 | 4250261 | Прокладка | 1 |
| 32 | 447483 | Пробка | 2 |
| 33 | A885008 | Пробка | 1 |
| 33A | 4506429 | Уплотнительное кольцо | 1 |
| 37 | 7052967 | Крышка | 1 |
| 39 | J281230 | Болт с шайбой | 10 |
| 39A | J901230 | Болт | 1 |
| 39B | 4249324 | Шайба | 1 |
| 40 | 3110447 | Крышка | 1 |
| 42 | A852322 | Угловой штуцер | 3 |
| 42A | 957366 | Уплотнительное кольцо | 1 |
| 43 | A852332 | Угловой штуцер | 1 |
| 43A | 4509180 | Уплотнительное кольцо | 1 |
| 44 | A852334 | Угловой штуцер | 1 |
| 44A | 4509180 | Уплотнительное кольцо | 1 |
| 45 | A852323 | Угловой штуцер | 2 |
| 45A | 957366 | Уплотнительное кольцо | 1 |
| 46 | A852333 | Угловой штуцер | 4 |
| 46A | 4509180 | Уплотнительное кольцо | 1 |
| 47 | A885003 | Пробка | 3 |
| 47A | 4509180 | Уплотнительное кольцо | 1 |
| 48 | A885002 | Пробка | 7 |
| 48A | 957366 | Уплотнительное кольцо | 1 |
| 50 | 4362444 | Масляный фильтр | 1 |
| 50A | 4363399 | Картридж | 1 |
| 51 | J271025 | Болт с шайбой | 2 |
| 51A | J901025 | Болт | 1 |
| 51B | J222010 | Шайба | 1 |
| 52 | 4317618 | Тройник | 1 |
| 52A | 4506429 | Уплотнительное кольцо | 1 |
| 53 | 4156436 | Угловой штуцер | 2 |
| 53A | 4506429 | Уплотнительное кольцо | 1 |
| 54 | 4640325 | Шланг | 1 |
| 55 | 4677188 | Шланг | 1 |
| 56 | 4677225 | Шланг | 1 |
| 58 | 4629717 | Масляный фильтр | 1 |
| 59 | J271000 | Болт с шайбой | 2 |
| 59A | J901000 | Болт | 1 |
| 59B | J222010 | Шайба | 1 |
| 60 | A852344 | Угловой штуцер | 2 |
| 60A | 4506418 | Уплотнительное кольцо | 1 |
| 61 | A852123 | Адаптер | 1 |
| 61A | 957366 | Уплотнительное кольцо | 1 |
| 62 | 4677226 | Шланг | 1 |
| 63 | 4190282 | Зажим | 3 |
| 64 | J271025 | Болт с шайбой | 3 |
| 64A | J901025 | Болт | 1 |
| 64B | J222010 | Шайба | 1 |
| 65 | 4618602 | Шланг | 1 |
| 66 | 4677227 | Шланг | 1 |
| 67 | A852144 | Адаптер | 2 |
| 67A | 4506418 | Уплотнительное кольцо | 1 |
| 68 | 4193871 | Резиновый шланг | 1 |
| 69 | 4282488 | Хомут шланга | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX1800K-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
