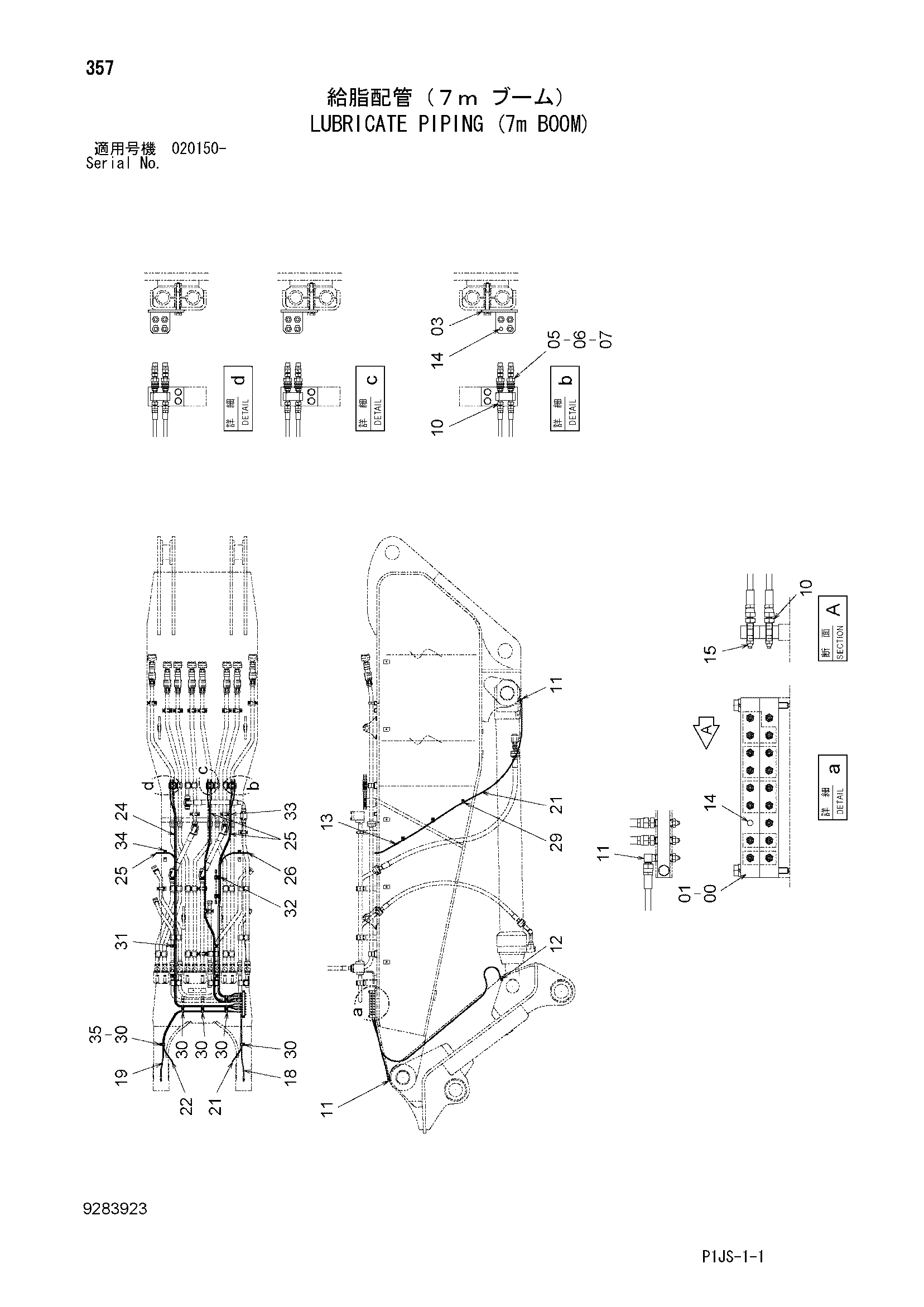

Трубопроводы системы смазки (7m стрела) — HITACHI ZX1800K-3
Заводская схема «Трубопроводы системы смазки (7m стрела)» для HITACHI ZX1800K-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4603863 | Блок | 2 |
| 01 | J271200 | Болт с шайбой | 2 |
| 01A | J901200 | Болт | 1 |
| 01B | J222012 | Шайба | 1 |
| 03 | 9761799 | Блок | 3 |
| 05 | 4613332 | Самоуплотняющееся соединение | 11 |
| 06 | 4613333 | Самоуплотняющееся соединение | 11 |
| 07 | 4154651 | Адаптер | 11 |
| 10 | 4154651 | Адаптер | 26 |
| 11 | 4154656 | Угловой штуцер | 6 |
| 12 | 4154655 | Угловой штуцер | 2 |
| 13 | 4320056 | Адаптер | 2 |
| 14 | 94-2022 | Пробка | 4 |
| 15 | J75482 | Пресс-маслёнка | 17 |
| 18 | 4641331 | Шланг | 1 |
| 19 | 4404154 | Шланг | 1 |
| 21 | 4402197 | Шланг | 3 |
| 22 | 4402198 | Шланг | 1 |
| 24 | 4269830 | Шланг | 4 |
| 25 | 4269827 | Шланг | 8 |
| 26 | 4269823 | Шланг | 1 |
| 29 | 4190253 | Зажим | 6 |
| 30 | 4190282 | Зажим | 5 |
| 31 | 4192035 | Зажим | 5 |
| 32 | 4190263 | Зажим | 9 |
| 33 | 4190277 | Зажим | 1 |
| 34 | 4190261 | Зажим | 2 |
| 35 | J271025 | Болт с шайбой | 22 |
| 35A | J901025 | Болт | 1 |
| 35B | J222010 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX1800K-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
