Поворот трубопроводы (верхний рукоять 11.3m) — HITACHI ZX1800K-3

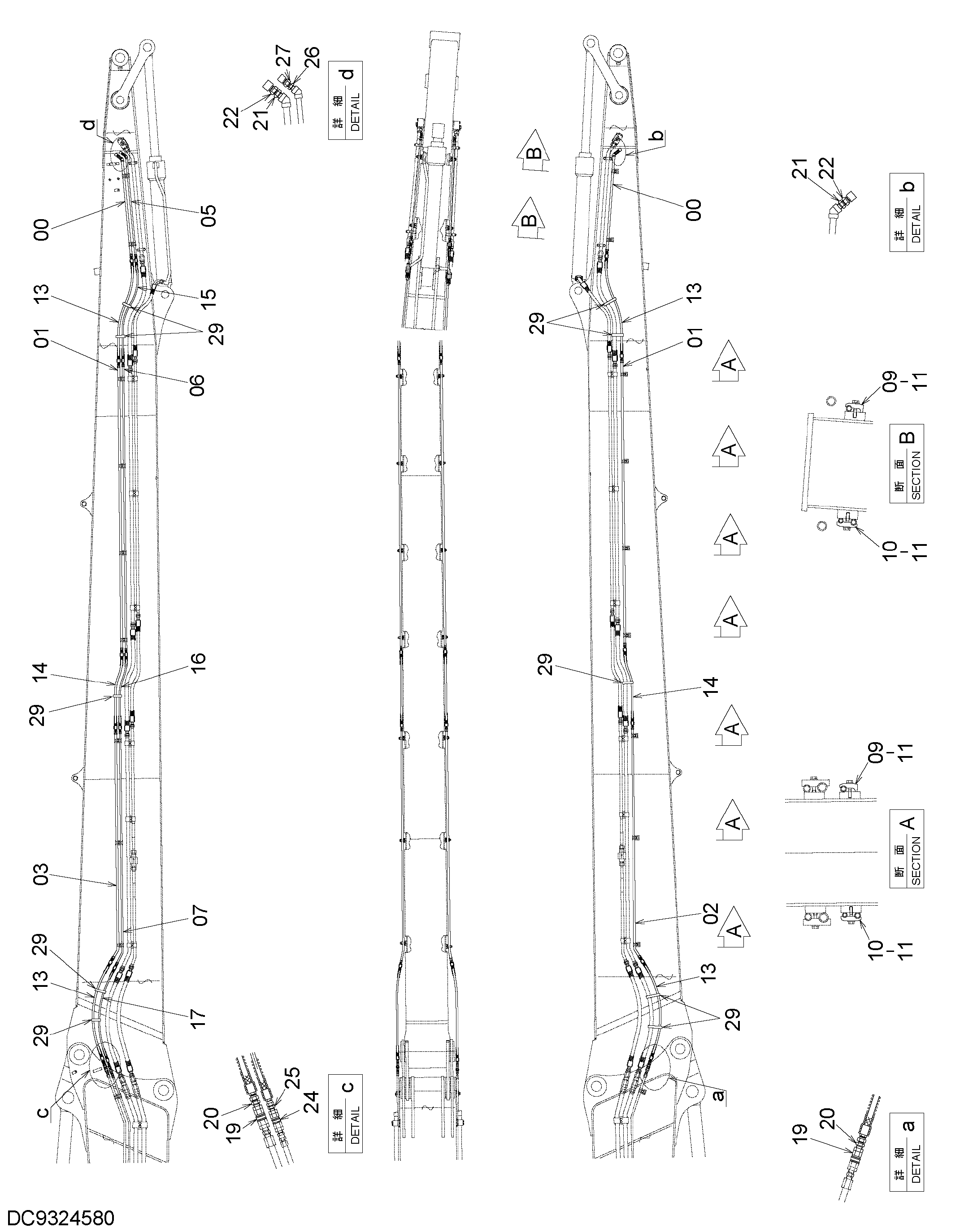

Заводская схема «Поворот трубопроводы (верхний рукоять 11.3m)» для HITACHI ZX1800K-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9765068 | Трубка | 2 |
| 01 | 9765066 | Трубка | 2 |
| 02 | 9773674 | Трубка | 1 |
| 03 | 9773720 | Трубка | 1 |
| 05 | 9765069 | Трубка | 1 |
| 06 | 9765067 | Трубка | 1 |
| 07 | 9773724 | Трубка | 1 |
| 09 | 4190125 | Хомут трубки | 9 |
| 10 | 4202559 | Хомут трубки | 9 |
| 11 | J271255 | Болт с шайбой | 18 |
| 11A | J901255 | Болт | 1 |
| 11B | J222012 | Шайба | 1 |
| 13 | 4642971 | Шланг | 4 |
| 14 | 4328589 | Шланг | 2 |
| 15 | 4642972 | Шланг | 1 |
| 16 | 4313714 | Шланг | 1 |
| 17 | 4301031 | Шланг | 1 |
| 19 | 4166235 | Самоуплотняющееся соединение | 2 |
| 20 | 4221287 | Адаптер | 2 |
| 21 | 94-1303 | Адаптер | 2 |
| 22 | 9719234 | Унион | 2 |
| 24 | 4166236 | Самоуплотняющееся соединение | 1 |
| 25 | 4154652 | Адаптер | 1 |
| 26 | 94-1302 | Адаптер | 1 |
| 27 | 4180195 | Соединительный штуцер | 1 |
| 29 | 4121859 | Ленточный зажим | 10 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX1800K-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
