Боковой ступень — HITACHI ZX1800K-3

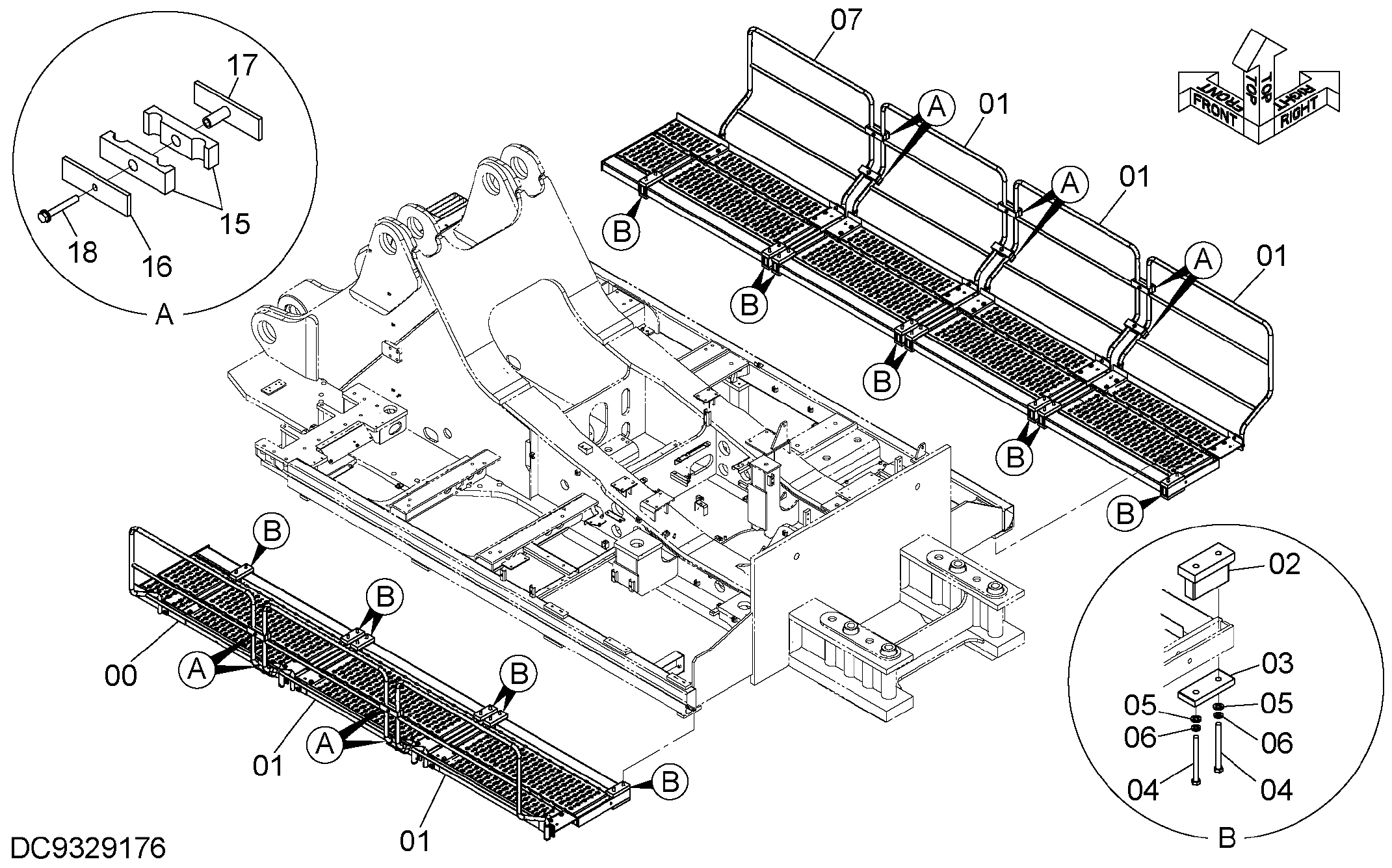

Заводская схема «Боковой ступень» для HITACHI ZX1800K-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9329180 | Ступень в сборе (1) | 1 |
| 01 | 9329178 | Ступень в сборе (2) | 5 |
| 02 | 4724730 | Блок | 14 |
| 03 | 4724731 | Пластина | 14 |
| 04 | J921612 | Болт | 28 |
| 05 | J222016 | Шайба | 28 |
| 06 | A590916 | Пружинная шайба | 28 |
| 07 | YA60006748 | Ступень в сборе (3) | 1 |
| 15 | 4730266 | Хомут | 20 |
| 16 | 4634517 | Пластина | 10 |
| 17 | 8100198 | Кронштейн | 10 |
| 18 | J271290 | Болт с шайбой | 10 |
| 18A | J901290 | Болт | 1 |
| 18B | J222012 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX1800K-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
