Трубопроводы системы смазки (центральный стрела 1.7m) — HITACHI ZX1800K-3

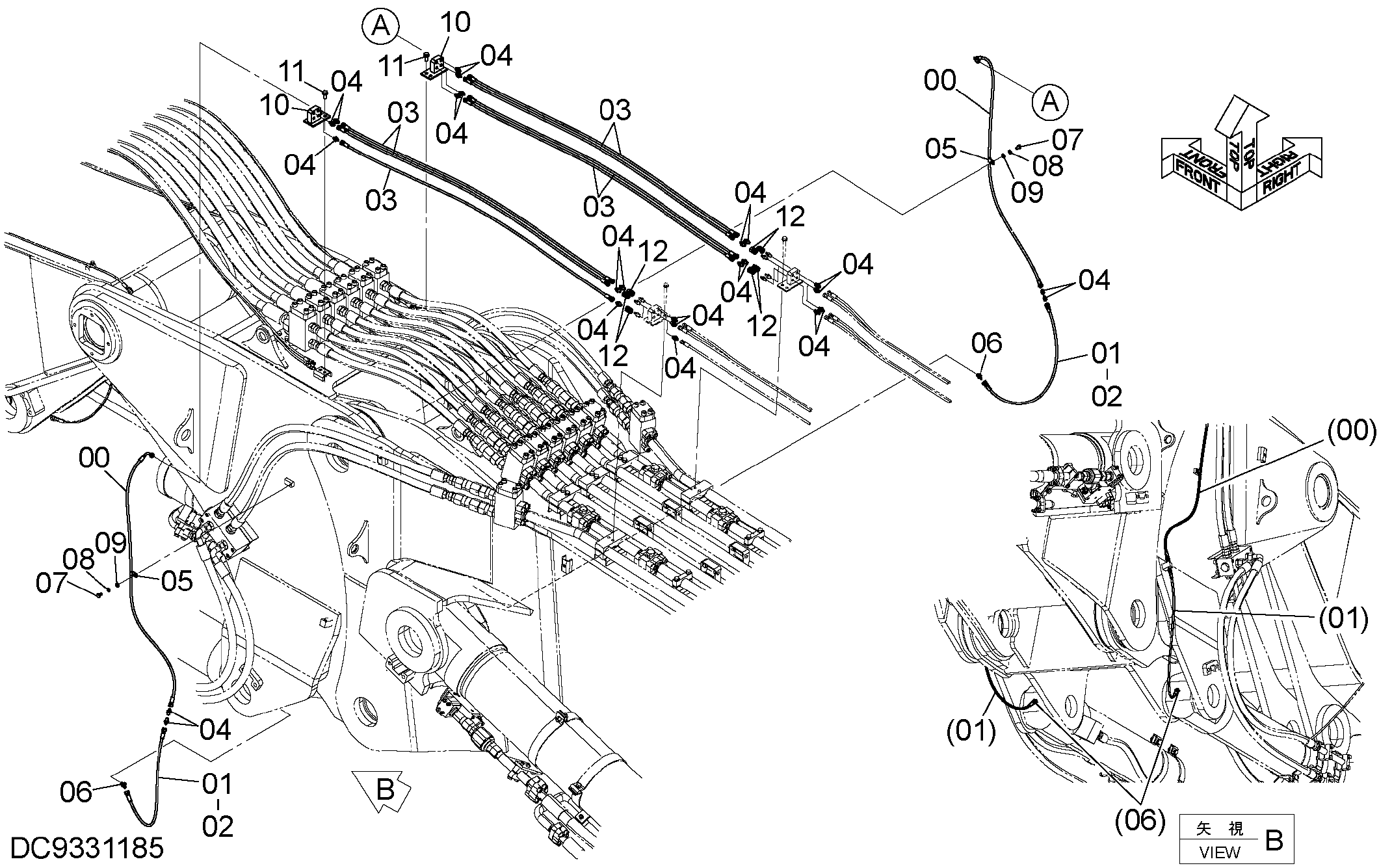

Заводская схема «Трубопроводы системы смазки (центральный стрела 1.7m)» для HITACHI ZX1800K-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4611679 | Шланг | 2 |
| 01 | 4706967 | Шланг | 2 |
| 02 | 4605137 | Защитный кожух | 2 |
| 03 | 4636153 | Шланг | 7 |
| 04 | 4154651 | Адаптер | 25 |
| 05 | 4190261 | Зажим | 2 |
| 06 | 4154655 | Угловой штуцер | 2 |
| 07 | J901016 | Болт | 2 |
| 08 | A590910 | Пружинная шайба | 2 |
| 09 | A590110 | Плоская шайба | 2 |
| 10 | 9761799 | Блок | 2 |
| 11 | J271235 | Болт с шайбой | 4 |
| 11A | J901235 | Болт | 1 |
| 11B | J222012 | Шайба | 1 |
| 12 | 4613333 | Самоуплотняющееся соединение | 7 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX1800K-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
