Гидролинии рабочего оборудования (нижний рукоять 4.65m) — HITACHI ZX1800K-3

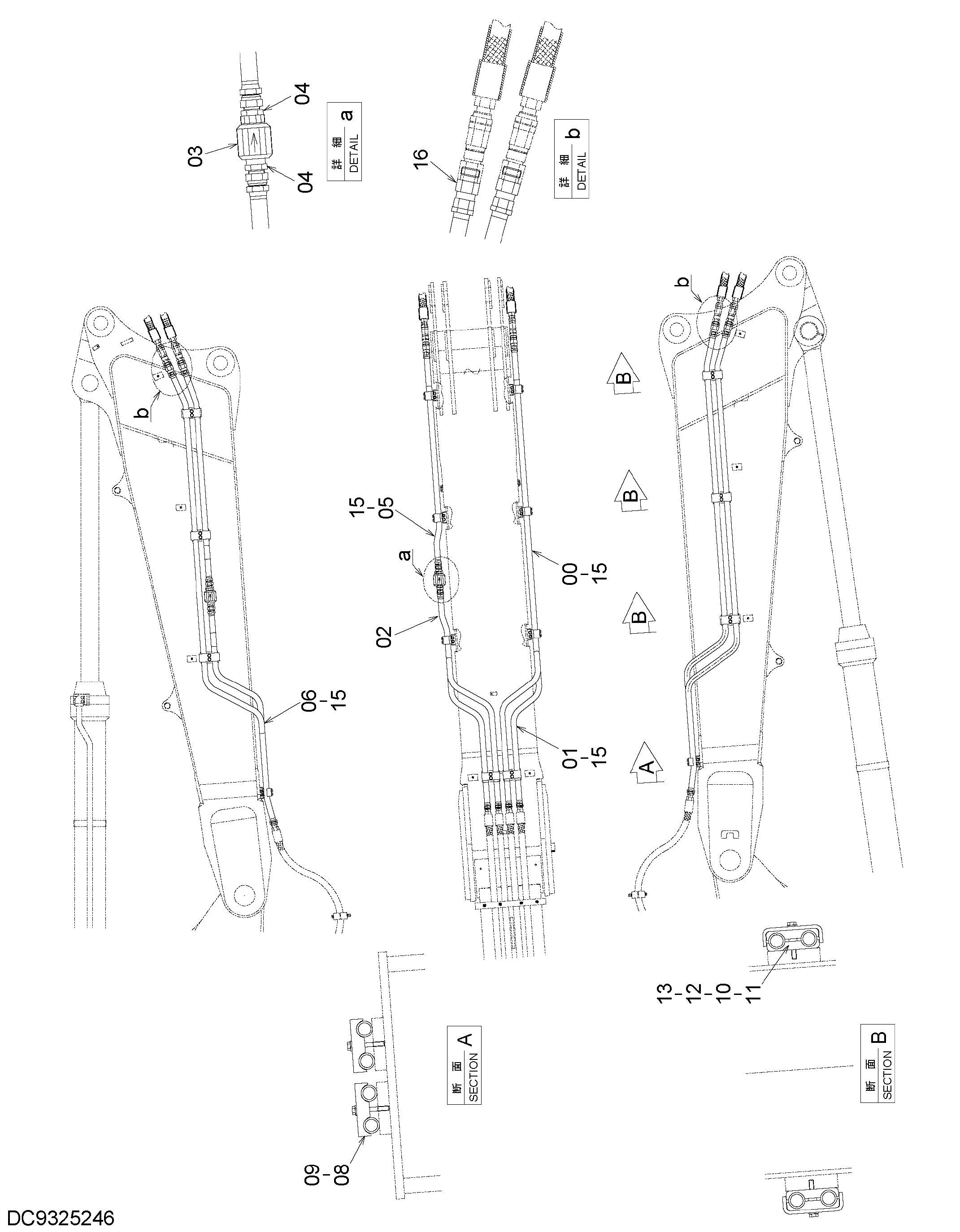

Заводская схема «Гидролинии рабочего оборудования (нижний рукоять 4.65m)» для HITACHI ZX1800K-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8124901 | Трубка | 1 |
| 01 | 8124902 | Трубка | 1 |
| 02 | 8124903 | Трубка | 1 |
| 03 | 4665712 | Клапан словретур | 1 |
| 04 | 4042035 | Адаптер | 2 |
| 04A | 970860 | Уплотнительное кольцо | 1 |
| 05 | 8124904 | Трубка | 1 |
| 06 | 8124905 | Трубка | 1 |
| 08 | 4645251 | Хомут трубки | 2 |
| 09 | J271290 | Болт с шайбой | 4 |
| 09A | J901290 | Болт | 1 |
| 09B | J222012 | Шайба | 1 |
| 10 | 4304481 | Хомут трубки | 6 |
| 11 | 4337125 | Хомут | 12 |
| 12 | 4304539 | Проставка | 12 |
| 13 | J271290 | Болт с шайбой | 12 |
| 13A | J901290 | Болт | 1 |
| 13B | J222012 | Шайба | 1 |
| 15 | 4506429 | Уплотнительное кольцо | 4 |
| 16 | 4725438 | Самоуплотняющееся соединение | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX1800K-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
