Гусеница гидроцилиндр трубопроводы (2/3) — HITACHI ZX1800K-3

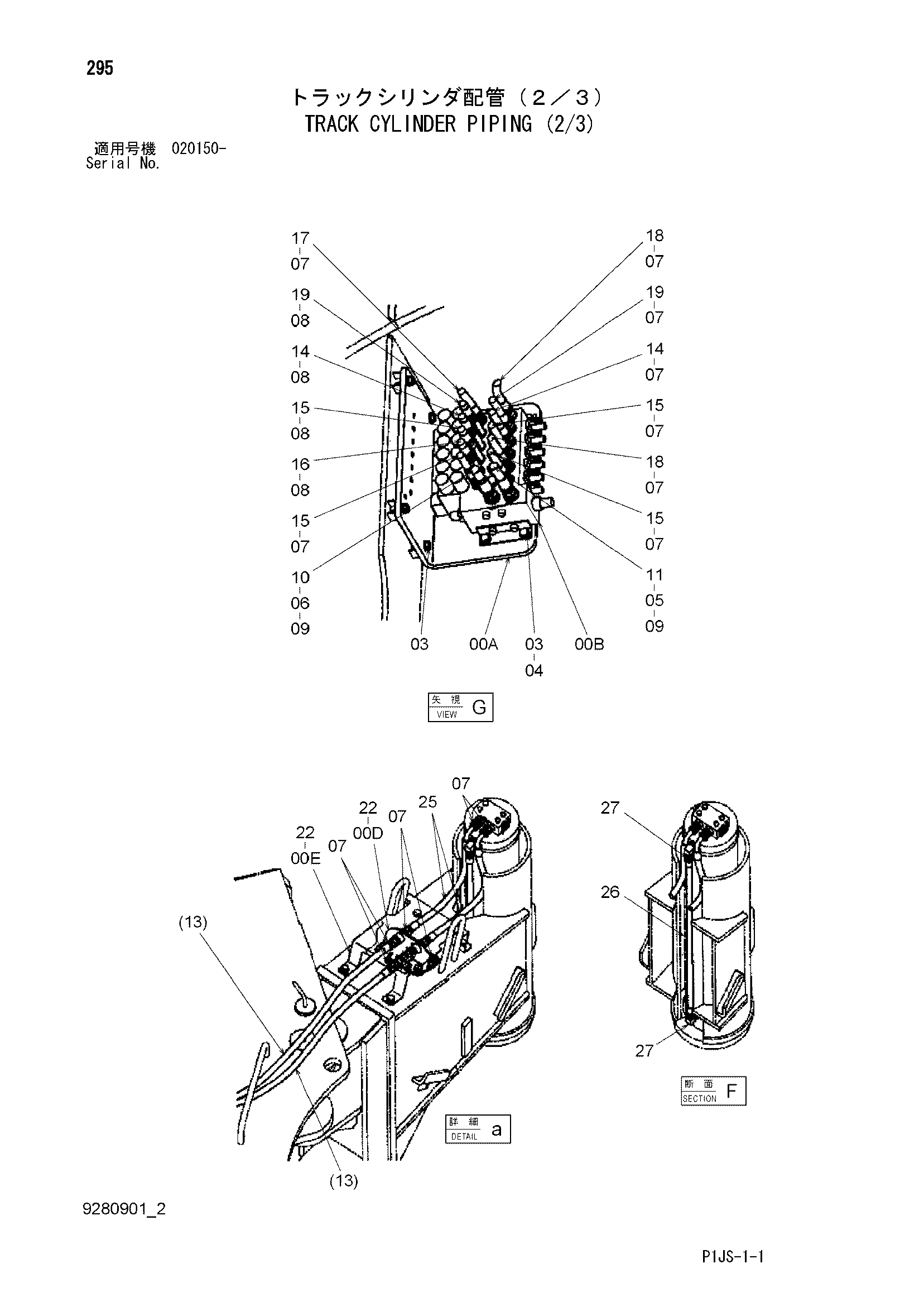

Заводская схема «Гусеница гидроцилиндр трубопроводы (2/3)» для HITACHI ZX1800K-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4679388 | Гусеница гидроцилиндр трубопроводы (2/3) | ||
| 00 | 9279998 | Гидроцилиндр трубопроводы детали | 1 |
| 00A | 3098256 | Кронштейн | 1 |
| 00B | 4615294 | Гидрораспределитель | 1 |
| 00D | 8095487 | Кронштейн | 4 |
| 00E | 3101837 | Крышка | 4 |
| 03 | J271030 | Болт с шайбой | 8 |
| 03A | J901030 | Болт | 1 |
| 03B | J222010 | Шайба | 1 |
| 04 | J950010 | Гайка | 4 |
| 05 | 4159158 | Адаптер | 1 |
| 05A | 4506418 | Уплотнительное кольцо | 1 |
| 06 | A852143 | Адаптер | 1 |
| 06A | 4506418 | Уплотнительное кольцо | 1 |
| 07 | A852133 | Адаптер | 32 |
| 07A | 4509180 | Уплотнительное кольцо | 1 |
| 08 | 4325979 | Адаптер | 4 |
| 08A | 4509180 | Уплотнительное кольцо | 1 |
| 09 | 4044420 | Защитный кожух | 2 |
| 10 | 4638757 | Шланг | 1 |
| 11 | 4113590 | Шланг | 1 |
| 14 | 4674123 | Шланг | 2 |
| 15 | 4613756 | Шланг | 4 |
| 16 | 4679799 | Шланг | 1 |
| 17 | 4452222 | Шланг | 1 |
| 18 | 4674121 | Шланг | 2 |
| 19 | 4679798 | Шланг | 2 |
| 22 | J271020 | Болт с шайбой | 24 |
| 22A | J901020 | Болт | 1 |
| 22B | J222010 | Шайба | 1 |
| 25 | 4648063 | Шланг | 8 |
| 26 | 4648054 | Шланг | 4 |
| 27 | A852333 | Угловой штуцер | 8 |
| 27A | 4509180 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX1800K-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
