Радиатор крышка — HITACHI ZX1800K-3

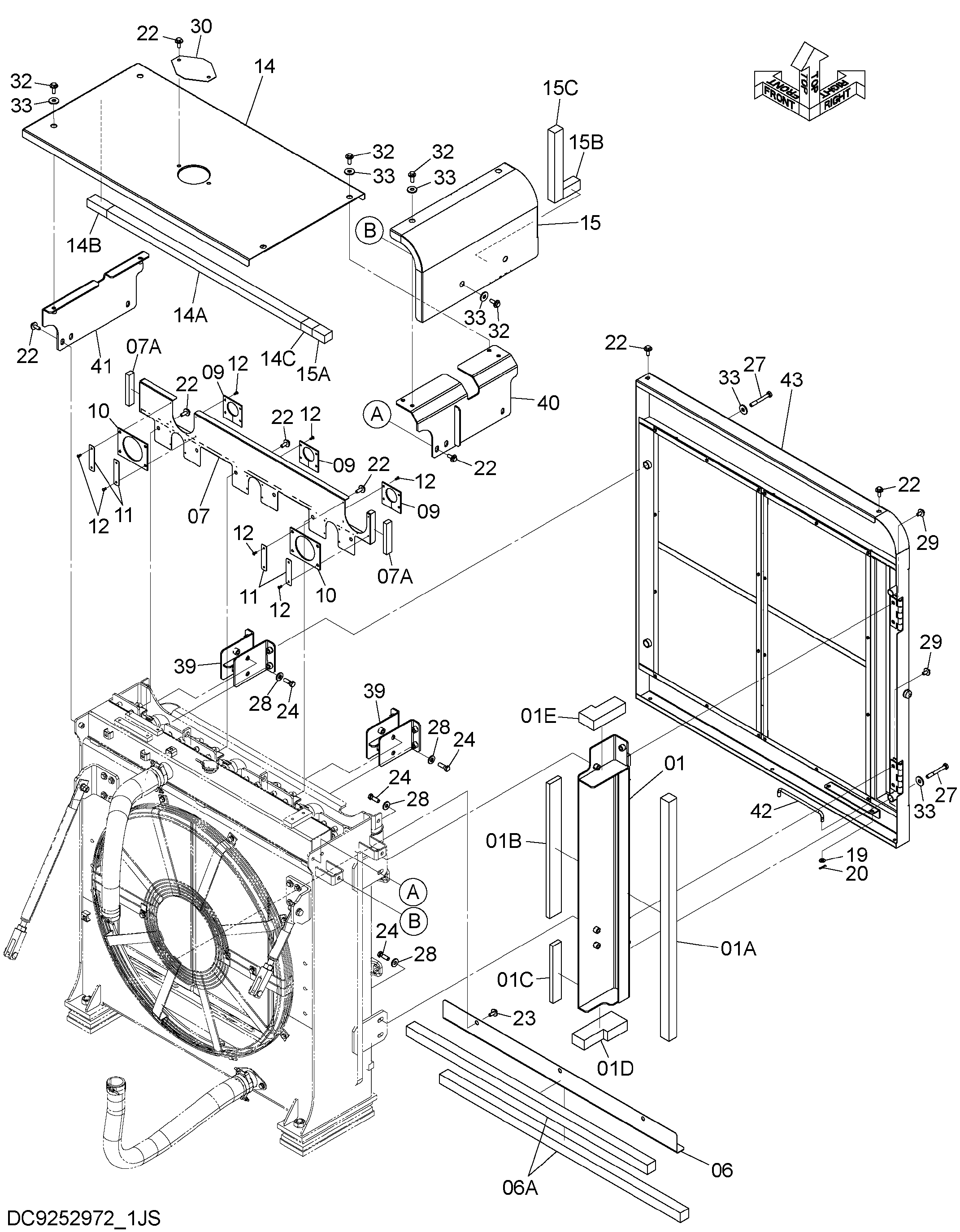

Заводская схема «Радиатор крышка» для HITACHI ZX1800K-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 8101611 | Крышка | 1 |
| 01A | 4640353 | Резиновая прокладка | 1 |
| 01B | 4640352 | Резиновая прокладка | 1 |
| 01C | 4640351 | Резиновая прокладка | 1 |
| 01D | 4640503 | Резиновая прокладка | 1 |
| 01E | 4640504 | Резиновая прокладка | 1 |
| 06 | 8101612 | Крышка | 1 |
| 06A | 4640505 | Резиновая прокладка | 2 |
| 07 | 7048942 | Крышка | 1 |
| 07A | 4640457 | Резиновая прокладка | 2 |
| 09 | 4640434 | Резиновая прокладка | 3 |
| 10 | 4640433 | Резиновая прокладка | 2 |
| 11 | 4637646 | Пластина | 4 |
| 12 | 4425573 | Зажим | 20 |
| 14 | 6023960 | Крышка | 1 |
| 14A | 4640426 | Резиновая прокладка | 1 |
| 14B | 4640427 | Резиновая прокладка | 1 |
| 14C | 4640428 | Резиновая прокладка | 1 |
| 15 | 8101658 | Крышка | 1 |
| 15A | 4640524 | Резиновая прокладка | 1 |
| 15B | 4640525 | Резиновая прокладка | 1 |
| 15C | 4653422 | Резиновая прокладка | 1 |
| 19 | A590112 | Плоская шайба | 1 |
| 20 | 4022699 | Стопорный палец | 1 |
| 22 | J281235 | Болт с шайбой | 14 |
| 22A | J901235 | Болт | 1 |
| 22B | 4249324 | Шайба | 1 |
| 23 | J281230 | Болт с шайбой | 3 |
| 23A | J901230 | Болт | 1 |
| 23B | 4249324 | Шайба | 1 |
| 24 | J921445 | Болт | 8 |
| 27 | J901402 | Болт | 4 |
| 28 | 4086894 | Шайба | 8 |
| 29 | J281225 | Болт с шайбой | 4 |
| 29A | J901225 | Болт | 1 |
| 29B | 4249324 | Шайба | 1 |
| 30 | 4343333 | Крышка | 1 |
| 32 | J281240 | Болт с шайбой | 8 |
| 32A | J901240 | Болт | 1 |
| 32B | 4249324 | Шайба | 1 |
| 33 | 4338575 | Плоская шайба | 12 |
| 39 | 8101663 | Кронштейн | 2 |
| 40 | 8099609 | Кронштейн | 1 |
| 41 | 8100036 | Кронштейн | 1 |
| 42 | 4614707 | Стойка | 1 |
| 43 | 9313423 | Воздуховод | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX1800K-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
