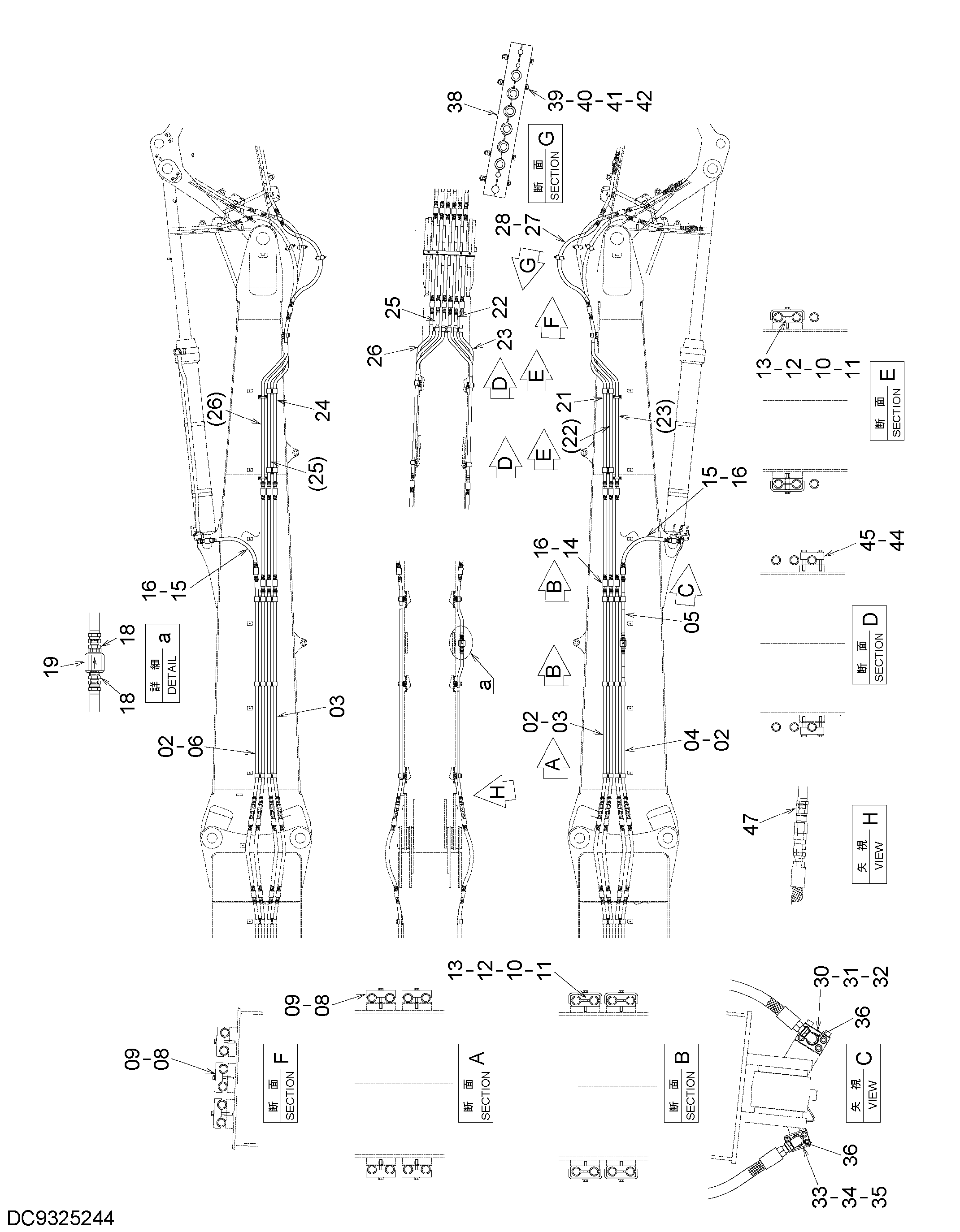

Гидролинии рабочего оборудования (верхний стрела 8.5m) — HITACHI ZX1800K-3

Заводская схема «Гидролинии рабочего оборудования (верхний стрела 8.5m)» для HITACHI ZX1800K-3. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
02	4506429	Уплотнительное кольцо	8
03	9773449	Трубка	6
04	8124893	Трубка	1
05	9773522	Трубка	1
06	8124894	Трубка	1
08	4645251	Хомут трубки	7
09	J271290	Болт с шайбой	14
09A	J901290	Болт	1
09B	J222012	Шайба	1
10	4304481	Хомут трубки	12
11	4337125	Хомут	24
12	4304539	Проставка	24
13	J271290	Болт с шайбой	24
13A	J901290	Болт	1
13B	J222012	Шайба	1
14	4278158	Шланг	6
15	4685450	Шланг	2
16	4187329	Уплотнительное кольцо	16
18	4042035	Адаптер	2
18A	970860	Уплотнительное кольцо	1
19	4665712	Клапан словретур	1
21	8124895	Трубка	1
22	8124896	Трубка	1
23	8124897	Трубка	1
24	8124898	Трубка	1
25	8124899	Трубка	1
26	8124900	Трубка	1
27	4645661	Шланг	6
28	4187329	Уплотнительное кольцо	12
30	3120644	Фланец	1
31	4510170	Уплотнительное кольцо	1
32	M342056	Болт с внутренним шестигранником	4
33	3100777	Фланец	1
34	A811050	Уплотнительное кольцо	1
35	M341660	Болт с внутренним шестигранником	4
36	A853300	Угловой штуцер	2
36A	970860	Уплотнительное кольцо	1
38	4724144	Хомут шланга	2
39	J901208	Болт	4
40	A590912	Пружинная шайба	8
41	A590112	Плоская шайба	8
42	J950012	Гайка	8
44	4645250	Хомут трубки	4
45	J271290	Болт с шайбой	8
45A	J901290	Болт	1
45B	J222012	Шайба	1
47	4725439	Самоуплотняющееся соединение	8

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI ZX1800K-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
