Таил шланг детали — HITACHI ZX1800K-3

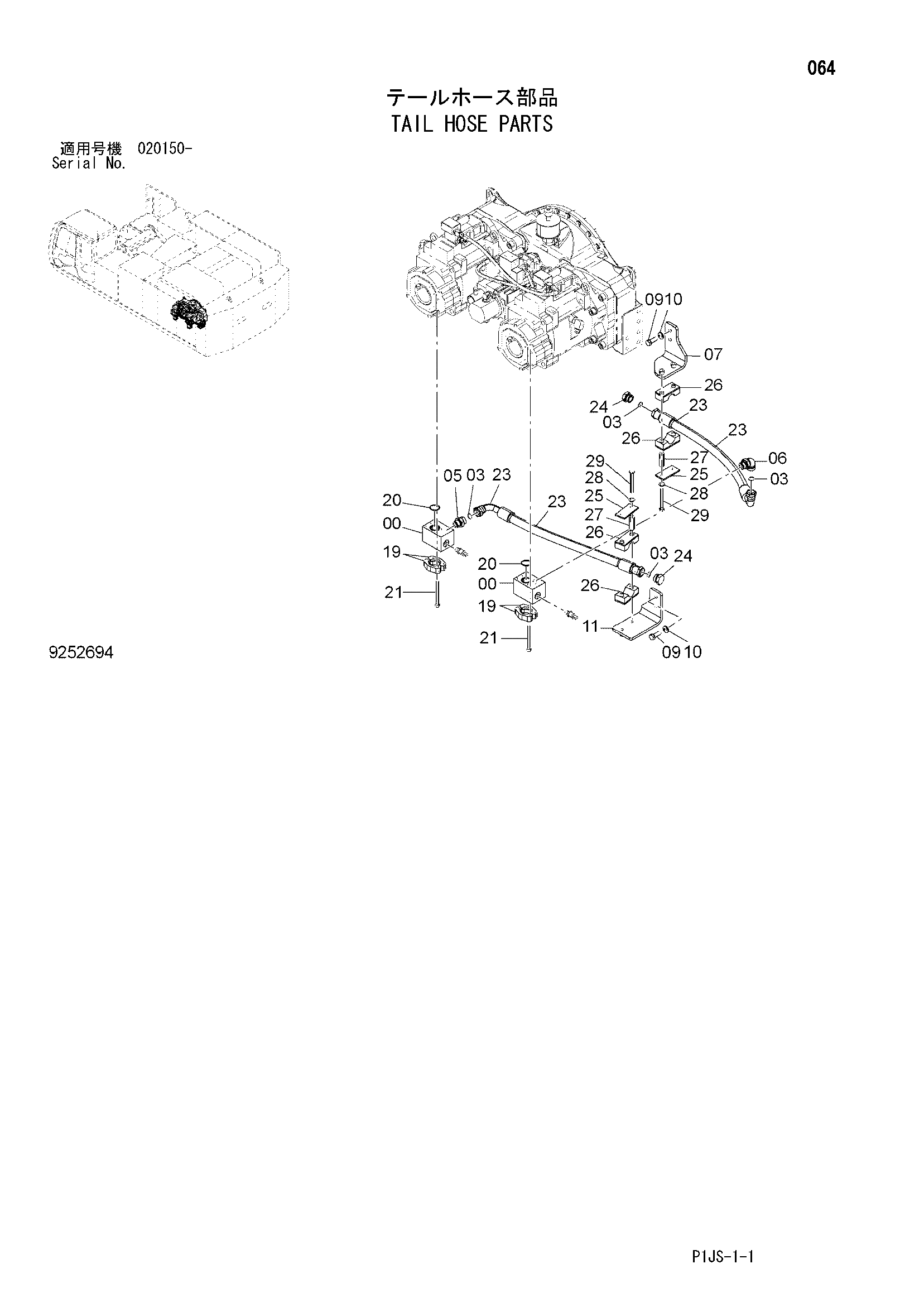

Заводская схема «Таил шланг детали» для HITACHI ZX1800K-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 2052650 | Блок | 2 |
| 03 | 4187328 | Уплотнительное кольцо | 4 |
| 05 | A853188 | Адаптер | 1 |
| 05A | 4506429 | Уплотнительное кольцо | 1 |
| 06 | A853388 | Угловой штуцер | 1 |
| 06A | 4506429 | Уплотнительное кольцо | 1 |
| 07 | 8104117 | Кронштейн | 1 |
| 09 | J901645 | Болт | 4 |
| 10 | J222016 | Шайба | 4 |
| 11 | 8104119 | Кронштейн | 1 |
| 19 | 4075853 | Разъёмный фланец | 4 |
| 20 | 4508805 | Уплотнительное кольцо | 2 |
| 21 | M341202 | Болт | 8 |
| 23 | 4473320 | Шланг | 2 |
| 24 | 4210056 | Пробка | 2 |
| 25 | 4341803 | Пластина | 2 |
| 26 | 4349621 | Хомут шланга | 4 |
| 27 | 4349648 | Проставка | 4 |
| 28 | J222012 | Шайба | 4 |
| 29 | J901202 | Болт | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX1800K-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
