Дренажные трубопроводы (1) — HITACHI ZX1800K-3

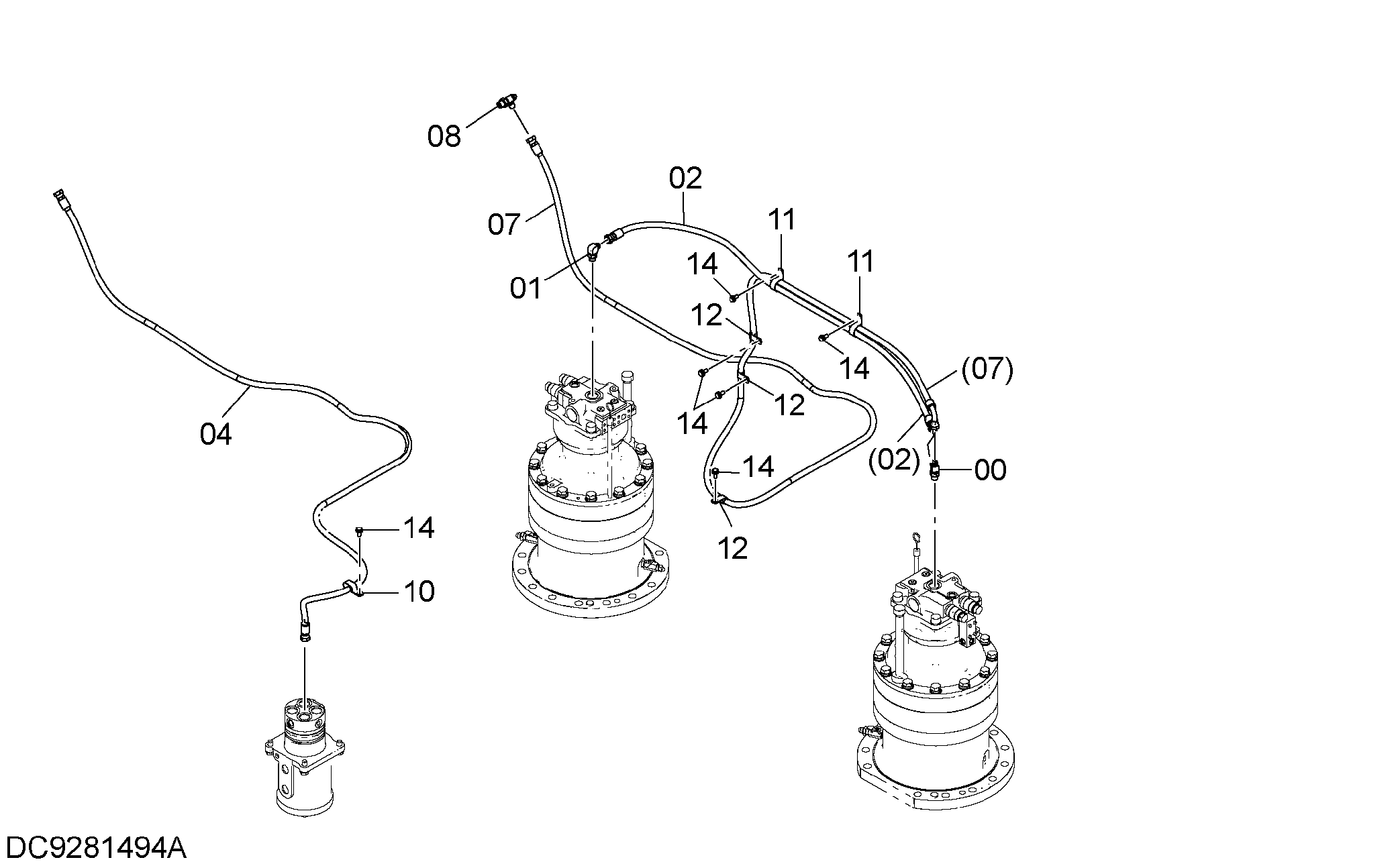

Заводская схема «Дренажные трубопроводы (1)» для HITACHI ZX1800K-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | A852444 | Тройник | 1 |
| 00A | 4506418 | Уплотнительное кольцо | 1 |
| 01 | A852344 | Угловой штуцер | 1 |
| 01A | 4506418 | Уплотнительное кольцо | 1 |
| 02 | 4674746 | Шланг | 1 |
| 04 | 4674748 | Шланг | 1 |
| 07 | 4674747 | Шланг | 1 |
| 08 | A852444 | Тройник | 1 |
| 08A | 4506418 | Уплотнительное кольцо | 1 |
| 10 | 4190266 | Зажим | 1 |
| 11 | 4190291 | Зажим | 2 |
| 12 | 4190277 | Зажим | 3 |
| 14 | J271025 | Болт с шайбой | 6 |
| 14A | J901025 | Болт | 1 |
| 14B | J222010 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX1800K-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
