Основные гидролинии (3-2) — HITACHI ZX1800K-3

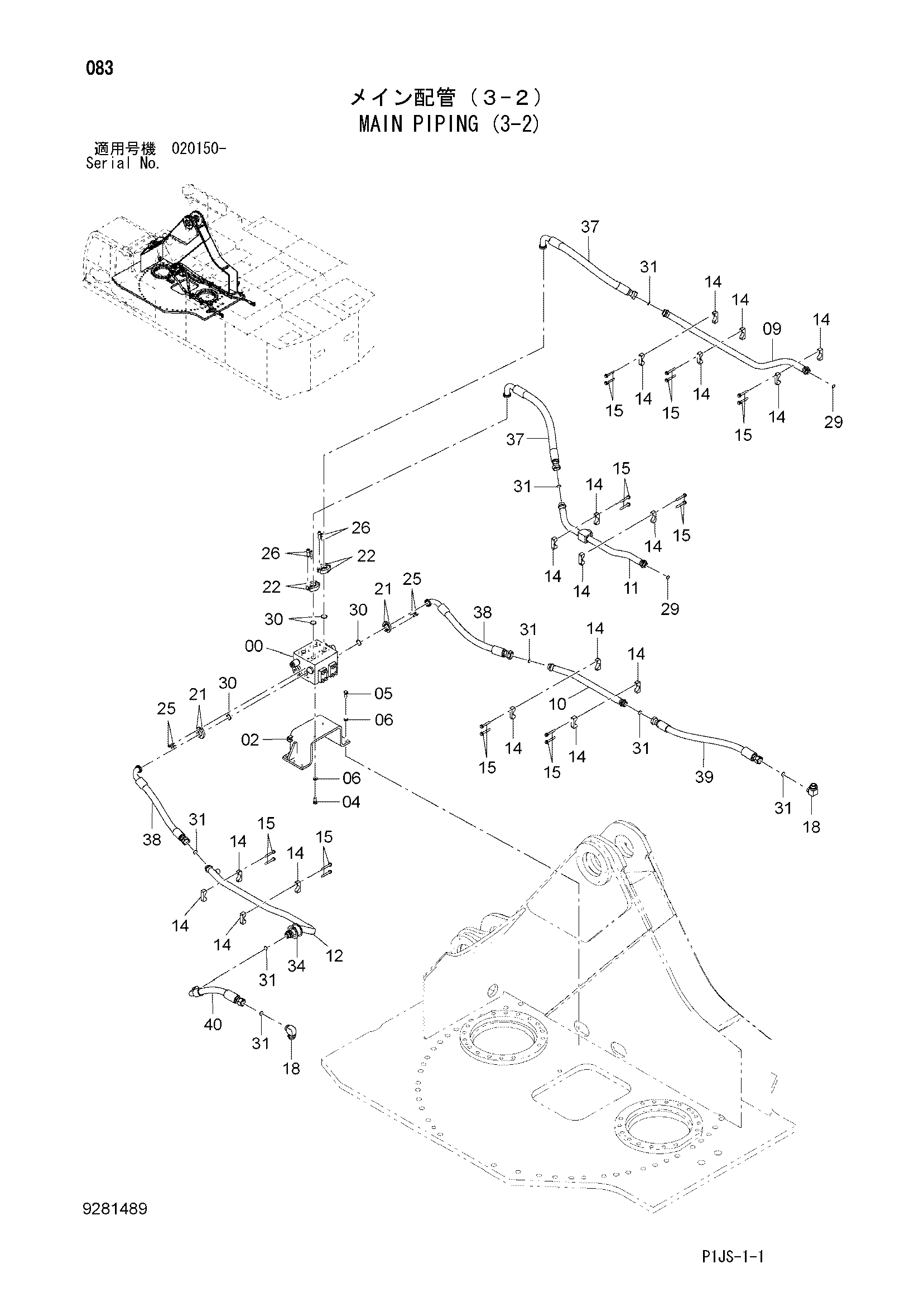

Заводская схема «Основные гидролинии (3-2)» для HITACHI ZX1800K-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4605654 | Гидрораспределитель | 1 |
| 02 | 8110805 | Кронштейн | 1 |
| 04 | J901640 | Болт | 2 |
| 05 | J901645 | Болт | 6 |
| 06 | A590916 | Пружинная шайба | 8 |
| 09 | 8110807 | Трубка | 1 |
| 10 | 8110808 | Трубка | 1 |
| 11 | 8110806 | Трубка | 1 |
| 12 | 7053531 | Трубка | 1 |
| 14 | 4334364 | Хомут трубки | 18 |
| 15 | J271285 | Болт с шайбой | 18 |
| 15A | J901285 | Болт | 1 |
| 15B | J222012 | Шайба | 1 |
| 18 | A853300 | Угловой штуцер | 2 |
| 18A | 970860 | Уплотнительное кольцо | 1 |
| 21 | 4024049 | Разъёмный фланец | 4 |
| 22 | 4089703 | Разъёмный фланец | 4 |
| 25 | M341030 | Болт с внутренним шестигранником | 8 |
| 26 | M341445 | Болт с внутренним шестигранником | 8 |
| 29 | 4187328 | Уплотнительное кольцо | 2 |
| 30 | 4508805 | Уплотнительное кольцо | 4 |
| 31 | 4187329 | Уплотнительное кольцо | 8 |
| 34 | 4206477 | Резиновая втулка | 1 |
| 37 | 4674774 | Шланг | 2 |
| 38 | 4674775 | Шланг | 2 |
| 39 | 4674776 | Шланг | 1 |
| 40 | 4674777 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX1800K-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
