Трубопроводы системы смазки (стрела 5.8m) — HITACHI ZX1800K-3

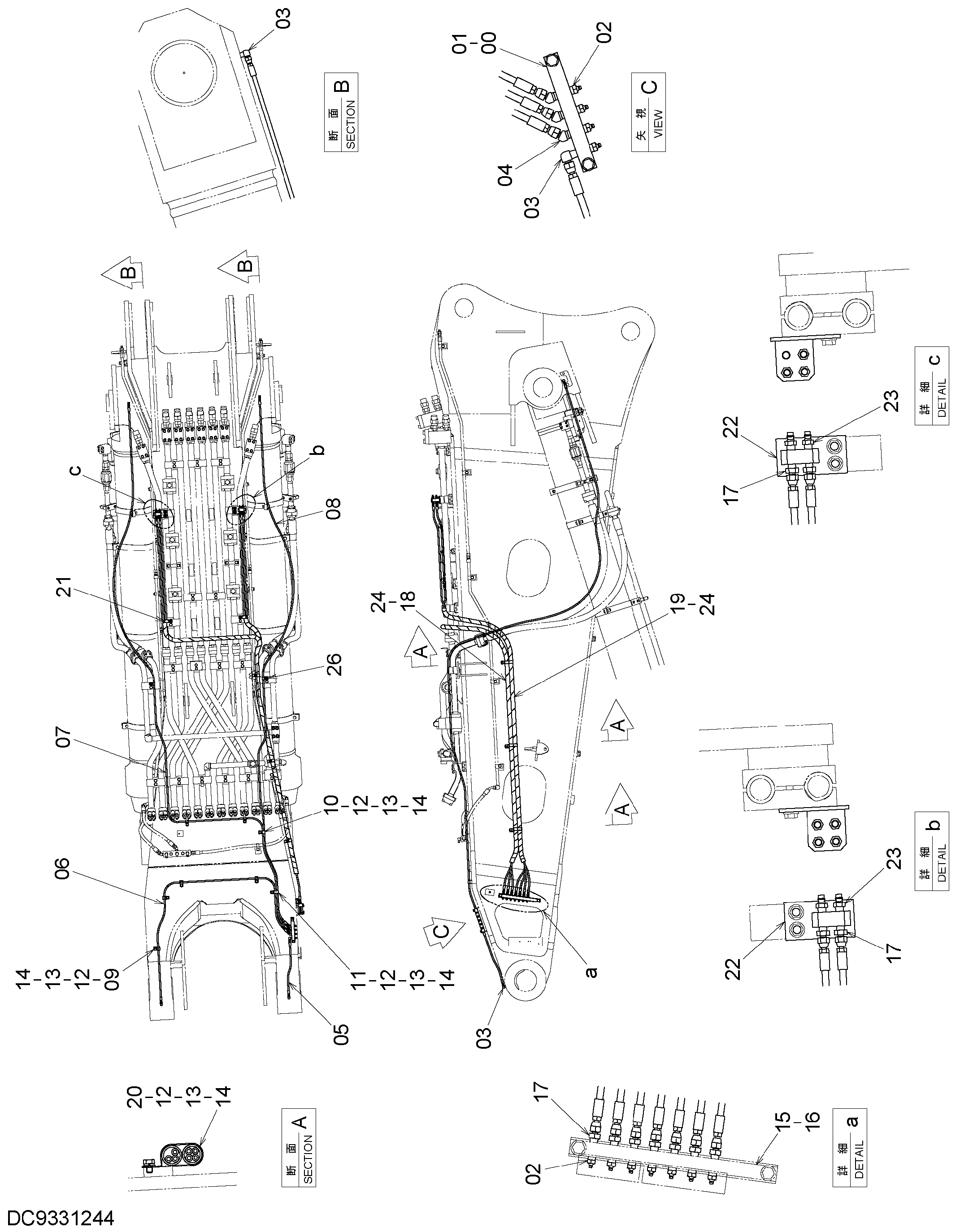

Заводская схема «Трубопроводы системы смазки (стрела 5.8m)» для HITACHI ZX1800K-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4274903 | Блок | 1 |
| 01 | J271040 | Болт с шайбой | 2 |
| 01A | J901040 | Болт | 1 |
| 01B | J222010 | Шайба | 1 |
| 02 | J75482 | Пресс-маслёнка | 11 |
| 03 | 4154656 | Угловой штуцер | 5 |
| 04 | 4154655 | Угловой штуцер | 3 |
| 05 | 4437282 | Шланг | 1 |
| 06 | 4486008 | Шланг | 1 |
| 07 | 4691519 | Шланг | 1 |
| 08 | 4633203 | Шланг | 1 |
| 09 | 4190275 | Зажим | 8 |
| 10 | 4190292 | Зажим | 1 |
| 11 | 4259817 | Зажим | 1 |
| 12 | J901016 | Болт | 11 |
| 13 | A590910 | Пружинная шайба | 11 |
| 14 | A590110 | Плоская шайба | 11 |
| 15 | 4603863 | Блок | 1 |
| 16 | J271260 | Болт с шайбой | 2 |
| 16A | J901260 | Болт | 1 |
| 16B | J222012 | Шайба | 1 |
| 17 | 4154651 | Адаптер | 14 |
| 18 | 4486021 | Шланг | 3 |
| 19 | 4628362 | Шланг | 4 |
| 20 | 4470169 | Зажим | 3 |
| 21 | 4190263 | Зажим | 2 |
| 22 | 9761799 | Блок | 2 |
| 23 | 4613332 | Самоуплотняющееся соединение | 7 |
| 24 | 4487204 | Защитный кожух | 4 |
| 27 | 4629639 | Ленточный зажим | 6 |
| 28 | 4629640 | Ленточный зажим | 6 |
| 29 | 4629641 | Ленточный зажим | 6 |
| 30 | 4629642 | Ленточный зажим | 10 |
| 32 | 4654945 | Ленточный зажим | 7 |
| 34 | 4327293 | Защитный кожух | 30 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX1800K-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
