Гидролинии рабочего оборудования (вставка стрела 3.5m) — HITACHI ZX1800K-3

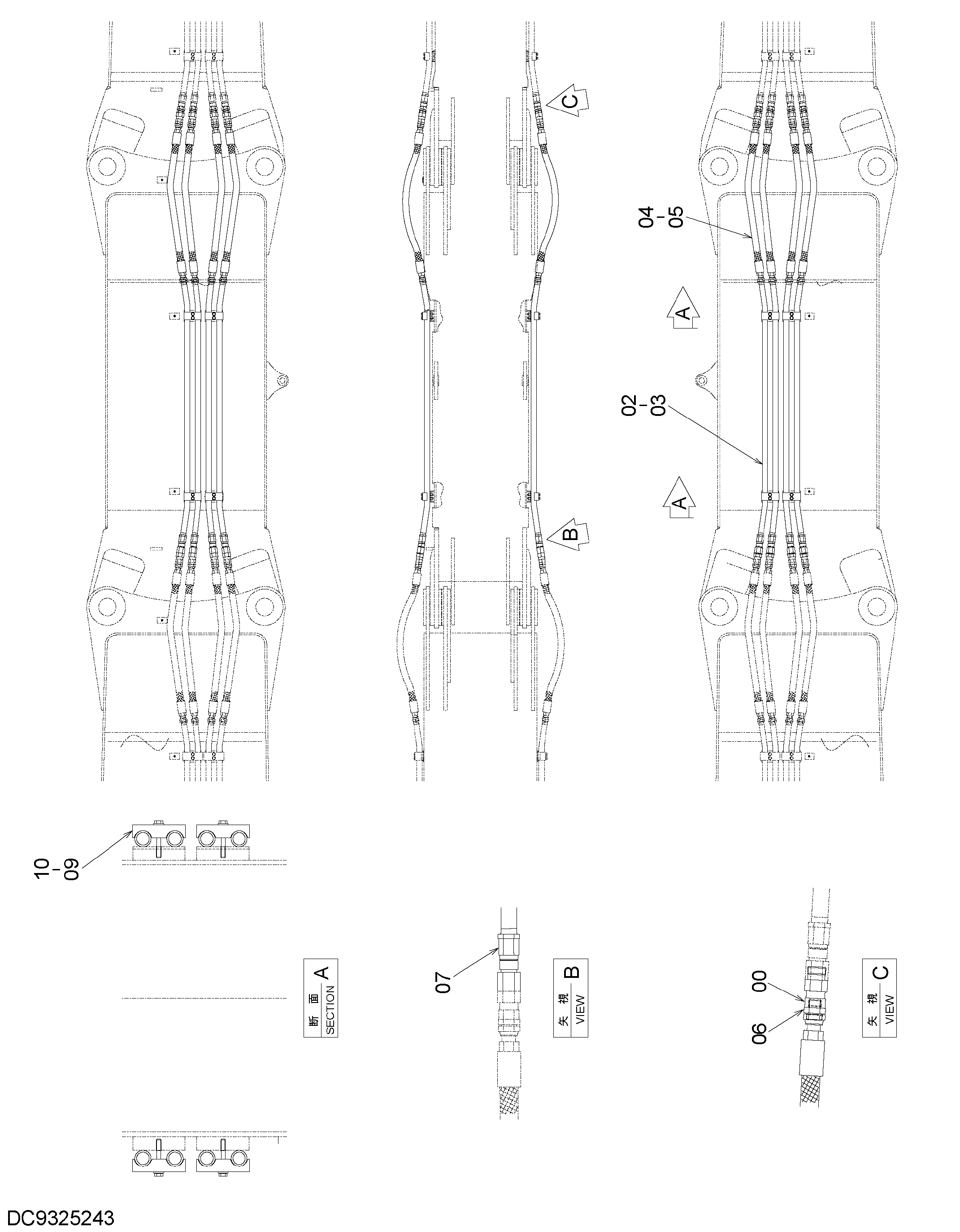

Заводская схема «Гидролинии рабочего оборудования (вставка стрела 3.5m)» для HITACHI ZX1800K-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4725438 | Самоуплотняющееся соединение | 8 |
| 02 | 4506429 | Уплотнительное кольцо | 8 |
| 03 | 9773448 | Трубка | 8 |
| 04 | 4187329 | Уплотнительное кольцо | 16 |
| 05 | 4685450 | Шланг | 8 |
| 06 | A853180 | Адаптер | 8 |
| 06A | 4506429 | Уплотнительное кольцо | 1 |
| 07 | 4725439 | Самоуплотняющееся соединение | 8 |
| 09 | 4645251 | Хомут трубки | 8 |
| 10 | J271290 | Болт с шайбой | 16 |
| 10A | J901290 | Болт | 1 |
| 10B | J222012 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX1800K-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
