Крышка двигателя — HITACHI ZX1800K-3

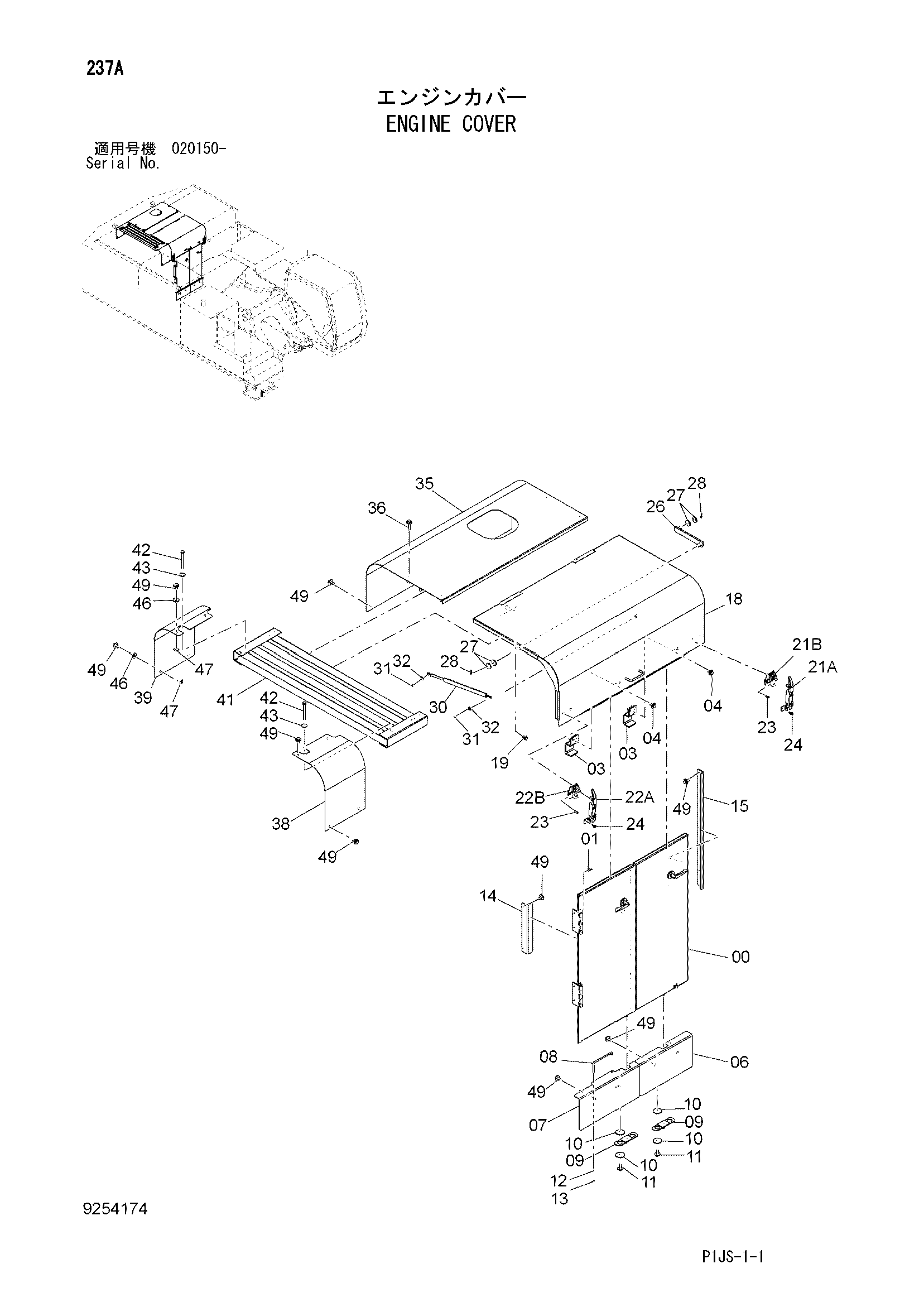

Заводская схема «Крышка двигателя» для HITACHI ZX1800K-3. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	J260825	Болт с шайбой	4
01A	J900825	Болт	1
01B	A590108	Плоская шайба	1
03	8101624	Ограничитель	2
04	J281230	Болт с шайбой	4
04A	J901230	Болт	1
04B	4249324	Шайба	1
06	7049113	Крышка	1
07	7049185	Крышка	1
08	4642061	Стойка	1
09	9764871	Замок	2
10	4090200	Шайба	8
11	J281235	Болт с шайбой	4
11A	J901235	Болт	1
11B	4249324	Шайба	1
12	A590108	Плоская шайба	1
13	4022697	Стопорный палец	1
14	4641928	Пластина	1
15	3106182	Пластина	1
18	7049205	Крышка	1
19	J271025	Болт с шайбой	6
19A	J901025	Болт	1
19B	J222010	Шайба	1
21	4361438	Защёлка	1
21A	3074568	Защёлка	1
21B	3021131	Анкхор	1
22	4231750	Защёлка	1
22A	3044290	Защёлка	1
22B	3021131	Анкхор	1
23	J260825	Болт с шайбой	4
23A	J900825	Болт	1
23B	A590108	Плоская шайба	1
24	J460820	Винт с шайбой	4
26	9764980	Стойка	1
27	4087197	Шайба	4
28	4022701	Стопорный палец	2
30	4344047	Гидроцилиндр	1
31	4022697	Стопорный палец	2
32	A590108	Плоская шайба	2
35	7049147	Крышка	1
36	J281260	Болт с шайбой	4
36A	J901260	Болт	1
36B	4249324	Шайба	1
38	3106074	Крышка	1
39	3106075	Крышка	1
41	7049010	Воздуховод	1
42	J901202	Болт	4
43	4249324	Шайба	4
49	J281230	Болт с шайбой	21
49A	J901230	Болт	1
49B	4249324	Шайба	1
46	4338575	Плоская шайба	4
47	4660870	Регулировочная шайба 4.5mm	2

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI ZX1800K-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
