Вставка стрела палец — HITACHI ZX1800K-3

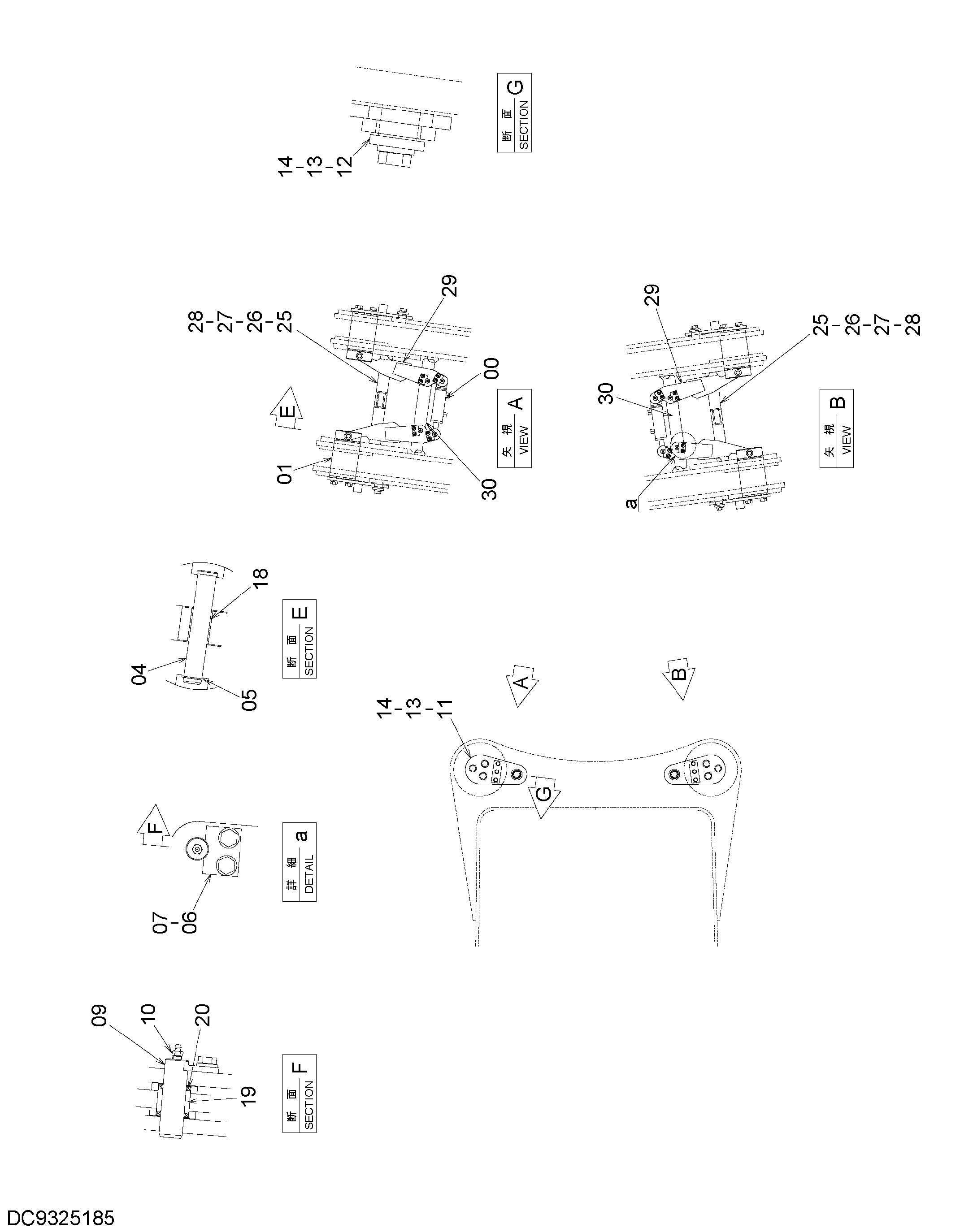

Заводская схема «Вставка стрела палец» для HITACHI ZX1800K-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4670986 | Гидроцилиндр | 2 |
| 01 | 3121429 | Палец | 4 |
| 04 | YA00011018 | Палец | 4 |
| 05 | J281025 | Болт с шайбой | 4 |
| 05A | J901025 | Болт | 1 |
| 05B | 4486055 | Шайба | 1 |
| 06 | 4388385 | Пластина | 8 |
| 07 | J271020 | Болт с шайбой | 16 |
| 07A | J901020 | Болт | 1 |
| 07B | J222010 | Шайба | 1 |
| 09 | 4709255 | Палец | 8 |
| 10 | J75481 | Пресс-маслёнка | 8 |
| 11 | 8125591 | Ограничитель | 4 |
| 12 | 4726024 | Пластина | 4 |
| 13 | J922050 | Болт | 16 |
| 14 | J222020 | Шайба | 16 |
| 18 | 4075781 | Втулка | 8 |
| 19 | 4359442 | Втулка | 4 |
| 20 | 4359719 | Пылезащитное уплотнение | 8 |
| 25 | YA40002342 | Ограничитель | 2 |
| 26 | 4725419 | Регулировочная шайба | 4 |
| 27 | 4725420 | Регулировочная шайба | 12 |
| 28 | J271225 | Болт с шайбой | 8 |
| 28A | J901225 | Болт | 1 |
| 28B | J222012 | Шайба | 1 |
| 29 | YA40002343 | Рычаг | 4 |
| 30 | YA40002344 | Тяга | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX1800K-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
