Аккумулятор крышка — HITACHI ZX1800K-3

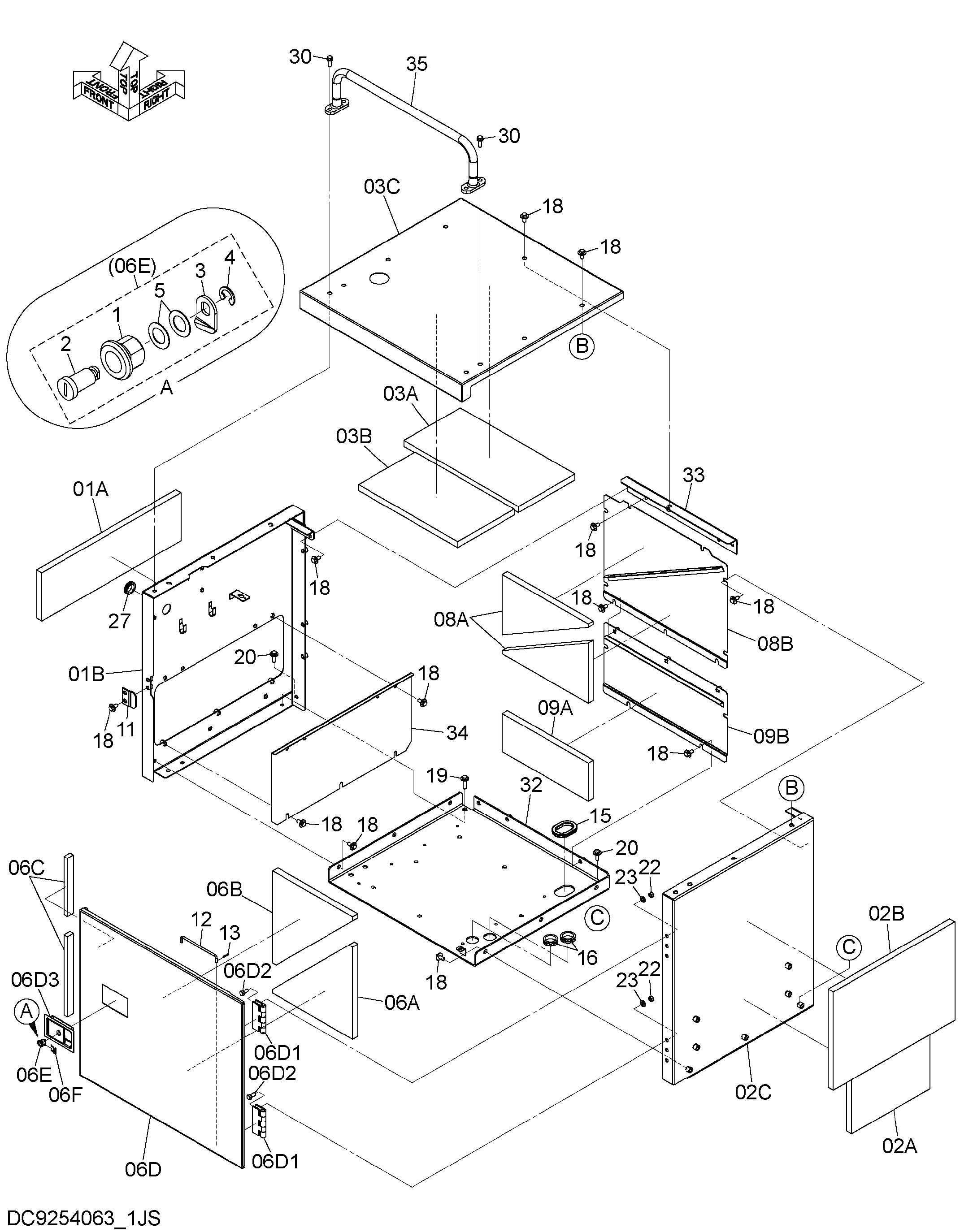

Заводская схема «Аккумулятор крышка» для HITACHI ZX1800K-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 7049168 | Крышка | 1 |
| 01A | 4718892 | Резиновая прокладка | 1 |
| 01B | 7059671 | Крышка | 1 |
| 02 | 7049169 | Крышка | 1 |
| 02A | 4718896 | Резиновая прокладка | 1 |
| 02B | 4718897 | Резиновая прокладка | 1 |
| 02C | 7059677 | Крышка | 1 |
| 03 | 7050136 | Крышка | 1 |
| 03A | 4718933 | Резиновая прокладка | 1 |
| 03B | 4718934 | Резиновая прокладка | 1 |
| 03C | 7059701 | Крышка | 1 |
| 06 | 7048682 | Дверь | 1 |
| 06A | 4719129 | Резиновая прокладка | 1 |
| 06B | 4719128 | Резиновая прокладка | 1 |
| 06C | 4719130 | Резиновая прокладка | 2 |
| 06D | 7059735 | Дверь | 1 |
| 06D1 | 4639668 | Петля | 2 |
| 06D2 | J901230 | Болт | 6 |
| 06D3 | 4409447 | Замок | 1 |
| 06E | 4409396 | Гидроцилиндр. блокировка | 1 |
| 06E1 | 4461339 | Корпус | 1 |
| 06E2 | 4461338 | Шпонка | 1 |
| 06E3 | 4461340 | Пластина | 1 |
| 06E4 | 4461337 | Кольцо | 1 |
| 06E5 | 4461341 | Шайба | 2 |
| 06Ｆ | 4461342 | Зажим | 1 |
| 08 | 8103946 | Крышка | 1 |
| 08A | 4718911 | Резиновая прокладка | 2 |
| 08B | 8123503 | Крышка | 1 |
| 09 | 8100481 | Крышка | 1 |
| 09A | 4719288 | Резиновая прокладка | 1 |
| 09B | 8123512 | Крышка | 1 |
| 11 | 4640646 | Ограничитель | 1 |
| 12 | 4341788 | Стойка | 1 |
| 13 | 4022697 | Стопорный палец | 1 |
| 15 | 4340404 | Резиновая втулка | 1 |
| 16 | 4209294 | Резиновая втулка | 2 |
| 18 | J281230 | Болт с шайбой | 36 |
| 18A | J901230 | Болт | 1 |
| 18B | 4249324 | Шайба | 1 |
| 19 | J281250 | Болт с шайбой | 3 |
| 19A | J901250 | Болт | 1 |
| 19B | 4249324 | Шайба | 1 |
| 20 | J281240 | Болт с шайбой | 5 |
| 20A | J901240 | Болт | 1 |
| 20B | 4249324 | Шайба | 1 |
| 22 | J950012 | Гайка | 6 |
| 23 | J222012 | Шайба | 6 |
| 27 | 4210485 | Резиновая втулка | 1 |
| 30 | J271240 | Болт с шайбой | 4 |
| 30A | J901240 | Болт | 1 |
| 30B | J222012 | Шайба | 1 |
| 32 | 7049167 | Крышка | 1 |
| 33 | 8101652 | Опора | 1 |
| 34 | 3107730 | Крышка | 1 |
| 35 | 8104528 | Поручень | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX1800K-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
