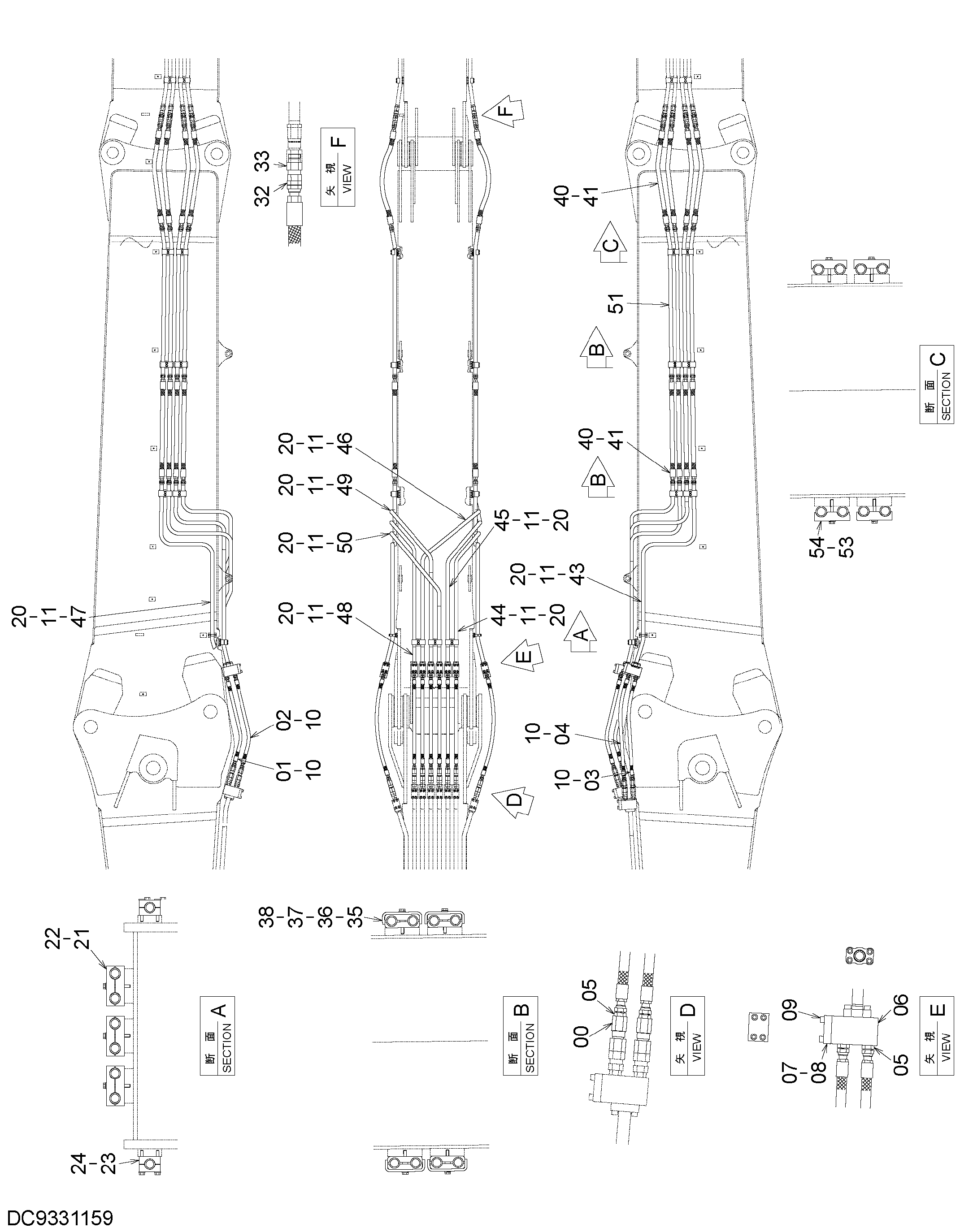

Гидролинии рабочего оборудования (адаптер стрела 6.7m) — HITACHI ZX1800K-3

Заводская схема «Гидролинии рабочего оборудования (адаптер стрела 6.7m)» для HITACHI ZX1800K-3. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	4725439	Самоуплотняющееся соединение	16
01	4286814	Шланг	6
02	4275675	Шланг	6
03	4250888	Шланг	2
04	4250898	Шланг	2
05	A853188	Адаптер	32
05A	4506429	Уплотнительное кольцо	1
06	3119810	Блок	8
07	4510169	Уплотнительное кольцо	8
08	4091297	Крышка	8
09	M341650	Болт с внутренним шестигранником	32
10	4187328	Уплотнительное кольцо	32
11	4510169	Уплотнительное кольцо	8
20	M341650	Болт с внутренним шестигранником	32
21	4732560	Хомут трубки	6
22	J271200	Болт с шайбой	6
22A	J901200	Болт	1
22B	J222012	Шайба	1
23	4334364	Хомут трубки	4
24	J271290	Болт с шайбой	4
24A	J901290	Болт	1
24B	J222012	Шайба	1
32	A853180	Адаптер	8
32A	4506429	Уплотнительное кольцо	1
33	4725438	Самоуплотняющееся соединение	8
35	4304481	Хомут трубки	8
36	4337125	Хомут	16
37	4304539	Проставка	16
38	J271290	Болт с шайбой	16
38A	J901290	Болт	1
38B	J222012	Шайба	1
40	4187329	Уплотнительное кольцо	32
41	4685450	Шланг	16
43	8128207	Трубка	1
44	8128208	Трубка	1
45	8128209	Трубка	1
46	8128210	Трубка	1
47	8128211	Трубка	1
48	8128212	Трубка	1
49	8128213	Трубка	1
50	8128214	Трубка	1
51	9774453	Трубка	8
53	4645251	Хомут трубки	4
54	J271290	Болт с шайбой	8
54A	J901290	Болт	1
54B	J222012	Шайба	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI ZX1800K-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
