Электрический деталь (наклон кабина) — HITACHI ZX1800K-3

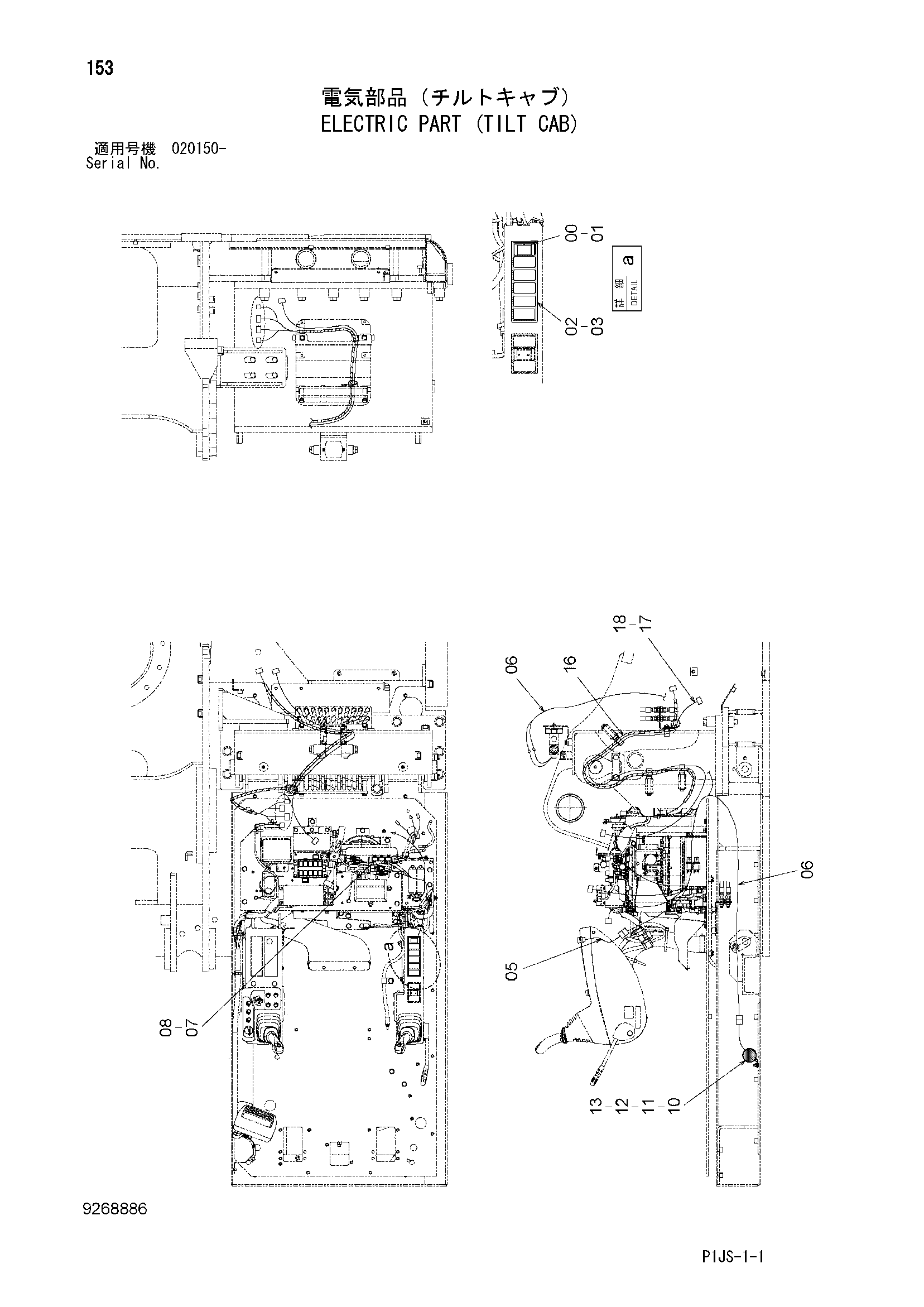

Заводская схема «Электрический деталь (наклон кабина)» для HITACHI ZX1800K-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4659767 | Выключатель | 1 |
| 01 | 4660456 | Информационная табличка | 1 |
| 02 | 2053295 | Корпус(6) | 1 |
| 03 | 4620283 | Колпачок | 5 |
| 05 | 4660302 | Жгут проводов | 1 |
| 06 | 3108857 | Жгут проводов | 1 |
| 07 | 4414207 | Реле | 3 |
| 08 | J460616 | Винт с шайбой | 3 |
| 10 | 4110293 | Зуммер | 1 |
| 11 | A590108 | Плоская шайба | 1 |
| 12 | A590908 | Пружинная шайба | 1 |
| 13 | M500807 | Гайка | 1 |
| 16 | 1033702 | Жгут проводов | 1 |
| 17 | 4660414 | Жгут проводов | 2 |
| 18 | 4660416 | Жгут проводов | 1 |
| 21 | 4055312 | Ленточный зажим | 15 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX1800K-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
