Палец оператионал трубопроводы (основной) — HITACHI ZX1800K-3

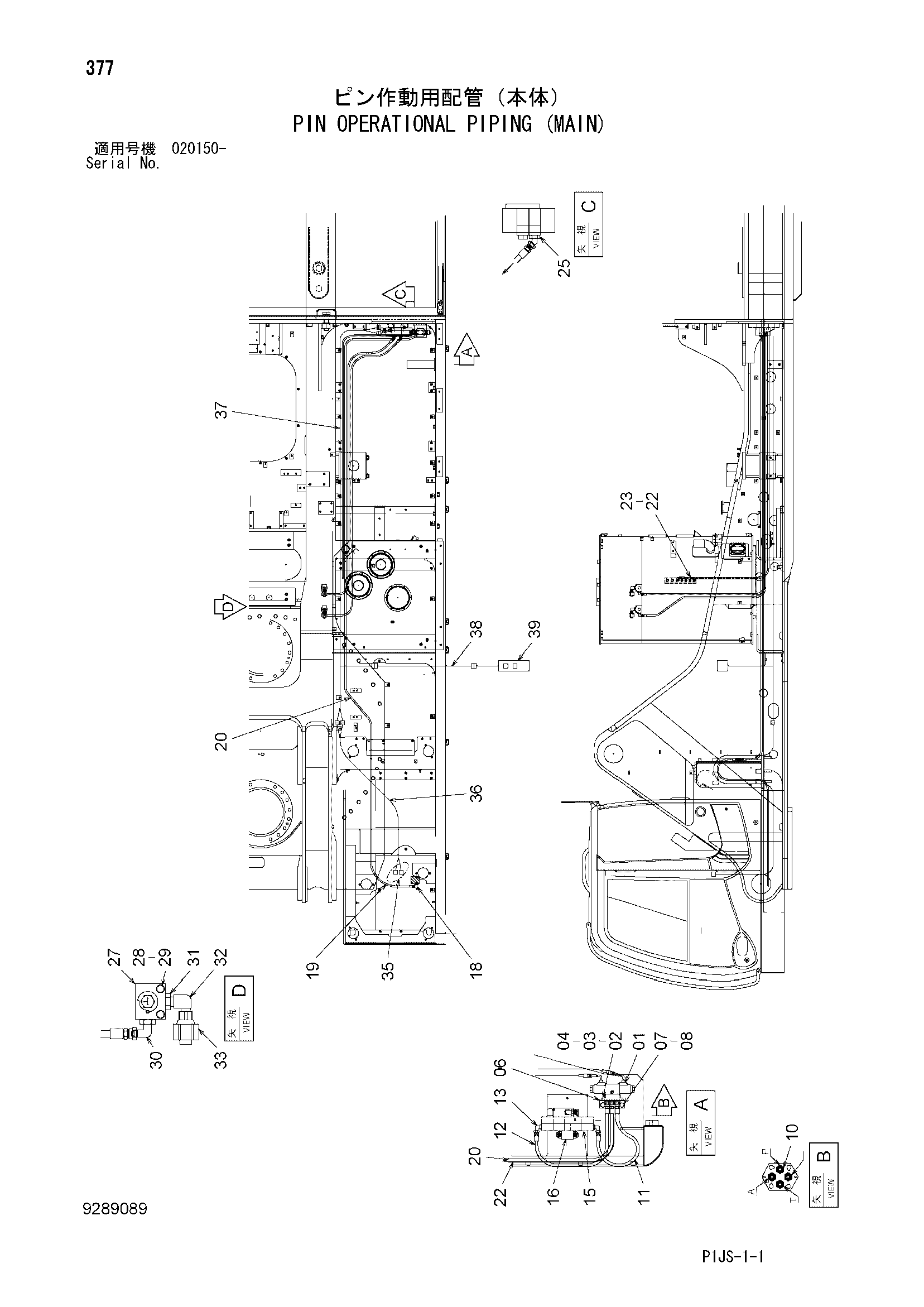

Заводская схема «Палец оператионал трубопроводы (основной)» для HITACHI ZX1800K-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4350150 | Электромагнитный клапан | 1 |
| 02 | M340625 | Болт с внутренним шестигранником | 2 |
| 03 | M500605 | Гайка | 2 |
| 04 | A590906 | Пружинная шайба | 2 |
| 06 | 4291461 | Кронштейн | 1 |
| 07 | J901220 | Болт | 2 |
| 08 | A590912 | Пружинная шайба | 2 |
| 10 | 4215650 | Адаптер | 4 |
| 11 | 4634369 | Шланг | 1 |
| 12 | 4644363 | Шланг | 1 |
| 13 | A852323 | Угловой штуцер | 2 |
| 13A | 957366 | Уплотнительное кольцо | 1 |
| 15 | 4300496 | Гидрораспределитель | 1 |
| 16 | 4381291 | Крышка | 1 |
| 18 | A852433 | Тройник | 1 |
| 18A | 4509180 | Уплотнительное кольцо | 1 |
| 19 | 4649212 | Шланг | 1 |
| 20 | 4648957 | Шланг | 1 |
| 22 | 4629999 | Шланг | 1 |
| 23 | A852333 | Угловой штуцер | 1 |
| 23A | 4509180 | Уплотнительное кольцо | 1 |
| 25 | 4200474 | Угловой штуцер | 2 |
| 25A | 4506418 | Уплотнительное кольцо | 1 |
| 27 | 4340948 | Клапан селектор | 2 |
| 28 | J900870 | Болт | 2 |
| 29 | A590908 | Пружинная шайба | 2 |
| 30 | 4200471 | Угловой штуцер | 2 |
| 30A | 4506418 | Уплотнительное кольцо | 1 |
| 31 | 4142256 | Адаптер | 2 |
| 31A | 4506418 | Уплотнительное кольцо | 1 |
| 32 | 94-0631 | Угловой штуцер | 2 |
| 33 | 4188602 | Клапан словретер | 2 |
| 35 | 4436534 | Реле | 2 |
| 36 | 3111956 | Жгут проводов | 1 |
| 37 | 3111955 | Жгут проводов | 1 |
| 38 | 4679509 | Жгут проводов | 1 |
| 39 | 4682665 | Выключатель подвесной | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX1800K-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
