Дверь в сборе — HITACHI ZX1800K-3

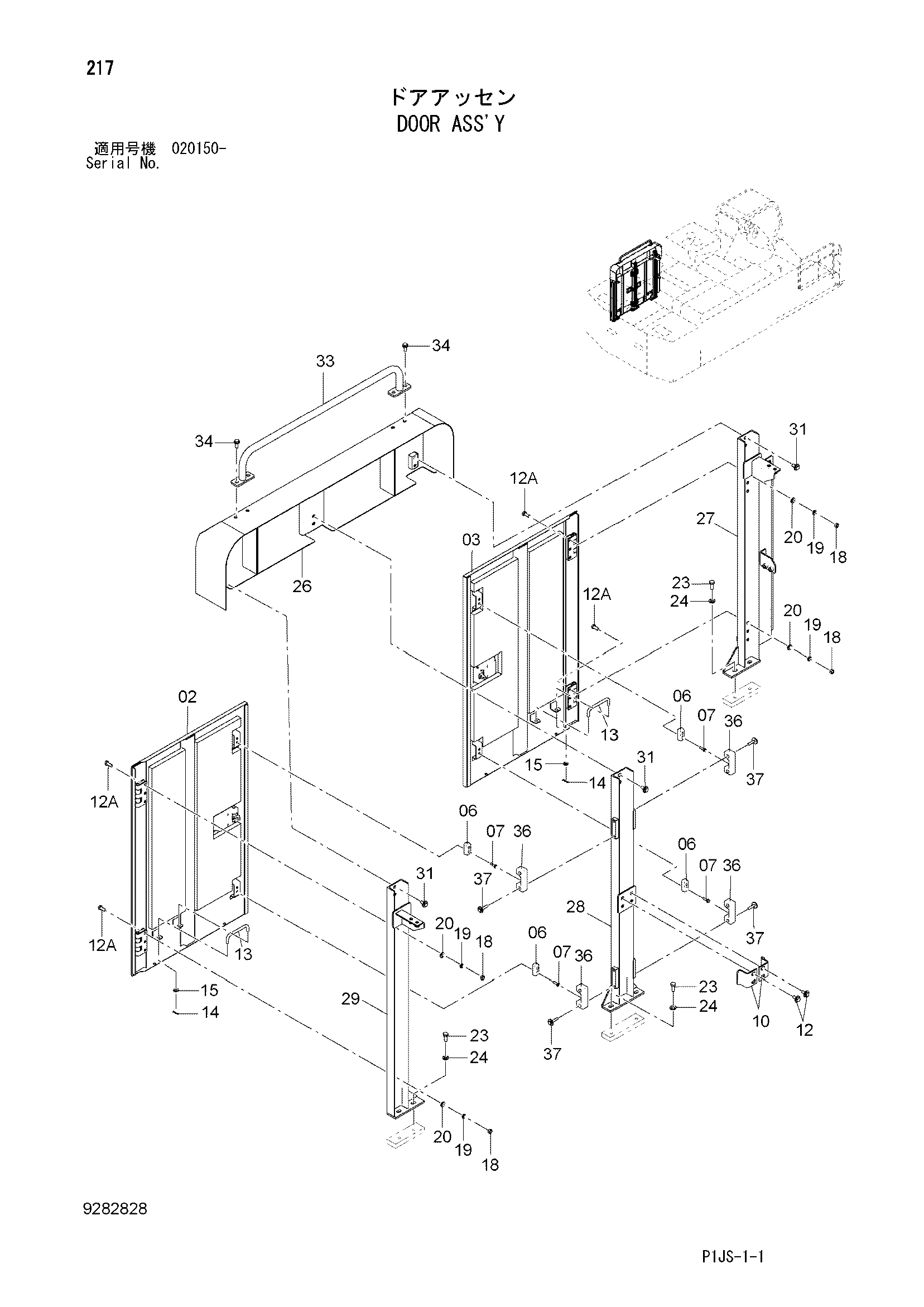

Заводская схема «Дверь в сборе» для HITACHI ZX1800K-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | 6023986 | Дверь | 1 |
| 03 | 6023985 | Дверь | 1 |
| 06 | 4626289 | Ограничитель | 4 |
| 07 | J260835 | Болт с шайбой | 8 |
| 07A | J900835 | Болт | 1 |
| 07B | A590108 | Плоская шайба | 1 |
| 10 | 4652298 | Ограничитель | 2 |
| 12 | J281230 | Болт с шайбой | 4 |
| 12A | J901230 | Болт | 1 |
| 12B | 4249324 | Шайба | 1 |
| 13 | 4652297 | Стойка | 2 |
| 14 | 4022699 | Стопорный палец | 2 |
| 15 | A590112 | Плоская шайба | 2 |
| 18 | J950012 | Гайка | 12 |
| 19 | A590912 | Пружинная шайба | 12 |
| 20 | J222012 | Шайба | 12 |
| 23 | J921435 | Болт | 6 |
| 24 | J222014 | Шайба | 6 |
| 26 | 6025848 | Крышка | 1 |
| 27 | 7050429 | Опора | 1 |
| 28 | 7050430 | Опора | 1 |
| 29 | 7050431 | Опора | 1 |
| 31 | J281230 | Болт с шайбой | 6 |
| 31A | J901230 | Болт | 1 |
| 31B | 4249324 | Шайба | 1 |
| 33 | 8101625 | Поручень | 1 |
| 34 | J271235 | Болт с шайбой | 4 |
| 34A | J901235 | Болт | 1 |
| 34B | J222012 | Шайба | 1 |
| 36 | 4654749 | Ограничитель | 4 |
| 37 | J281050 | Болт с шайбой | 8 |
| 37A | J901050 | Болт | 1 |
| 37B | 4486055 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX1800K-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
