Пилотные гидролинии (удлинитель) — HITACHI ZX1800K-3

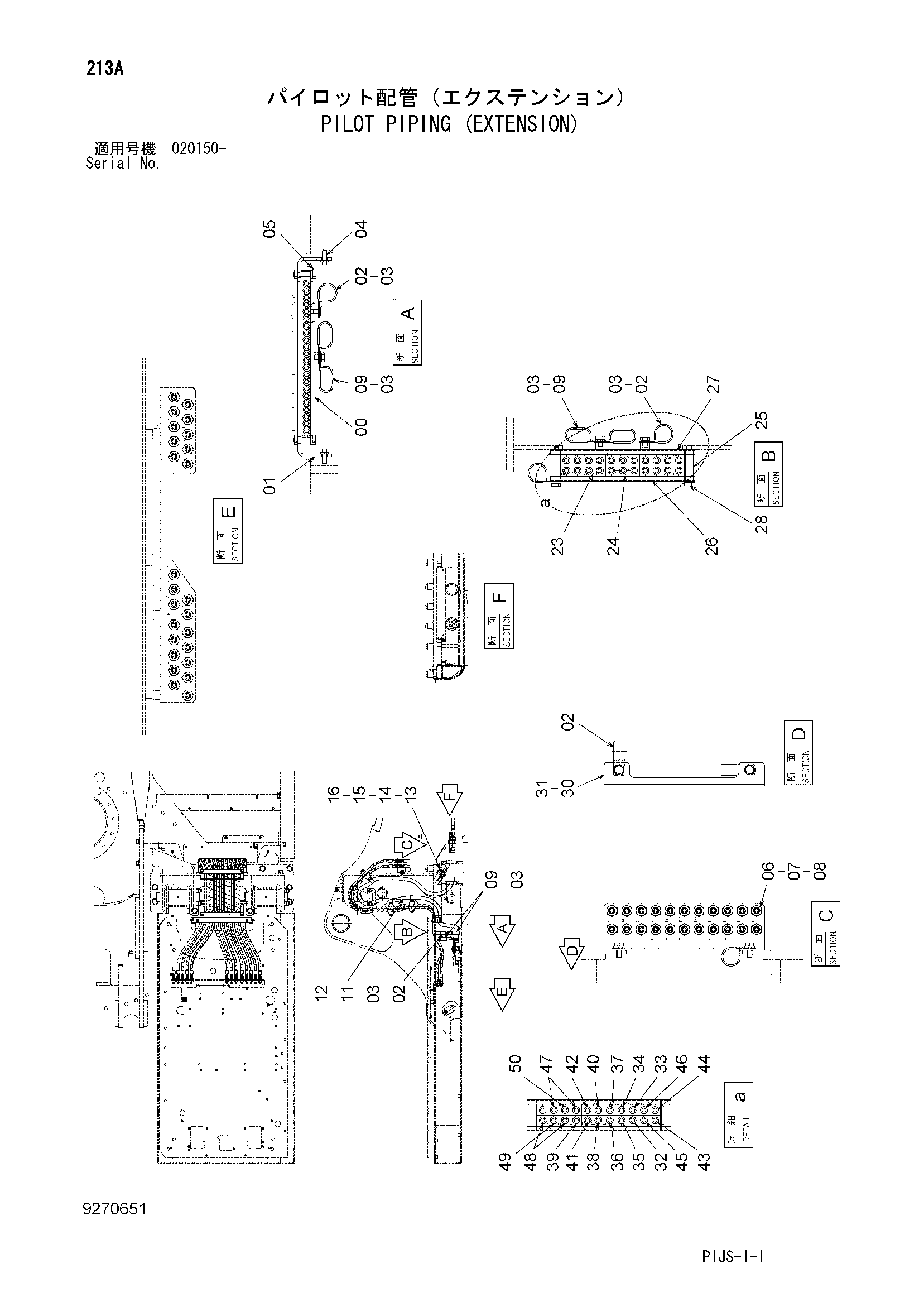

Заводская схема «Пилотные гидролинии (удлинитель)» для HITACHI ZX1800K-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 9761706 | Хомут шланга | 1 |
| 01 | 9761707 | Кронштейн | 1 |
| 02 | 4190264 | Зажим | 7 |
| 03 | J271016 | Болт с шайбой | 16 |
| 03A | J901016 | Болт | 1 |
| 03B | J222010 | Шайба | 1 |
| 04 | J271025 | Болт с шайбой | 2 |
| 04A | J901025 | Болт | 1 |
| 04B | J222010 | Шайба | 1 |
| 05 | J271040 | Болт с шайбой | 2 |
| 05A | J901040 | Болт | 1 |
| 05B | J222010 | Шайба | 1 |
| 06 | 4202532 | Адаптер | 22 |
| 07 | A590914 | Пружинная шайба | 22 |
| 08 | 4202531 | Гайка | 22 |
| 09 | 4192034 | Зажим | 12 |
| 11 | 4661742 | Шланг | 1 |
| 12 | 4661745 | Шланг | 1 |
| 13 | 4486647 | Водяной шланг | 1 |
| 14 | 4486648 | Водяной шланг | 1 |
| 15 | 4347396 | Соединение трубка | 2 |
| 16 | 4514699 | Хомут шланга | 4 |
| 18 | 4327293 | Защитный кожух | 50 |
| 19 | 4202532 | Адаптер | 22 |
| 20 | A590914 | Пружинная шайба | 22 |
| 21 | 4202531 | Гайка | 22 |
| 23 | 4658106 | Резиновая прокладка | 12 |
| 24 | 4658107 | Резиновая прокладка | 6 |
| 25 | 9767057 | Кронштейн | 6 |
| 26 | 4341877 | Хомут шланга | 3 |
| 27 | 9767054 | Хомут шланга | 3 |
| 28 | J271080 | Болт с шайбой | 6 |
| 28A | J901080 | Болт | 1 |
| 28B | J222010 | Шайба | 1 |
| 30 | 3109194 | Кронштейн | 1 |
| 31 | J271025 | Болт с шайбой | 2 |
| 31A | J901025 | Болт | 1 |
| 31B | J222010 | Шайба | 1 |
| 32 | 4662606 | Шланг | 1 |
| 33 | 4662607 | Шланг | 1 |
| 34 | 4662608 | Шланг | 1 |
| 35 | 4662609 | Шланг | 1 |
| 36 | 4662610 | Шланг | 1 |
| 37 | 4662611 | Шланг | 1 |
| 38 | 4608035 | Шланг | 1 |
| 39 | 4662602 | Шланг | 1 |
| 40 | 4662603 | Шланг | 1 |
| 41 | 4662604 | Шланг | 1 |
| 42 | 4662605 | Шланг | 1 |
| 43 | 4465553 | Шланг | 1 |
| 44 | 4606834 | Шланг | 1 |
| 45 | 4606835 | Шланг | 1 |
| 46 | 4447633 | Шланг | 1 |
| 47 | 4662664 | Шланг | 2 |
| 48 | 4451212 | Шланг | 2 |
| 49 | 4476949 | Шланг | 1 |
| 50 | 4662665 | Шланг | 1 |
| 53 | 4254202 | Виниловый шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX1800K-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
