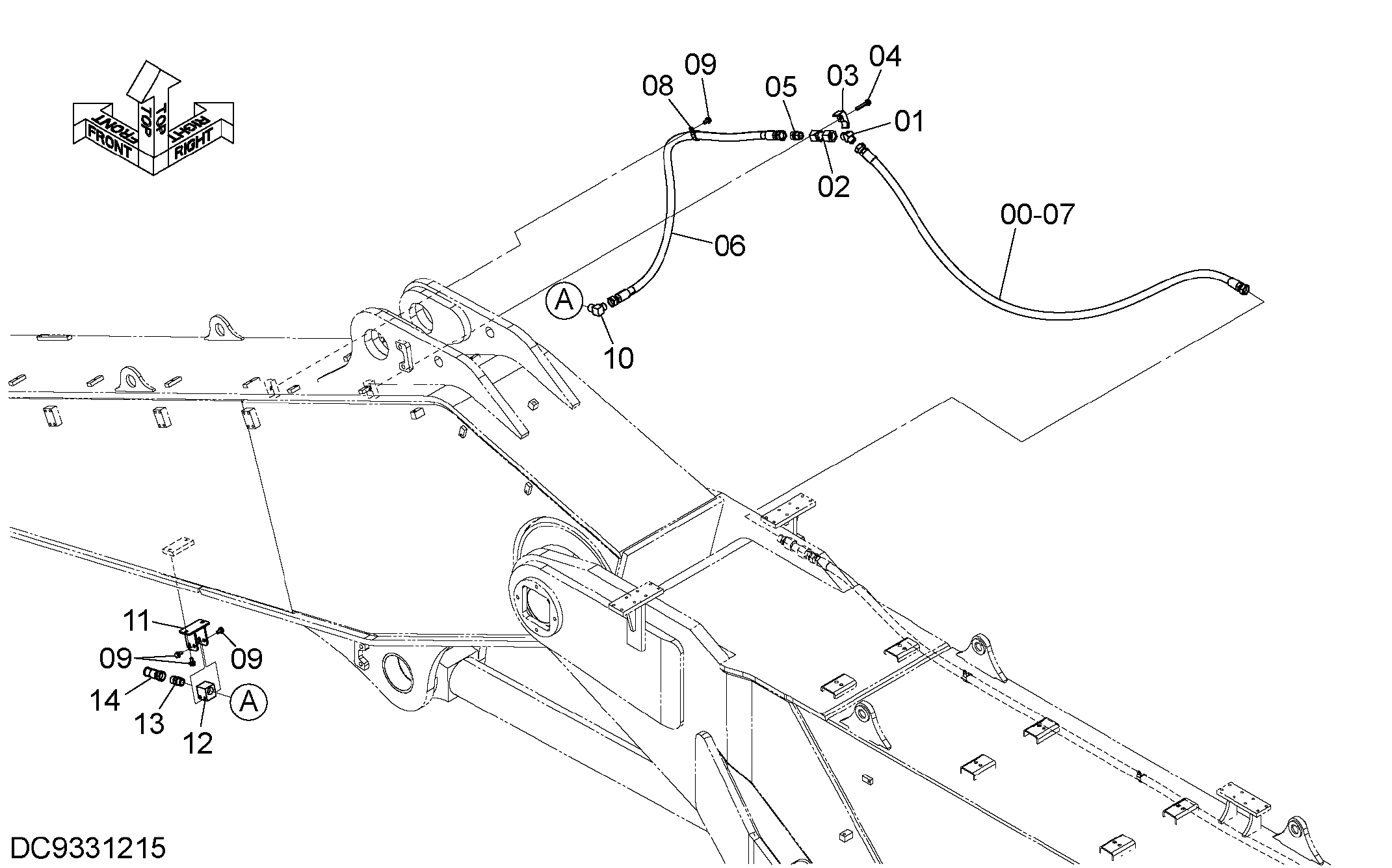

Водяные трубопроводы (рукоять 5.5m) — HITACHI ZX1800K-3
Заводская схема «Водяные трубопроводы (рукоять 5.5m)» для HITACHI ZX1800K-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4732601 | Шланг | 1 |
| 01 | 94-1505 | Угловой штуцер | 1 |
| 02 | 4610917 | Трубка | 1 |
| 03 | 4190127 | Хомут трубки | 1 |
| 04 | J271270 | Болт с шайбой | 1 |
| 04A | J901270 | Болт | 1 |
| 04B | J222012 | Шайба | 1 |
| 05 | 94-1305 | Адаптер | 1 |
| 06 | 4312097 | Шланг | 1 |
| 07 | 4327294 | Защитный кожух | 4 |
| 08 | 4190264 | Зажим | 1 |
| 09 | J271225 | Болт с шайбой | 7 |
| 09A | J901225 | Болт | 1 |
| 09B | J222012 | Шайба | 1 |
| 10 | 94-1405 | Угловой штуцер | 1 |
| 11 | 8101694 | Кронштейн | 1 |
| 12 | 4615170 | Блок | 1 |
| 13 | 94-1705 | Адаптер | 1 |
| 14 | 4648124 | Форсунка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX1800K-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
