Лубрикатор короб — HITACHI ZX1800K-3

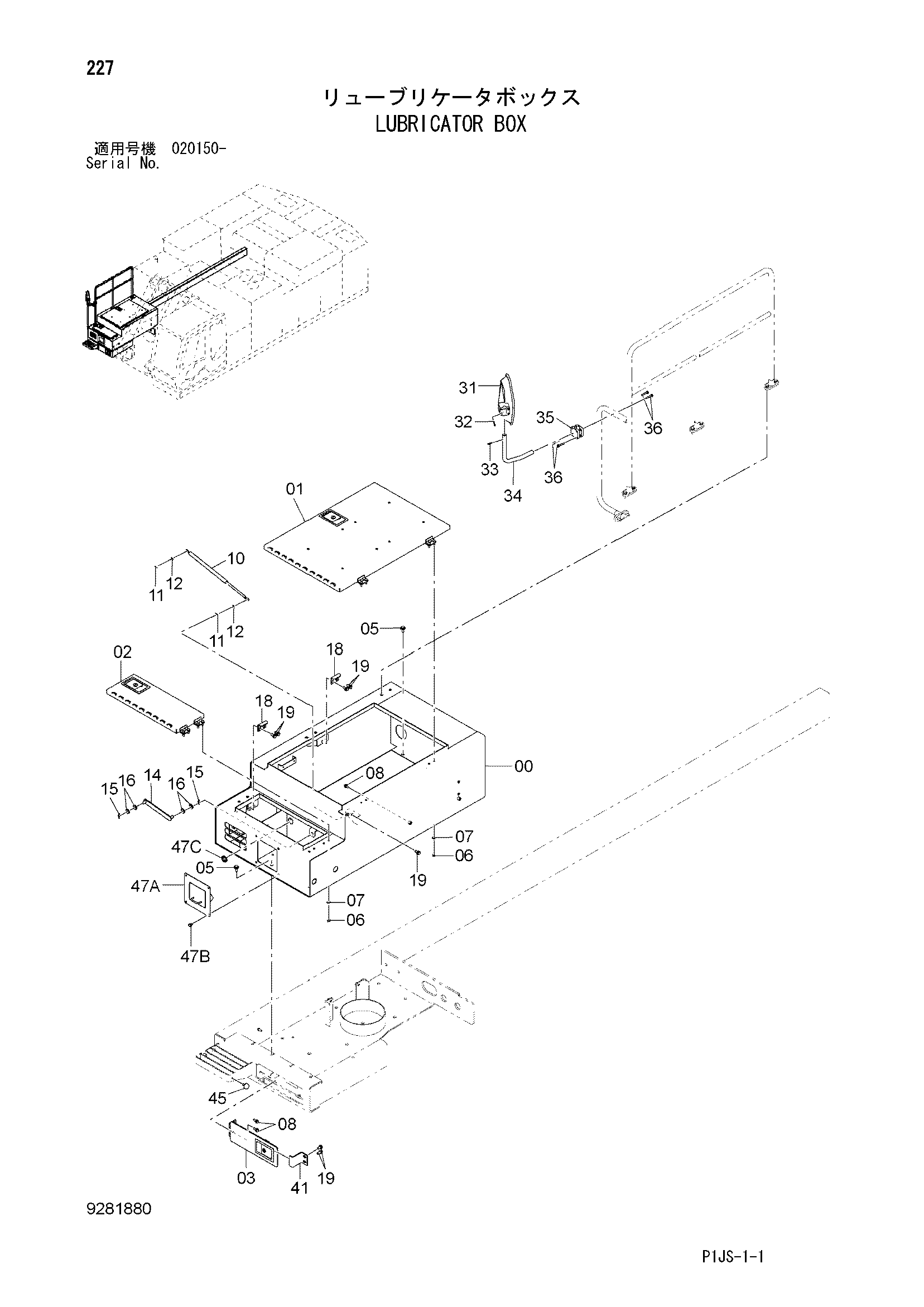

Заводская схема «Лубрикатор короб» для HITACHI ZX1800K-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 5011614 | Крышка | 1 |
| 01 | 6025799 | Крышка | 1 |
| 02 | 7053540 | Крышка | 1 |
| 03 | 8102527 | Дверь | 1 |
| 05 | J281235 | Болт с шайбой | 11 |
| 05A | J901235 | Болт | 1 |
| 05B | 4249324 | Шайба | 1 |
| 06 | J950010 | Гайка | 8 |
| 07 | A590110 | Плоская шайба | 8 |
| 08 | J271030 | Болт с шайбой | 3 |
| 08A | J901030 | Болт | 1 |
| 08B | J222010 | Шайба | 1 |
| 10 | 4344047 | Гидроцилиндр | 1 |
| 11 | 4022697 | Стопорный палец | 2 |
| 12 | A590108 | Плоская шайба | 2 |
| 14 | 9768592 | Стойка | 1 |
| 15 | 4022701 | Стопорный палец | 2 |
| 16 | J222016 | Шайба | 4 |
| 18 | 4642400 | Ограничитель | 2 |
| 19 | J271230 | Болт с шайбой | 7 |
| 19A | J901230 | Болт | 1 |
| 19B | J222012 | Шайба | 1 |
| 31 | 4418912 | Зеркало | 1 |
| 31A | 4653315 | Втулка | 1 |
| 32 | J780545 | Болт с внутренним шестигранником | 4 |
| 33 | 4144018 | Пружинный штифт | 1 |
| 34 | 8093733 | Стойка | 1 |
| 35 | 4376895 | Хомут | 1 |
| 36 | J260850 | Болт с шайбой | 4 |
| 36A | J900850 | Болт | 1 |
| 36B | A590108 | Плоская шайба | 1 |
| 41 | 4676493 | Кронштейн | 1 |
| 45 | 4294508 | Ограничитель | 1 |
| 47 | 9283381 | Дж-уп крышка детали | 1 |
| 47A | 7036209 | Кронштейн | 1 |
| 47B | J271020 | Болт с шайбой | 4 |
| 47B1 | J901020 | Болт | 1 |
| 47B2 | J222010 | Шайба | 1 |
| 47C | 4146559 | Резиновая втулка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX1800K-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
