ATT трубопроводы (5.6m рукоять) — HITACHI ZX1800K-3

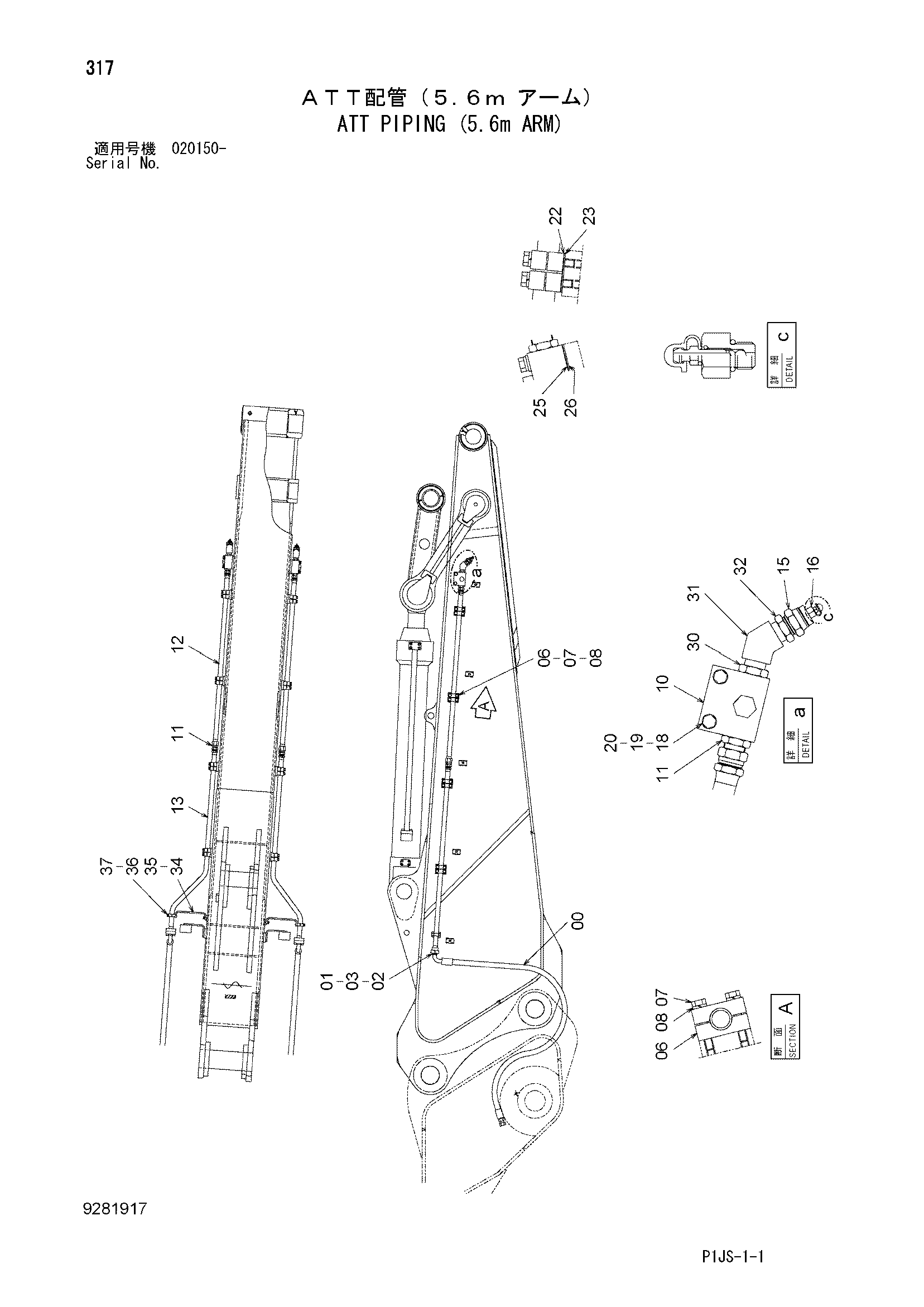

Заводская схема «ATT трубопроводы (5.6m рукоять)» для HITACHI ZX1800K-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4674957 | Шланг | 2 |
| 01 | 4508805 | Уплотнительное кольцо | 2 |
| 02 | 4089703 | Разъёмный фланец | 4 |
| 03 | M341445 | Болт с внутренним шестигранником | 8 |
| 06 | 4610222 | Хомут трубки | 32 |
| 07 | J901690 | Болт | 32 |
| 08 | A590916 | Пружинная шайба | 32 |
| 10 | 4613489 | Запорный клапан | 2 |
| 11 | 4042035 | Адаптер | 4 |
| 11A | 970860 | Уплотнительное кольцо | 1 |
| 12 | 9768501 | Трубка | 2 |
| 13 | 8110854 | Трубка | 2 |
| 15 | 4437280 | Колпачок | 2 |
| 16 | 4381187 | Воздушный клапан | 2 |
| 18 | J901600 | Болт | 4 |
| 19 | J222016 | Шайба | 4 |
| 20 | A590916 | Пружинная шайба | 4 |
| 22 | 4613617 | Регулировочная шайба 1.0mm | 4 |
| 23 | 4613618 | Регулировочная шайба 2.3mm | 4 |
| 25 | 4620349 | Регулировочная шайба 1.0mm | 2 |
| 26 | 4620350 | Регулировочная шайба 2.3mm | 2 |
| 30 | 4447524 | Адаптер | 2 |
| 30A | 970860 | Уплотнительное кольцо | 1 |
| 31 | 94-0605 | Угловой штуцер | 2 |
| 32 | 94-1306 | Адаптер | 2 |
| 34 | 4674939 | Кронштейн | 2 |
| 35 | J271235 | Болт с шайбой | 4 |
| 35A | J901235 | Болт | 1 |
| 35B | J222012 | Шайба | 1 |
| 36 | 4334364 | Хомут трубки | 4 |
| 37 | J271285 | Болт с шайбой | 4 |
| 37A | J901285 | Болт | 1 |
| 37B | J222012 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX1800K-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
