Стрела гидроцилиндр. палец — HITACHI ZX1800K-3

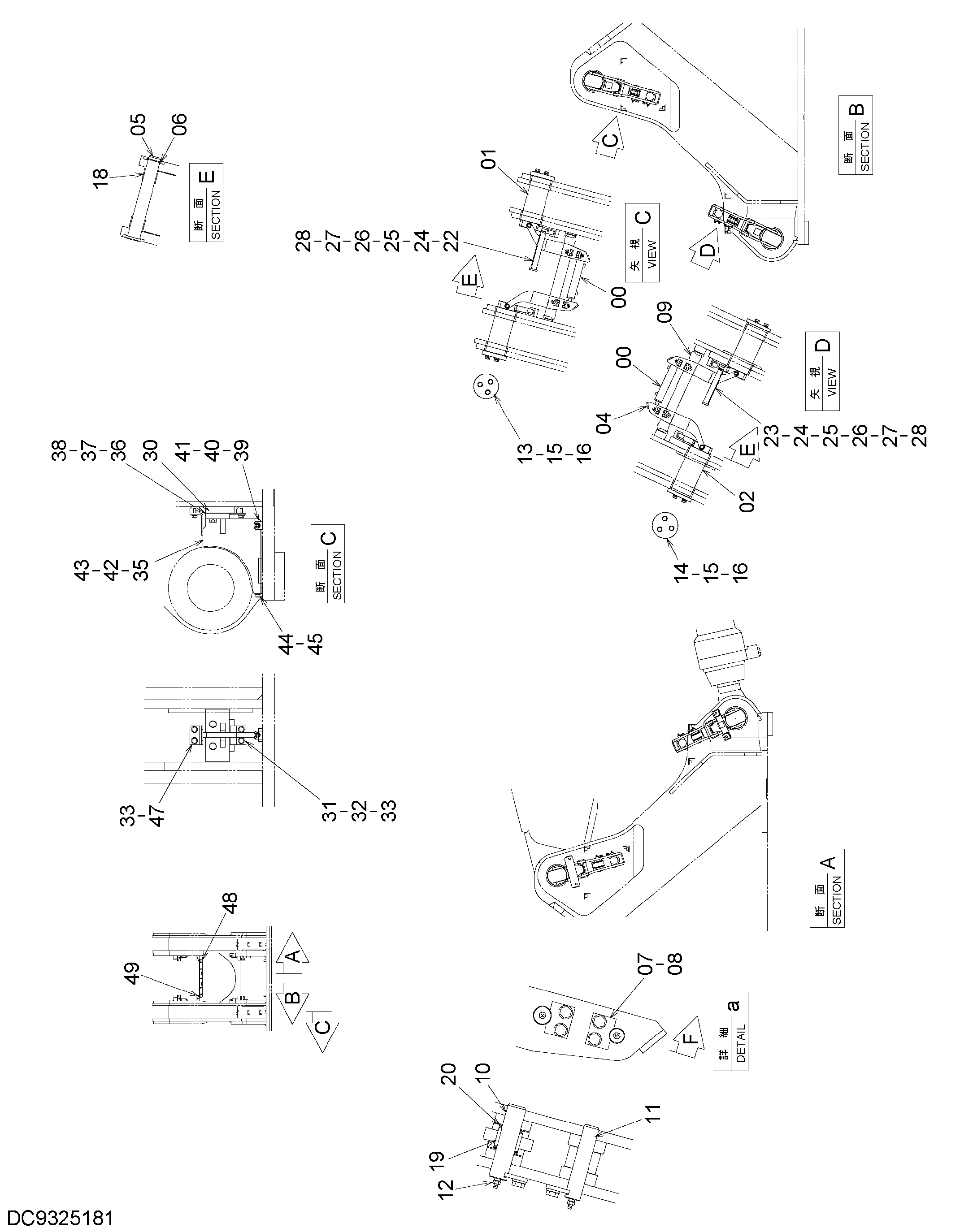

Заводская схема «Стрела гидроцилиндр. палец» для HITACHI ZX1800K-3. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
00	4724361	Гидроцилиндр	2
01	8125580	Палец	2
02	8125581	Палец	2
04	7060823	Рычаг	4
05	4725998	Палец	4
06	959500	Болт с шайбой	4
07	4388385	Пластина	8
08	J271020	Болт с шайбой	16
08A	J901020	Болт	1
08B	J222010	Шайба	1
09	8125579	Тяга	2
10	4725999	Палец	4
11	4726000	Палец	4
12	J75481	Пресс-маслёнка	8
13	4726006	Ограничитель	2
14	4726007	Ограничитель	2
15	J922050	Болт	12
16	J222020	Шайба	12
18	4615238	Втулка	8
19	4333660	Втулка	4
20	4347248	Пылезащитное уплотнение	8
22	8125582	Ограничитель	1
23	8125583	Ограничитель	1
24	4726510	Регулировочная шайба	4
25	4726511	Регулировочная шайба	4
26	4726512	Регулировочная шайба	4
27	J901645	Болт	4
28	A590916	Пружинная шайба	4
30	4726011	Пластина	2
31	4726012	Пластина	2
32	4726013	Регулировочная шайба	4
33	J271230	Болт с шайбой	8
33A	J901230	Болт	1
33B	J222012	Шайба	1
35	7060824	Кронштейн	2
36	4726014	Регулировочная шайба	2
37	4726015	Регулировочная шайба	4
38	4726016	Регулировочная шайба	4
39	4726017	Регулировочная шайба	2
40	4726018	Регулировочная шайба	4
41	4726019	Регулировочная шайба	4
42	J901650	Болт	4
43	A590916	Пружинная шайба	4
44	J781020	Болт с внутренним шестигранником	4
45	A590110	Плоская шайба	4
47	4726008	Кронштейн	2
48	9774450	Кронштейн	1
49	J271230	Болт с шайбой	2
49A	J901230	Болт	1
49B	J222012	Шайба	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI ZX1800K-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.

Запросить цену
