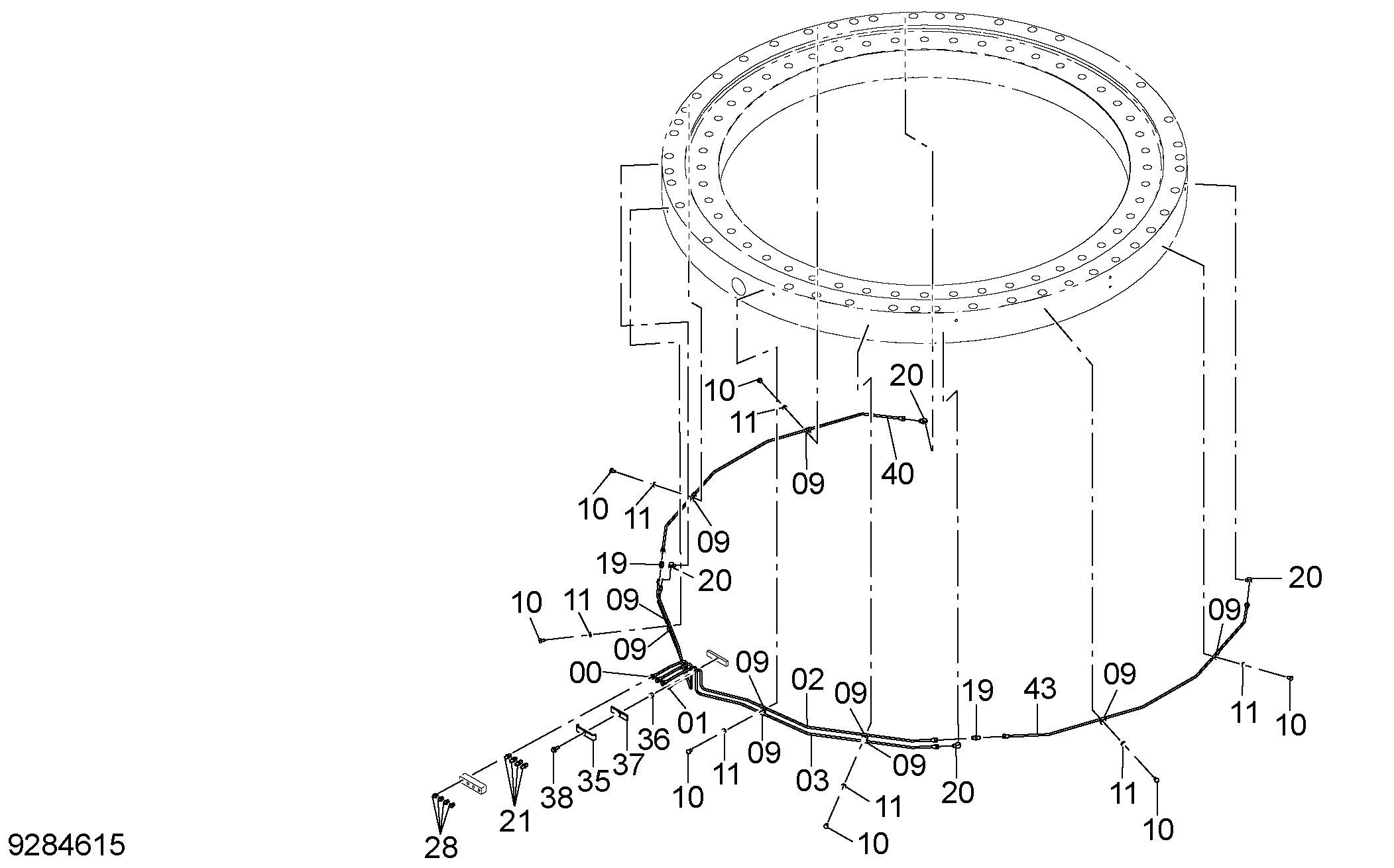

Трубопроводы системы смазки (опорно-поворотное устройство) — HITACHI ZX1800K-3
Заводская схема «Трубопроводы системы смазки (опорно-поворотное устройство)» для HITACHI ZX1800K-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 3111486 | Трубка | 1 |
| 01 | 3111487 | Трубка | 1 |
| 02 | 3111488 | Трубка | 1 |
| 03 | 3111489 | Трубка | 1 |
| 09 | 484827 | Хомут | 10 |
| 10 | J901016 | Болт | 7 |
| 11 | A590910 | Пружинная шайба | 7 |
| 19 | 4099282 | Адаптер | 2 |
| 20 | 4345297 | Штуцер трубки | 4 |
| 21 | 4360981 | Штуцер трубки | 4 |
| 28 | J75482 | Пресс-маслёнка | 4 |
| 35 | 4273720 | Хомут | 1 |
| 36 | 4269658 | Проставка | 1 |
| 37 | 4273721 | Резиновая прокладка | 1 |
| 38 | J271030 | Болт с шайбой | 1 |
| 38A | J901030 | Болт | 1 |
| 38B | J222010 | Шайба | 1 |
| 40 | 3099693 | Трубка | 1 |
| 43 | 3099694 | Трубка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX1800K-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
