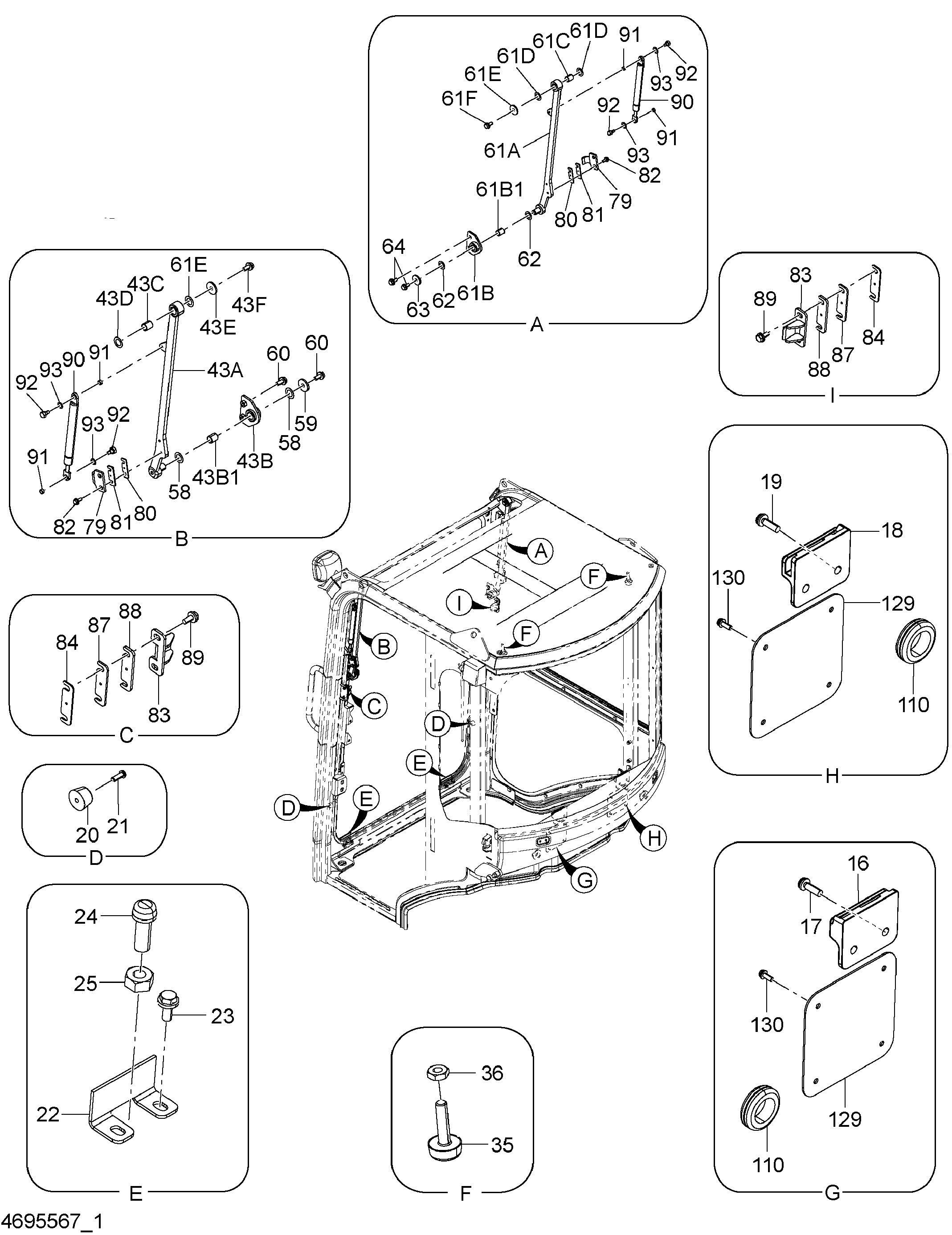

Кабина (1) — HITACHI ZX18-3

Заводская схема «Кабина (1)» для HITACHI ZX18-3. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
16	4690738	Держатель	1
17	4690739	Винт	2
18	4690740	Держатель	1
19	4690739	Винт	2
20	4690733	Ограничитель	2
21	4690734	Винт	2
22	4690732	Кронштейн	2
23	4690731	Болт	4
24	4690736	Ограничитель	2
25	4690737	Гайка	2
35	4690749	Ограничитель	2
36	4690750	Гайка	2
43	4690753	Рукоять в сборе (LH)	1
43A	4691066	Рукоять	1
43B	4690935	Кронштейн	1
43B1	4691067	Втулка	1
43C	4691067	Втулка	1
43D	4690752	Шайба	2
43E	4690755	Шайба	1
43F	4690756	Болт	1
58	4690752	Шайба	2
59	4690755	Шайба	1
60	4690756	Болт	3
61	4690757	Рукоять в сборе (RH)	1
61A	4690730	Рукоять	1
61B	4690935	Кронштейн	1
61B1	4691067	Втулка	1
61C	4691067	Втулка	1
61D	4690752	Шайба	2
61E	4690755	Шайба	1
61F	4690756	Болт	1
62	4690752	Шайба	2
63	4690755	Шайба	1
64	4690756	Болт	3
79	4690758	Ответная планка	2
80	4700697	Регулировочная шайба	2
81	4700698	Регулировочная шайба	2
82	4690774	Болт	4
83	4690762	Ответная планка	2
84	4691068	Регулировочная шайба	2
87	4700699	Регулировочная шайба	2
88	4700700	Регулировочная шайба	2
89	4690774	Болт	4
90	4690763	Пружина	2
91	4690764	Втулка	4
92	4690765	Болт	4
93	4690766	Манжета	4
110	4690779	Уплотнительная втулка	2
129	4692270	Крышка	2
130	4703899	Винт	8

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI ZX18-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
