Пилотные гидролинии (2-2) — HITACHI ZX18-3

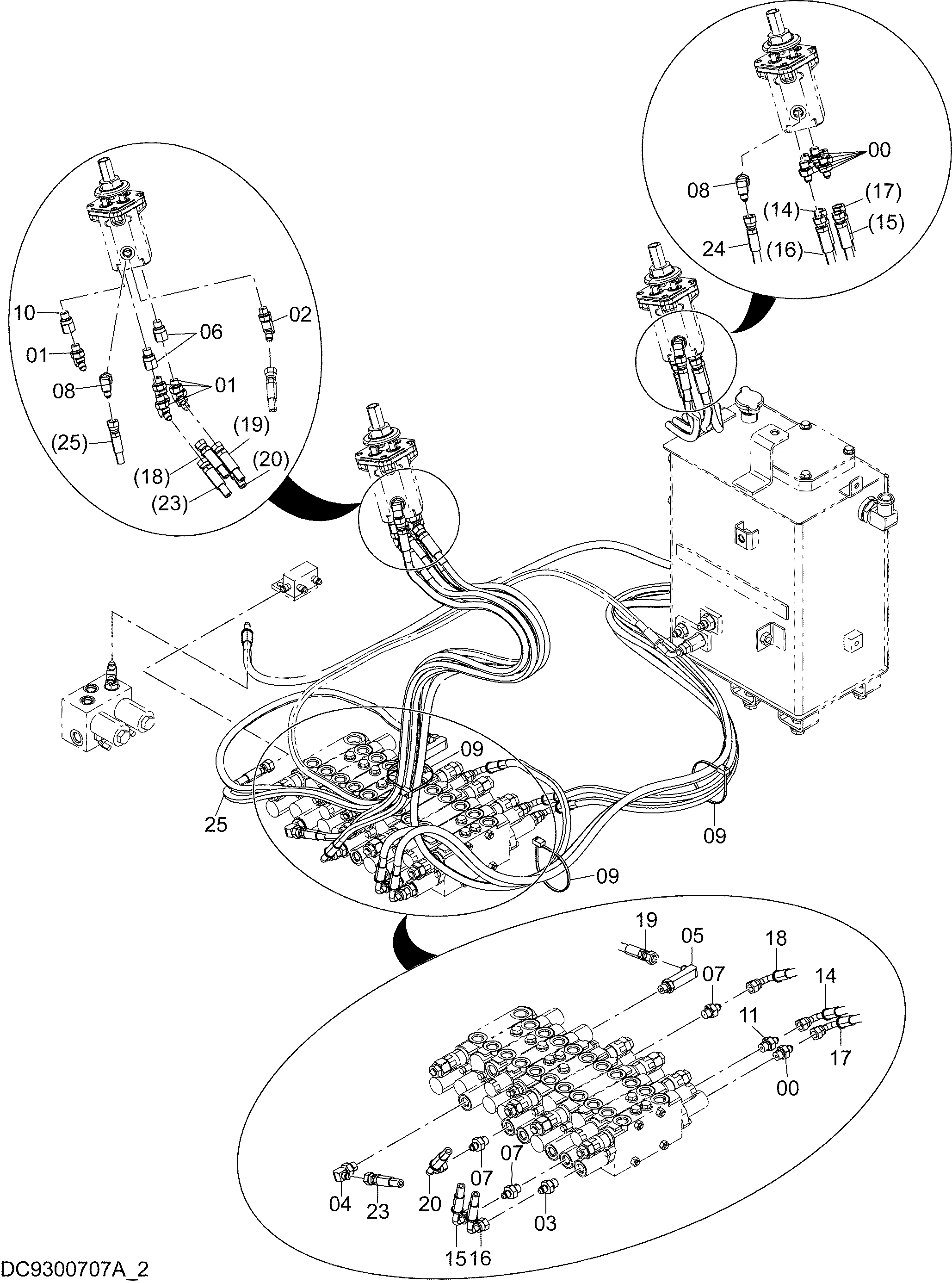

Заводская схема «Пилотные гидролинии (2-2)» для HITACHI ZX18-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | A852122 | Адаптер | 6 |
| 00A | 957366 | Уплотнительное кольцо | 1 |
| 01 | A852222 | Угловой штуцер | 4 |
| 01A | 957366 | Уплотнительное кольцо | 1 |
| 02 | 4636326 | Угловой штуцер | 1 |
| 02A | 957366 | Уплотнительное кольцо | 1 |
| 03 | A852122 | Адаптер | 1 |
| 03A | 957366 | Уплотнительное кольцо | 1 |
| 04 | A852322 | Угловой штуцер | 1 |
| 04A | 957366 | Уплотнительное кольцо | 1 |
| 05 | 4278441 | Угловой штуцер | 1 |
| 05A | 957366 | Уплотнительное кольцо | 1 |
| 06 | 4462701 | Адаптер | 2 |
| 06A | 957366 | Уплотнительное кольцо | 1 |
| 07 | 4299126 | Адаптер | 3 |
| 07A | 957366 | Уплотнительное кольцо | 1 |
| 08 | 4652861 | Фильтр | 2 |
| 08A | 957366 | Уплотнительное кольцо | 1 |
| 09 | 4055312 | Ленточный зажим | 3 |
| 10 | 4709489 | Адаптер | 1 |
| 10A | 957366 | Уплотнительное кольцо | 1 |
| 11 | 4679360 | Адаптер | 1 |
| 11A | 957366 | Уплотнительное кольцо | 1 |
| 14 | 4690251 | Шланг | 1 |
| 15 | 4690253 | Шланг | 1 |
| 16 | 4690252 | Шланг | 1 |
| 17 | 4690250 | Шланг | 1 |
| 18 | 4690255 | Шланг | 1 |
| 19 | 4690254 | Шланг | 1 |
| 20 | 4690256 | Шланг | 1 |
| 23 | 4690259 | Шланг | 1 |
| 24 | 4690257 | Шланг | 1 |
| 25 | 4690258 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX18-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
