Пилотные гидролинии (1) — HITACHI ZX18-3

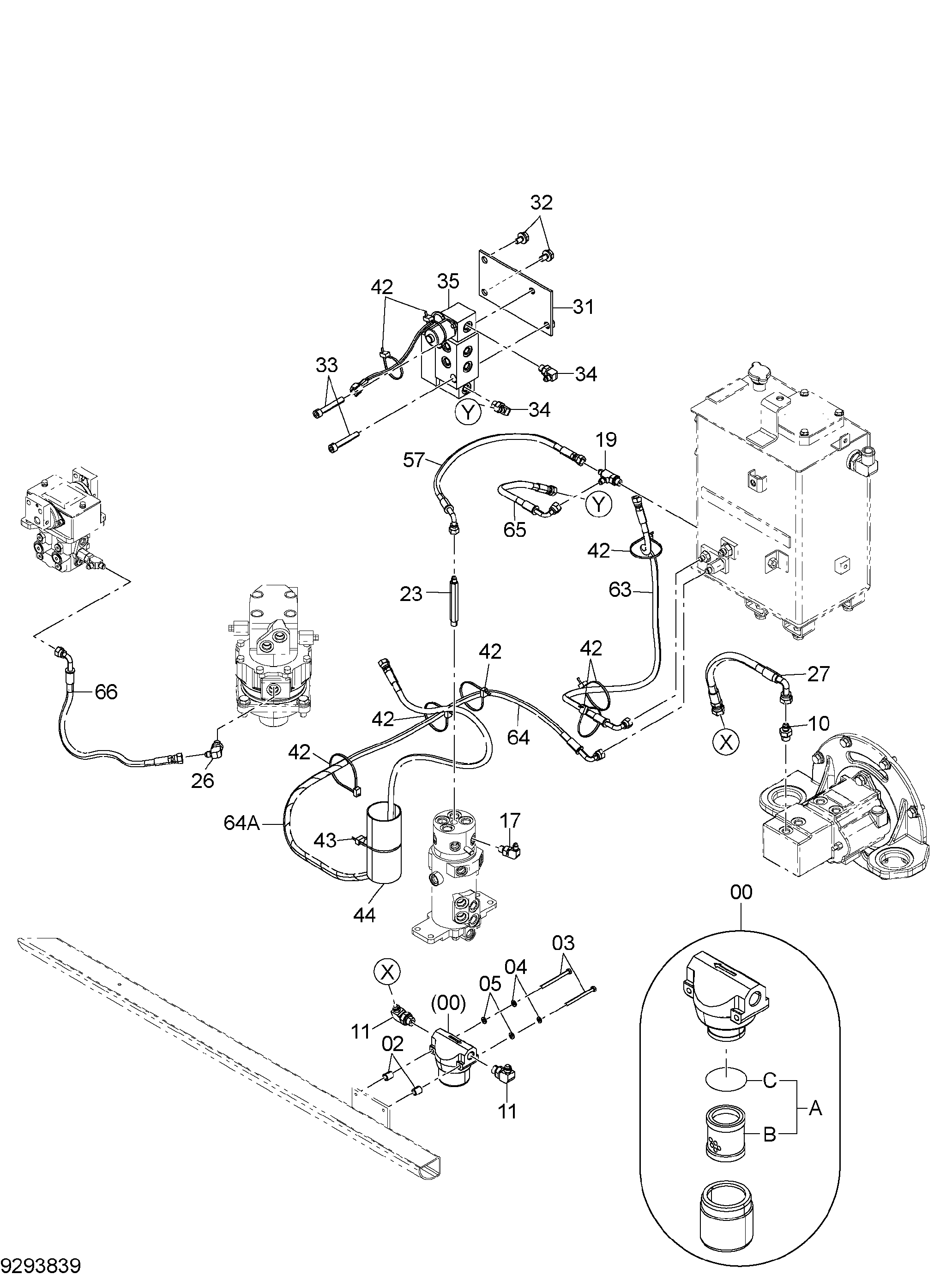

Заводская схема «Пилотные гидролинии (1)» для HITACHI ZX18-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4457683 | Масляный фильтр | 1 |
| 00A | 4294130 | Фильтрующий элемент | 1 |
| 00B | 4294129 | Фильтрующий элемент | 1 |
| 00C | 4294161 | Уплотнительное кольцо | 1 |
| 02 | 4277425 | Проставка | 2 |
| 03 | J900675 | Болт | 2 |
| 04 | A590906 | Пружинная шайба | 2 |
| 05 | A590106 | Плоская шайба | 2 |
| 10 | A852133 | Адаптер | 1 |
| 10A | 4509180 | Уплотнительное кольцо | 1 |
| 11 | A852333 | Угловой штуцер | 2 |
| 11A | 4509180 | Уплотнительное кольцо | 1 |
| 17 | A852322 | Угловой штуцер | 1 |
| 17A | 957366 | Уплотнительное кольцо | 1 |
| 19 | A852422 | Тройник | 1 |
| 19A | 957366 | Уплотнительное кольцо | 1 |
| 23 | 4657410 | Адаптер | 1 |
| 26 | A852322 | Угловой штуцер | 1 |
| 26A | 957366 | Уплотнительное кольцо | 1 |
| 27 | 4663986 | Шланг | 1 |
| 31 | 9769746 | Кронштейн | 1 |
| 32 | J271020 | Болт с шайбой | 2 |
| 32A | J901020 | Болт | 1 |
| 32B | J222010 | Шайба | 1 |
| 33 | J781065 | Болт с внутренним шестигранником | 2 |
| 34 | A852322 | Угловой штуцер | 2 |
| 34A | 957366 | Уплотнительное кольцо | 1 |
| 35 | 4710270 | Электромагнитный клапан | 1 |
| 42 | 4055312 | Ленточный зажим | 8 |
| 43 | 4323613 | Ленточный зажим | 1 |
| 44 | 4476717 | Сиденье резиновый | 1 |
| 57 | 4696634 | Пластиковый шланг | 1 |
| 63 | 4690248 | Шланг | 1 |
| 64 | 4690249 | Шланг | 1 |
| 64A | 4327293 | Защитный кожух | 1 |
| 65 | 4705112 | Шланг | 1 |
| 66 | 4696633 | Пластиковый шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX18-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
