Опора (ROPS) — HITACHI ZX18-3

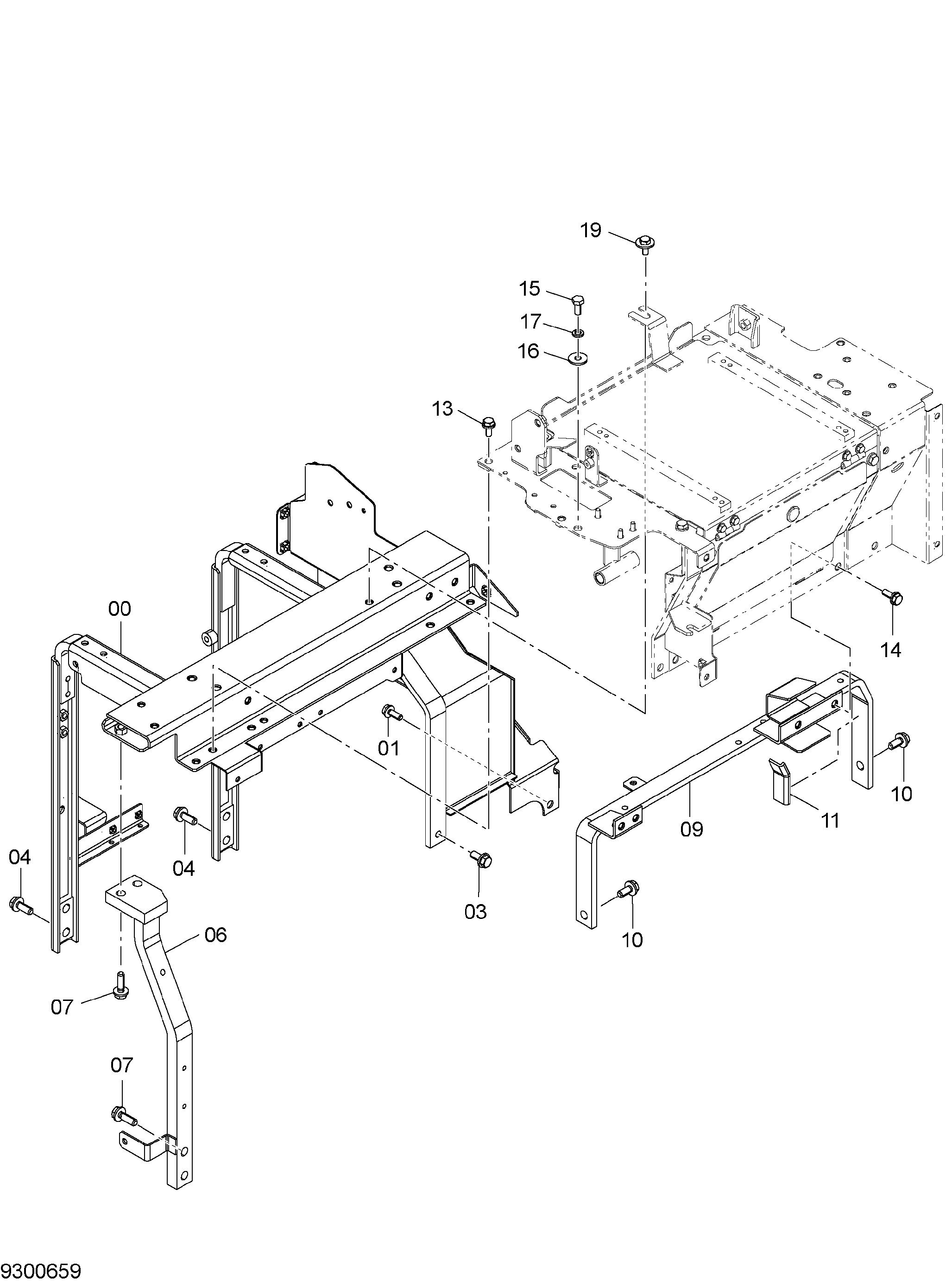

Заводская схема «Опора (ROPS)» для HITACHI ZX18-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 5012758 | Опора | 1 |
| 00 | 5010538 | Опора | 1 |
| 01 | J271025 | Болт с шайбой | 1 |
| 01A | J901025 | Болт | 1 |
| 01B | J222010 | Шайба | 1 |
| 03 | J271230 | Болт с шайбой | 1 |
| 03A | J901230 | Болт | 1 |
| 03B | J222012 | Шайба | 1 |
| 04 | J271235 | Болт с шайбой | 4 |
| 04A | J901235 | Болт | 1 |
| 04B | J222012 | Шайба | 1 |
| 06 | 8105971 | Кронштейн | 1 |
| 07 | J271240 | Болт с шайбой | 4 |
| 07A | J901240 | Болт | 1 |
| 07B | J222012 | Шайба | 1 |
| 09 | 7055049 | Кронштейн | 1 |
| 10 | J271230 | Болт с шайбой | 2 |
| 10A | J901230 | Болт | 1 |
| 10B | J222012 | Шайба | 1 |
| 11 | 4683782 | Резиновая прокладка | 1 |
| 13 | J271025 | Болт с шайбой | 5 |
| 13A | J901025 | Болт | 1 |
| 13B | J222010 | Шайба | 1 |
| 14 | J271030 | Болт с шайбой | 2 |
| 14A | J901030 | Болт | 1 |
| 14B | J222010 | Шайба | 1 |
| 15 | J901025 | Болт | 1 |
| 16 | J217083 | Шайба | 1 |
| 17 | A590910 | Пружинная шайба | 1 |
| 19 | J281025 | Болт с шайбой | 1 |
| 19A | J901025 | Болт | 1 |
| 19B | 4486055 | Шайба | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX18-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
