Рама — HITACHI ZX18-3

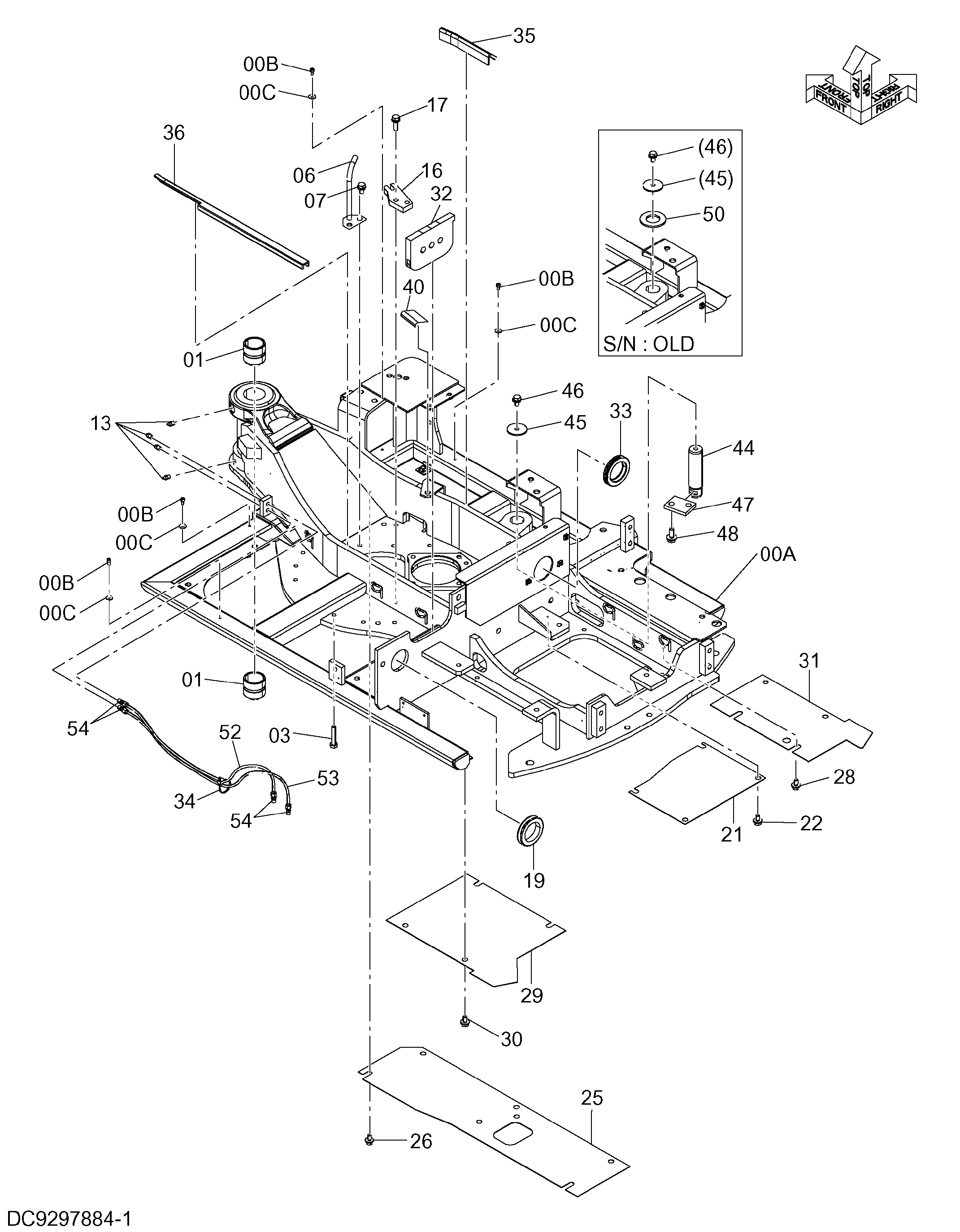

Заводская схема «Рама» для HITACHI ZX18-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | YD60000716 | Рама основной | 1 |
| 00A | 5013436 | Рама основной | 1 |
| 00B | J780612 | Болт с внутренним шестигранником | 4 |
| 00C | 4466009 | Плоская шайба | 4 |
| 01 | 4332744 | Втулка | 2 |
| 03 | J921055 | Болт | 16 |
| 06 | 8116041 | Направляющая шланг | 1 |
| 07 | J271020 | Болт с шайбой | 2 |
| 07A | J901020 | Болт | 1 |
| 07B | J222010 | Шайба | 1 |
| 13 | J75481 | Пресс-маслёнка | 4 |
| 16 | 4684536 | Ограничитель | 1 |
| 17 | J271035 | Болт с шайбой | 2 |
| 17A | J901035 | Болт | 1 |
| 17B | J222010 | Шайба | 1 |
| 19 | 4509404 | Резиновая втулка | 1 |
| 21 | 4684535 | Крышка | 1 |
| 22 | J271020 | Болт с шайбой | 4 |
| 22A | J901020 | Болт | 1 |
| 22B | J222010 | Шайба | 1 |
| 25 | 4684532 | Крышка | 1 |
| 26 | J271020 | Болт с шайбой | 6 |
| 26A | J901020 | Болт | 1 |
| 26B | J222010 | Шайба | 1 |
| 28 | J271020 | Болт с шайбой | 4 |
| 28A | J901020 | Болт | 1 |
| 28B | J222010 | Шайба | 1 |
| 29 | 4684534 | Крышка | 1 |
| 30 | J271020 | Болт с шайбой | 4 |
| 30A | J901020 | Болт | 1 |
| 30B | J222010 | Шайба | 1 |
| 31 | 4684533 | Крышка | 1 |
| 32 | 4684528 | Резиновая втулка | 1 |
| 33 | 4305074 | Резиновая втулка | 1 |
| 34 | 4055311 | Ленточный зажим | 1 |
| 35 | 4656708 | Резиновая прокладка | 1 |
| 36 | 4683000 | Резиновая втулка | 1 |
| 40 | 4687646 | Резиновая прокладка | 1 |
| 44 | 4461120 | Палец | 1 |
| 44 | YD00002538 | Палец | 1 |
| 45 | 4700675 | Пластина | 1 |
| 46 | J271020 | Болт с шайбой | 1 |
| 46A | J901020 | Болт | 1 |
| 46B | J222010 | Шайба | 1 |
| 47 | 4700674 | Пластина | 1 |
| 48 | J271230 | Болт с шайбой | 2 |
| 48A | J901230 | Болт | 1 |
| 48B | J222012 | Шайба | 1 |
| 50 | 4441379 | Проставка | 1 |
| 52 | YD00000229 | Трубка нейлоновый | 1 |
| 53 | YD00000227 | Трубка нейлоновый | 1 |
| 54 | YD00000226 | Штуцер трубка | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX18-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
