Гидроцилиндр рукояти — HITACHI ZX18

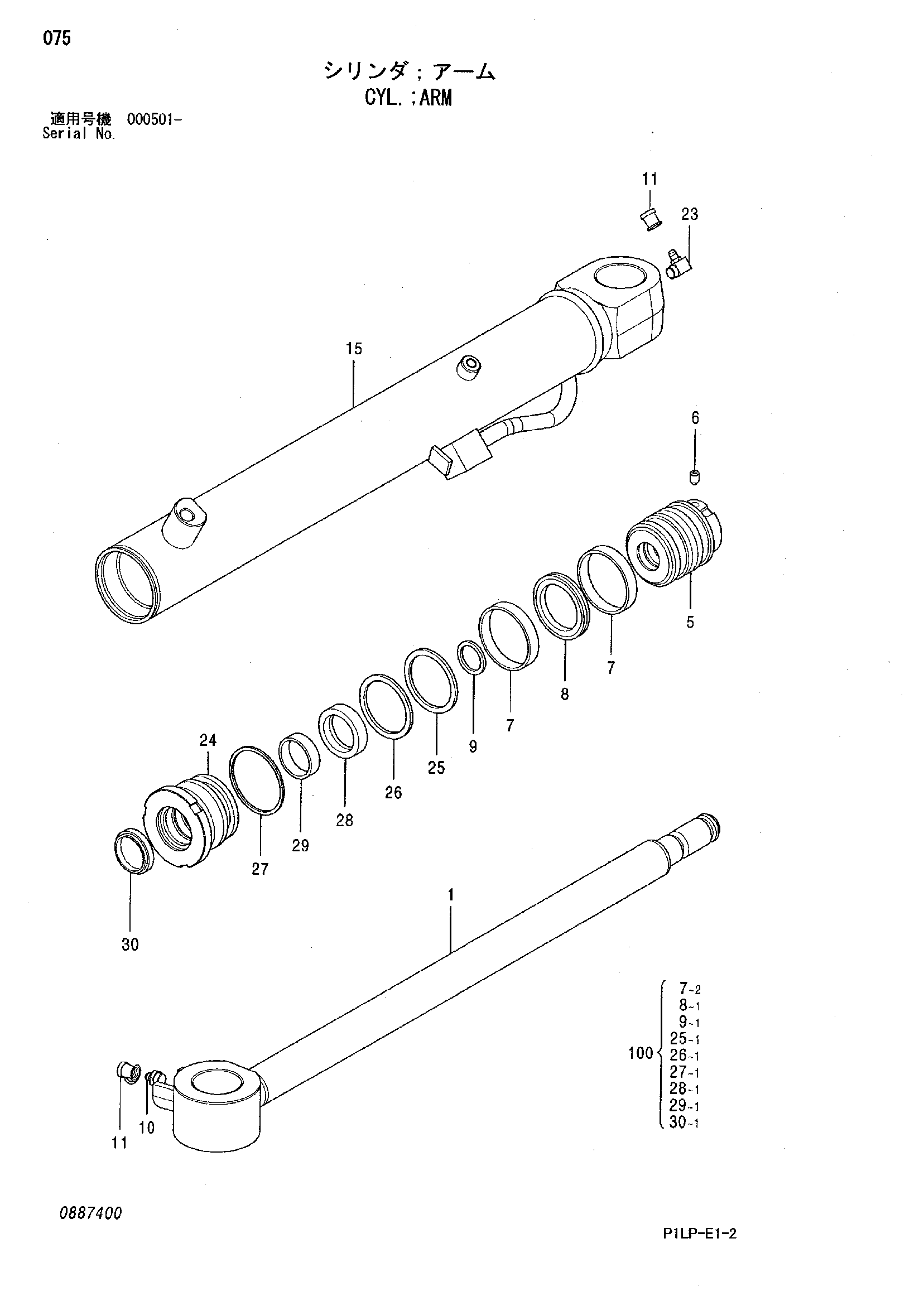

Заводская схема «Гидроцилиндр рукояти» для HITACHI ZX18. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| E4607435 | Гидроцилиндр рукояти | 1 | |
| 1 | E0887401 | Шток | 1 |
| 5 | E0887302 | Поршень | 1 |
| 6 | E0887303 | Установочный винт | 1 |
| 7 | E0887304 | Направляющее кольцо | 2 |
| 8 | E0887305 | Уплотнительное кольцо | 1 |
| 9 | E0887306 | Уплотнительное кольцо | 1 |
| 10 | E0887317 | Пресс-маслёнка | 1 |
| 11 | E0887307 | Колпачок | 2 |
| 15 | E0887402 | Труба гидроцилиндра в сборе | 1 |
| 23 | E0887308 | Пресс-маслёнка | 1 |
| 24 | E0887403 | Головка гидроцилиндра | 1 |
| 25 | E0887312 | Уплотнительное кольцо | 1 |
| 26 | E0887313 | Опорное кольцо | 1 |
| 27 | E0887319 | Уплотнительное кольцо | 1 |
| 28 | E0887314 | Грязесъёмное кольцо | 1 |
| 29 | E0887315 | Втулка | 1 |
| 30 | E0887316 | Грязесъёмное кольцо | 1 |
| 100 | E4612795 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX18 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
