Гидроцилиндр ковша — HITACHI ZX18

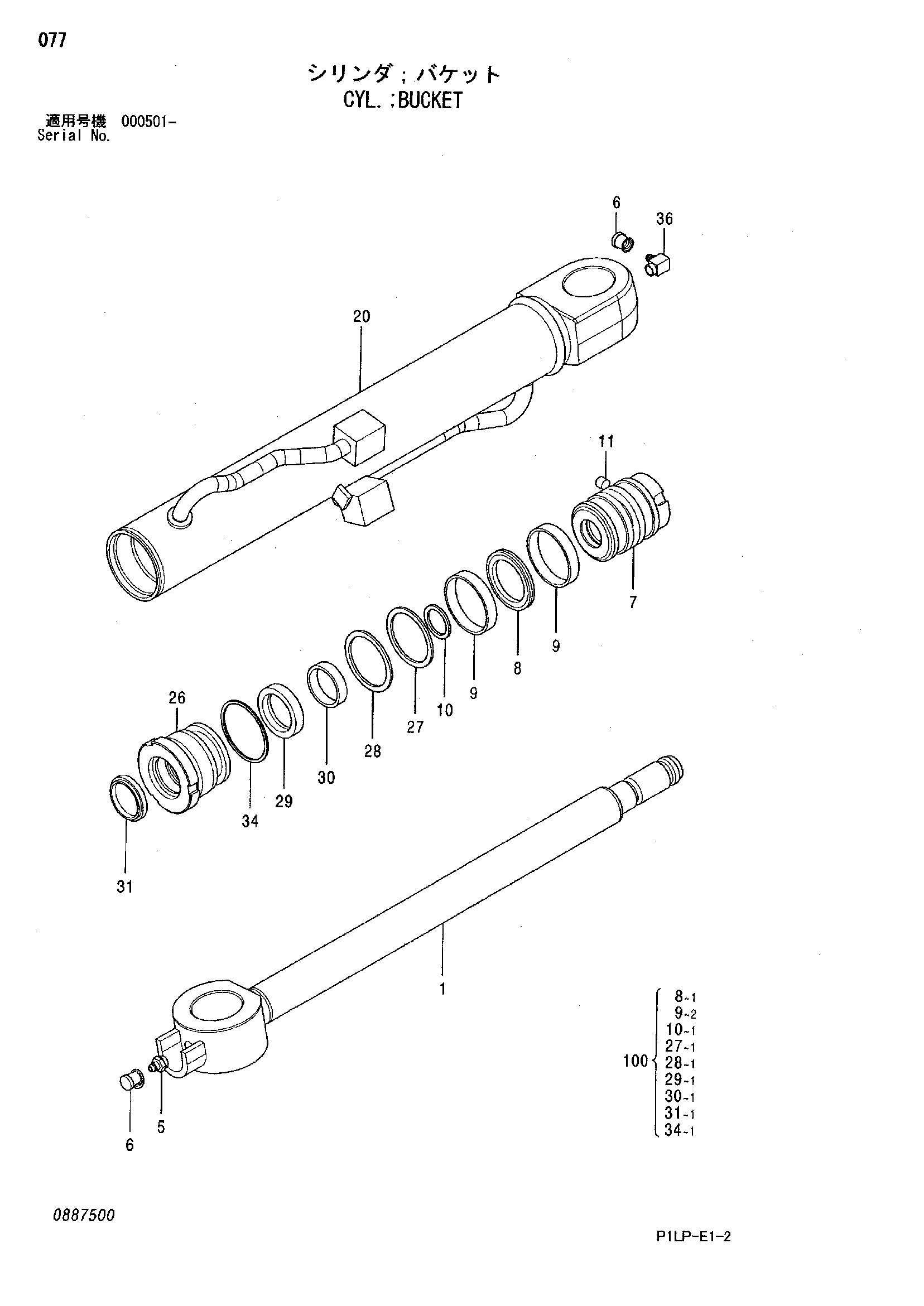

Заводская схема «Гидроцилиндр ковша» для HITACHI ZX18. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| E4611092 | Гидроцилиндр ковша | 1 | |
| 1 | E0887501 | Шток поршня | 1 |
| 5 | E0887317 | Пресс-маслёнка | 1 |
| 6 | E0887307 | Колпачок | 2 |
| 7 | E0887502 | Поршень | 1 |
| 8 | E0887503 | Уплотнительное кольцо | 1 |
| 9 | E0887504 | Направляющее кольцо | 2 |
| 10 | E0887306 | Уплотнительное кольцо | 1 |
| 11 | E0887303 | Установочный винт | 1 |
| 20 | E0887505 | Труба гидроцилиндра | 1 |
| 26 | E0887506 | Головка гидроцилиндра | 1 |
| 27 | E0887507 | Уплотнительное кольцо | 1 |
| 28 | E0887508 | Опорное кольцо | 1 |
| 29 | E0887314 | Грязесъёмное кольцо | 1 |
| 30 | E0887315 | Втулка | 1 |
| 31 | E0887316 | Грязесъёмное кольцо | 1 |
| 34 | E0887509 | Уплотнительное кольцо | 1 |
| 36 | E0887510 | Пресс-маслёнка | 1 |
| 100 | E4612796 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX18 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
