Радиатор — HITACHI ZX18

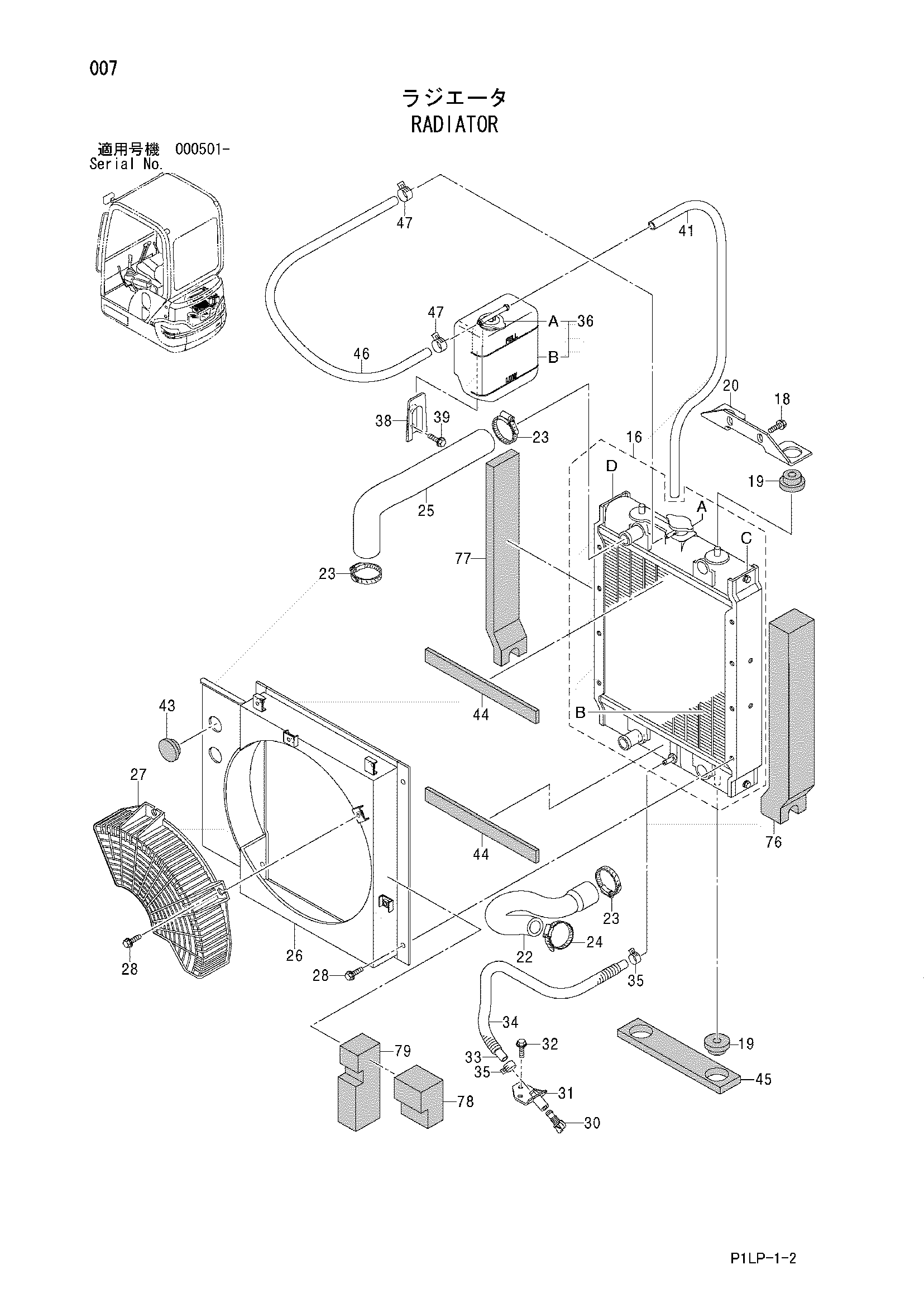

Заводская схема «Радиатор» для HITACHI ZX18. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 16 | 4440024 | Радиатор | 1 |
| 16A | 4419861 | Колпачок | 1 |
| 16B | 4610776 | Коре | 1 |
| 16C | 4610777 | Кронштейн | 1 |
| 16D | 4610778 | Кронштейн | 1 |
| 18 | EJ051025 | Болт с шайбой | 2 |
| 19 | 4402635 | Резиновая подушка | 4 |
| 20 | E4468122 | Кронштейн | 1 |
| 22 | 3093019 | Водяной шланг | 1 |
| 23 | E4505243 | Хомут шланга | 3 |
| 24 | E4504367 | Хомут шланга | 1 |
| 25 | E3095293 | Водяной шланг | 1 |
| 26 | E6020376 | Кожух | 1 |
| 27 | 2046193 | Защита вентилятор | 1 |
| 28 | EJ090614 | Болт с шайбой | 6 |
| 30 | 4401687 | Кран | 1 |
| 31 | 4401686 | Кран | 1 |
| 32 | EJ051025 | Болт с шайбой | 2 |
| 33 | E4447556 | Водяной шланг | 1 |
| 34 | E4447557 | Трубка | 1 |
| 35 | E4339258 | Хомут шланга | 2 |
| 36 | 4423576 | Бак воды | 1 |
| 36A | 4434454 | Колпачок | 1 |
| 36B | 4434455 | Бак воды | 1 |
| 38 | 4367147 | Пластина | 1 |
| 39 | J090616 | Болт с шайбой | 2 |
| 41 | E4477041 | Водяной шланг | 1 |
| 43 | E4606668 | Резиновая втулка | 2 |
| 44 | E4442624 | Резиновая прокладка | 2 |
| 45 | E4442638 | Резиновая прокладка | 1 |
| 46 | E4477042 | Водяной шланг | 1 |
| 47 | E4351486 | Хомут шланга | 2 |
| 76 | E4611024 | Резиновая прокладка | 1 |
| 77 | E4480061 | Резиновая прокладка | 1 |
| 78 | E4480063 | Резиновая прокладка | 1 |
| 79 | E4480064 | Резиновая прокладка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX18 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
