Пол в сборе — HITACHI ZX18

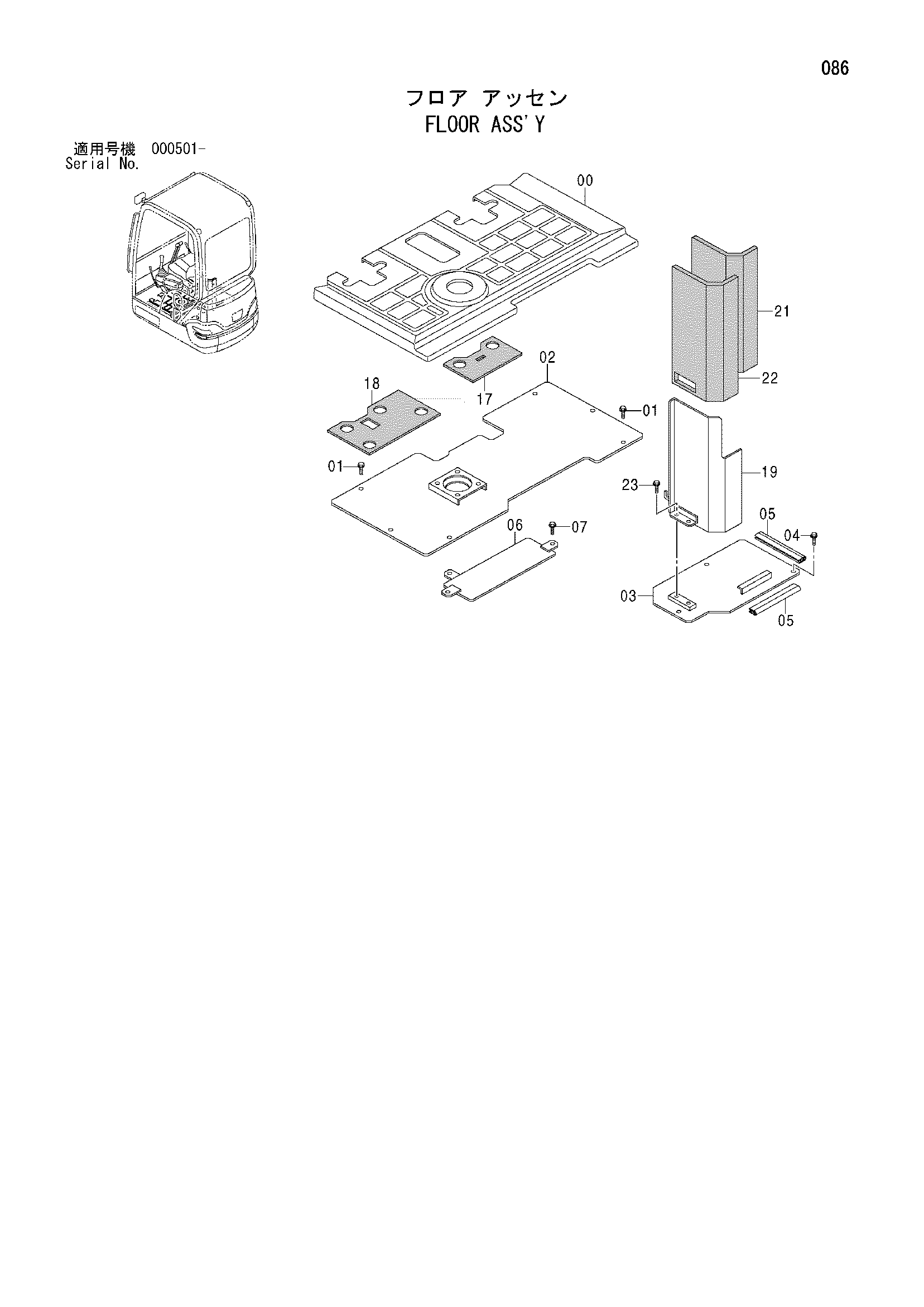

Заводская схема «Пол в сборе» для HITACHI ZX18. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | E0004788 | Коврик пола | 1 |
| 01 | 4618460 | Болт с шайбой | 4 |
| 02 | E7041732 | Пластина | 1 |
| 03 | E8085395 | Пластина | 1 |
| 04 | 4618460 | Болт с шайбой | 1 |
| 05 | E4602625 | Вхеатхе-стрип | 2 |
| 06 | E8085399 | Пластина | 1 |
| 07 | 4618460 | Болт с шайбой | 2 |
| 17 | E4483185 | Резиновое уплотнение | 1 |
| 18 | E4483186 | Резиновое уплотнение | 1 |
| 19 | E8091869 | Крышка | 1 |
| 21 | E4485510 | Резиновая прокладка | 1 |
| 22 | E4485511 | Резиновая прокладка | 1 |
| 23 | 4625750 | Болт с шайбой | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX18 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
