Рукоять детали (рукоять 1.13m) — HITACHI ZX18

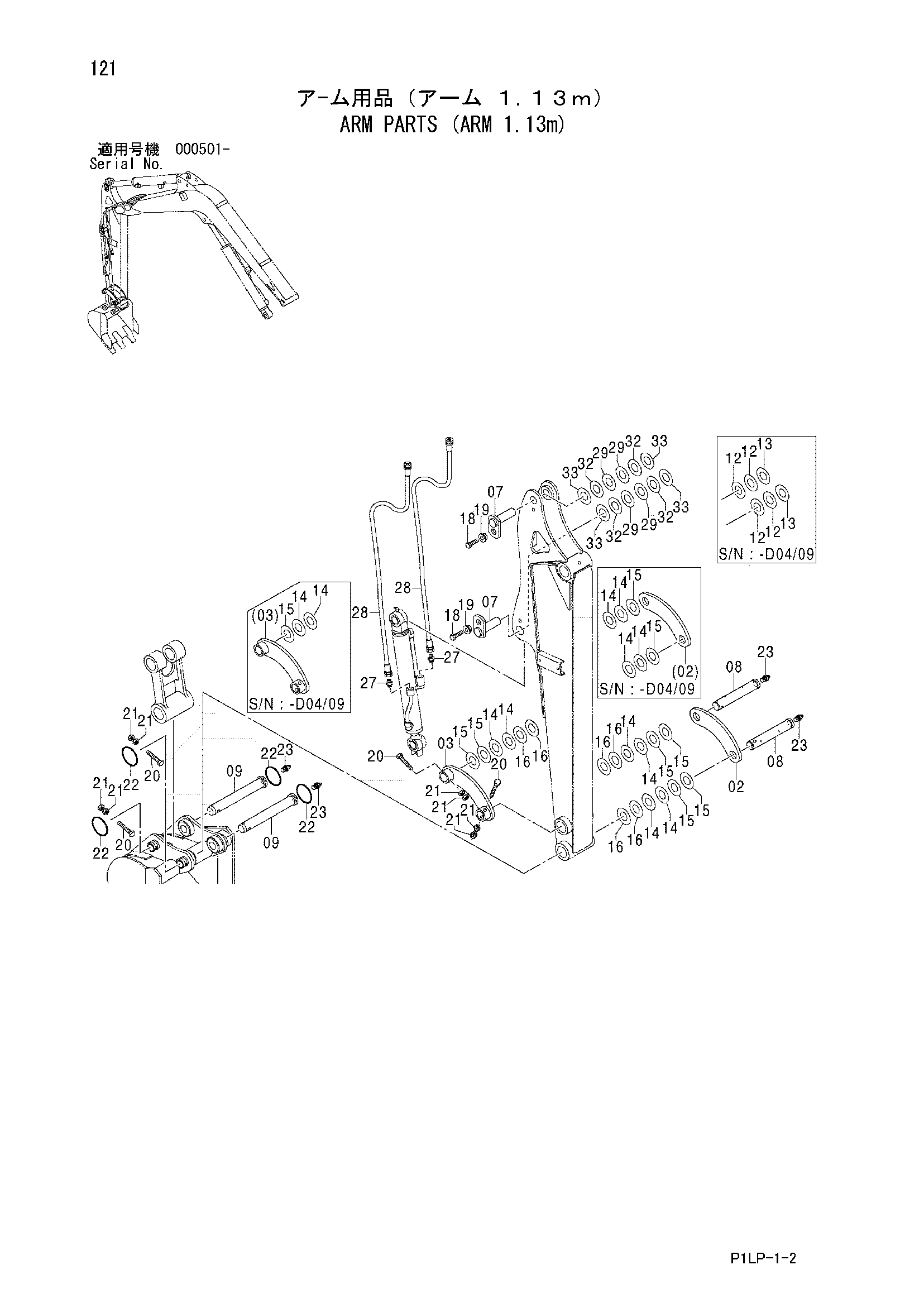

Заводская схема «Рукоять детали (рукоять 1.13m)» для HITACHI ZX18. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | E3056342 | Тяга | 1 |
| 03 | E8050822 | Тяга | 1 |
| 07 | E9761241 | Палец | 2 |
| 08 | E4333016 | Палец | 2 |
| 09 | E9761256 | Палец | 2 |
| 12 | E4352134 | Регулировочная шайба 0.5mm | 4 |
| 13 | E4354263 | Регулировочная шайба 0.8mm | 2 |
| 14 | E4359554 | Регулировочная шайба 0.5mm | 6 |
| 15 | E4359555 | Регулировочная шайба 0.8mm | 3 |
| 15 | E4359555 | Регулировочная шайба 0.8mm | 6 |
| 16 | E4359556 | Регулировочная шайба 1.0mm | 6 |
| 18 | EJ971230 | Болт | 2 |
| 19 | E4607706 | Втулка | 2 |
| 20 | 4621818 | Болт | 4 |
| 21 | EJ231108 | Гайка | 8 |
| 22 | E4275463 | Уплотнительное кольцо | 4 |
| 23 | EJ75481 | Пресс-маслёнка | 4 |
| 27 | E4042030 | Адаптер | 2 |
| 27A | 957366 | Уплотнительное кольцо | 1 |
| 28 | E4468747 | Шланг | 2 |
| 29 | E4340233 | Регулировочная шайба 0.5mm | 4 |
| 32 | E4635334 | Регулировочная шайба 0.8mm | 4 |
| 33 | E4362708 | Регулировочная шайба 1.0mm | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX18 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
