Электромагнитный клапан — HITACHI ZX18

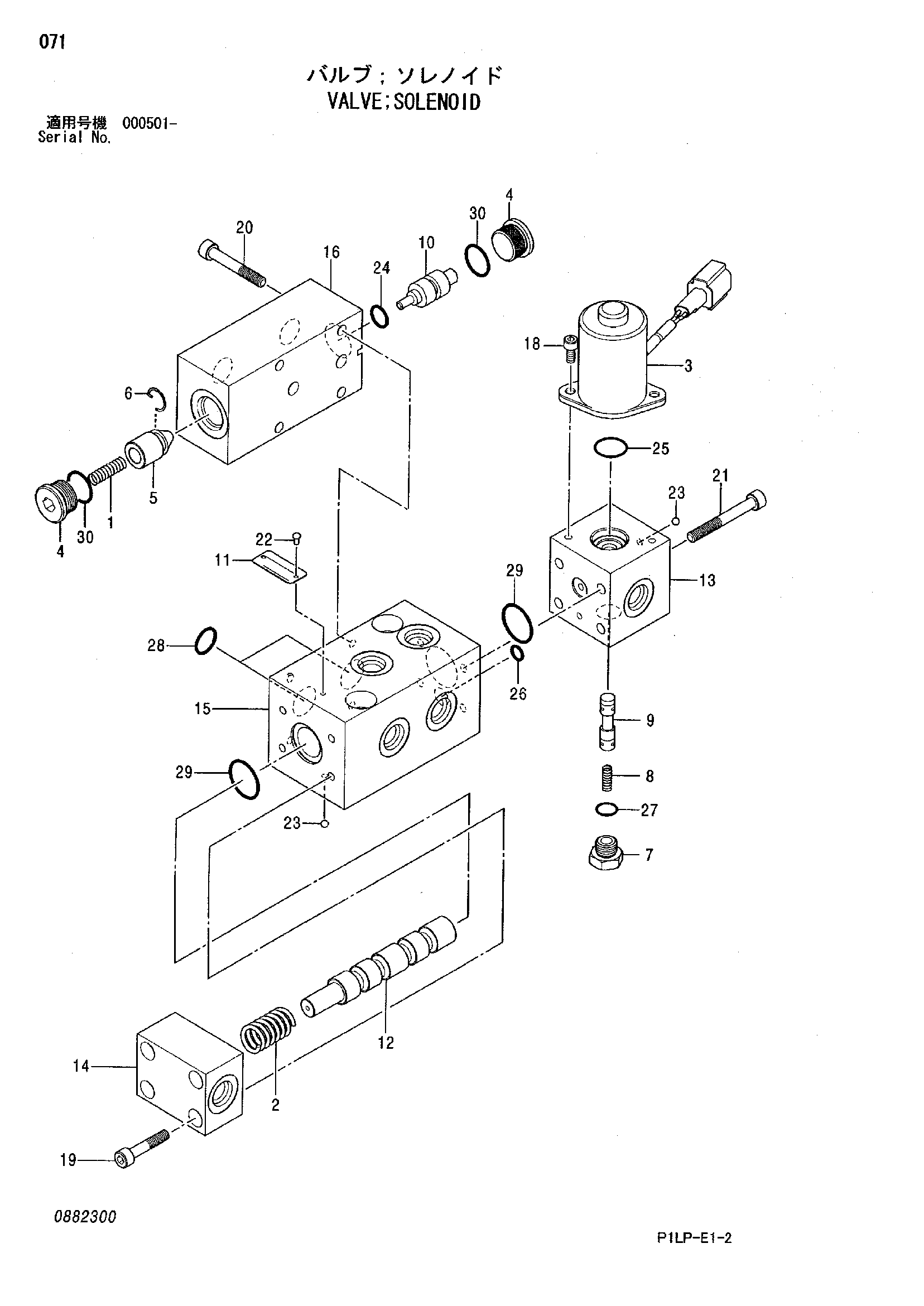

Заводская схема «Электромагнитный клапан» для HITACHI ZX18. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4480303 | Электромагнитный клапан | 1 | |
| 1 | 0882301 | Пружина сжатия | 1 |
| 2 | 0766401 | Пружина сжатия | 1 |
| 3 | 0732604 | Соленоид | 1 |
| 4 | 0349506 | Пробка | 2 |
| 5 | 0882302 | Плунжер | 1 |
| 6 | 0882303 | Кольцо | 1 |
| 7 | 0624902 | Пробка | 1 |
| 8 | 0624904 | Пружина | 1 |
| 10 | 0882304 | Поршень | 1 |
| 14 | 0882305 | Крышка | 1 |
| 16 | 0882306 | Корпус | 1 |
| 18 | 0624906 | Болт с внутренним шестигранником | 2 |
| 19 | M340630 | Болт с внутренним шестигранником | 4 |
| 20 | 0342511 | Болт с внутренним шестигранником | 4 |
| 21 | 0228404 | Болт с внутренним шестигранником | 4 |
| 22 | 0794701 | Приводной винт | 2 |
| 24 | 933226 | Уплотнительное кольцо | 1 |
| 25 | 954495 | Уплотнительное кольцо | 1 |
| 26 | 4506408 | Уплотнительное кольцо | 1 |
| 27 | 4506320 | Уплотнительное кольцо | 1 |
| 28 | 4509180 | Уплотнительное кольцо | 2 |
| 29 | 985099 | Уплотнительное кольцо | 2 |
| 30 | 0229213 | Уплотнительное кольцо | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX18 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
