Рама — HITACHI ZX18

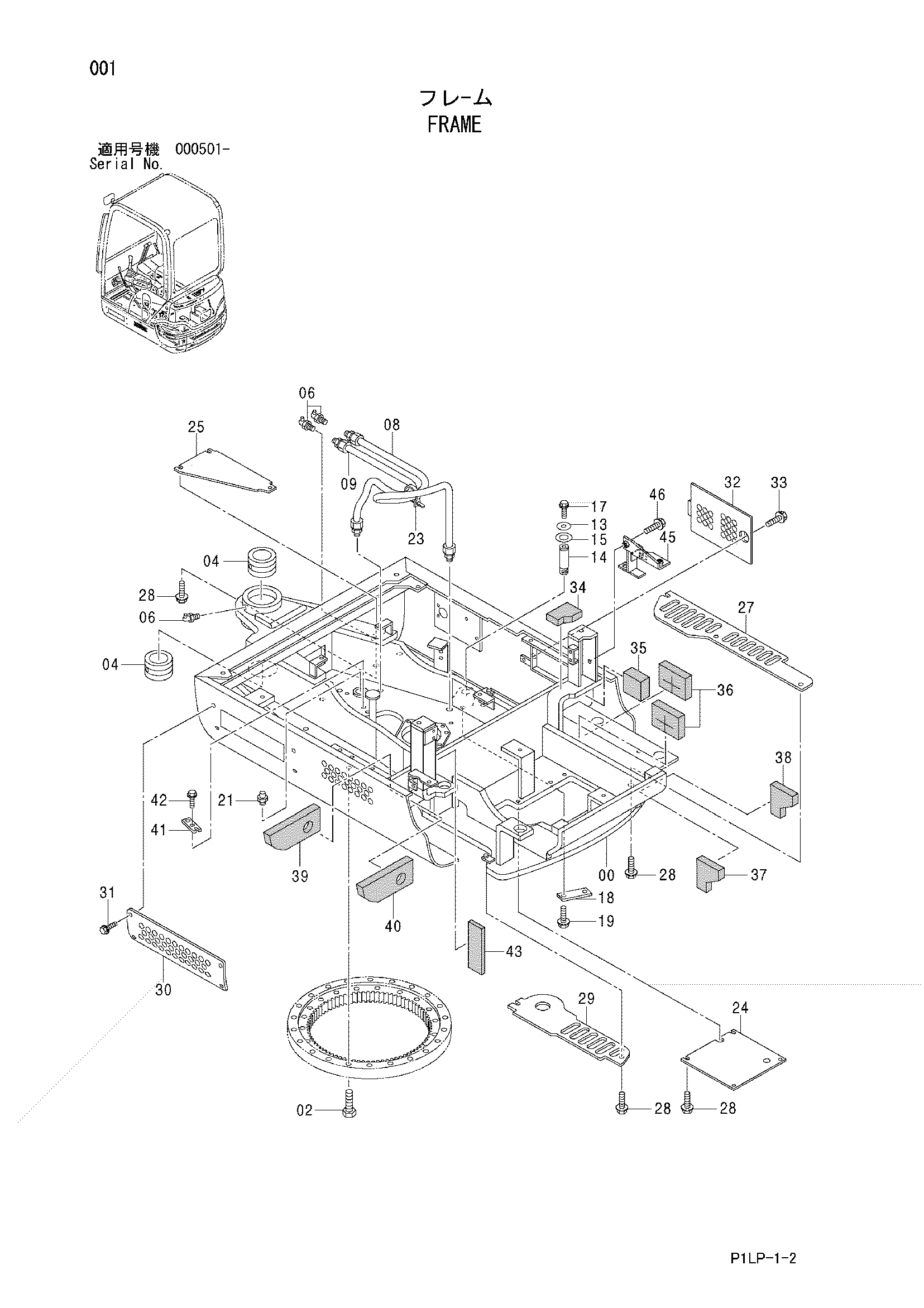

Заводская схема «Рама» для HITACHI ZX18. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | E5007768 | Рама основной | 1 |
| 02 | EJ981055 | Болт | 16 |
| 04 | 4332744 | Втулка | 2 |
| 06 | EJ75481 | Пресс-маслёнка | 4 |
| 08 | E4461604 | Нейлоновый шланг | 1 |
| 09 | E4461377 | Нейлоновый шланг | 1 |
| 13 | E4456585 | Пластина | 1 |
| 14 | E4461120 | Палец | 1 |
| 15 | E4441379 | Проставка | 1 |
| 17 | EJ051020 | Болт с шайбой | 1 |
| 18 | E4392683 | Пластина | 1 |
| 19 | EJ051235 | Болт с шайбой | 2 |
| 21 | E94-2026 | Пробка | 1 |
| 23 | E4055312 | Ленточный зажим | 1 |
| 24 | E4478582 | Крышка | 1 |
| 25 | E4463905 | Крышка | 1 |
| 27 | E3093627 | Крышка | 1 |
| 28 | 4625750 | Болт с шайбой | 12 |
| 29 | E3095775 | Крышка | 1 |
| 30 | E3093640 | Крышка | 1 |
| 31 | J680820 | Винт с шайбой | 4 |
| 32 | E8085322 | Крышка | 1 |
| 33 | 4625750 | Болт с шайбой | 1 |
| 34 | E4477812 | Резиновая прокладка | 1 |
| 35 | E4477814 | Резиновая прокладка | 1 |
| 36 | E4477436 | Резиновая прокладка | 2 |
| 37 | E4477437 | Резиновая прокладка | 1 |
| 38 | E4477438 | Резиновая прокладка | 1 |
| 39 | E4477439 | Резиновая прокладка | 1 |
| 40 | E4477440 | Резиновая прокладка | 1 |
| 41 | E4477900 | Ограничитель | 1 |
| 42 | EJ051235 | Болт с шайбой | 2 |
| 43 | E4480058 | Резиновая прокладка | 1 |
| 45 | E8092947 | Кронштейн | 1 |
| 46 | EJ051230 | Болт с шайбой | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI ZX18 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
